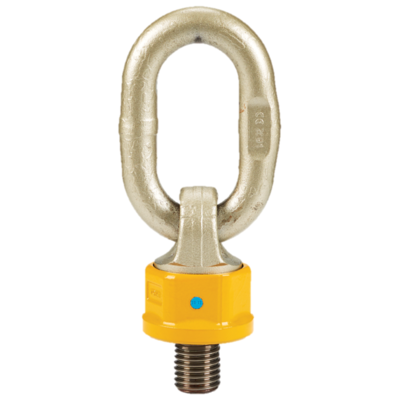

Bendra informacija: Įsukama kėlimo kilpa YOKE 8-251 turi keturgubą apsaugą nuo lūžių visomis kryptimis. Kilpos sriegis galimas įvairaus ilgio.

Lentelė su saugiom darbinėm apkrovom, atsižvelgiant į kilpos įsukimo vietą, stropo šakų skaičių ir pasvirimo kampą, yra naudojimo instrukcijos dalis, kuri pridedama kartu su kiekviena kėlimo kilpa.

Kėlimo žiedas turi būti pasuktas tempimo/kėlimo kryptimi prieš krovinio kabinimą – negalima sukti esant užkabintam kroviniui.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 180° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

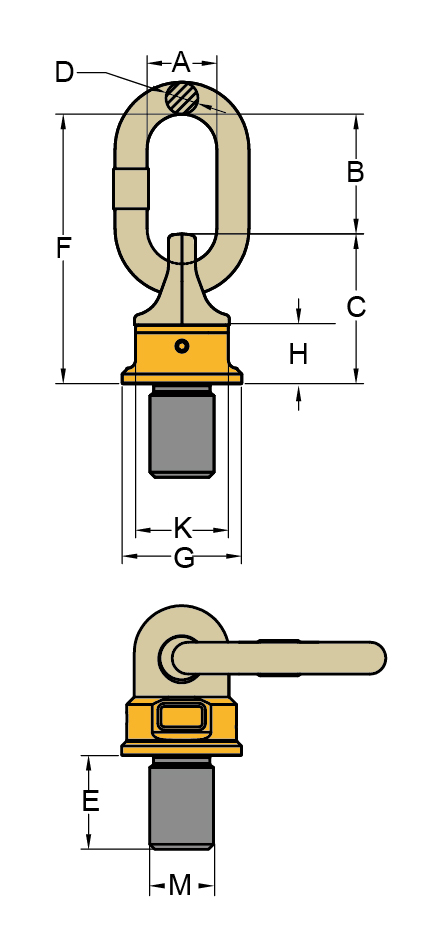

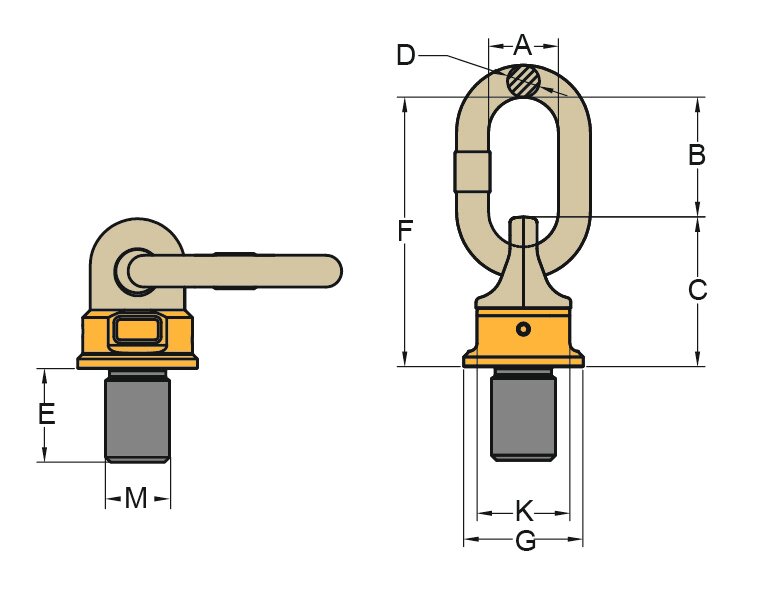

Produkto kodas RDA
t
Sriegio
Ø
Sriegio ilgis (E)
mm
Sriegio žingsnis
mm
G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Svoris
kg
CAD
11.428-251-004-01  0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3  -
11.428-251-007-01 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4 -
11.428-251-007-02 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4 -
11.428-251-014-01 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44 -
11.428-251-025-01 2,5 M20 30 2,5 52 68 46 127 16 59 35 1 -
11.428-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 1,5 -
11.428-251-067-01 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4 -
11.428-251-080-02 8 M30 45 3,5 81 106 75 201 22 95 50 3,7 -
11.428-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 3,8 -
11.428-251-125-02 12,5 M42 60 4,5 81 106 75 201 22 95 50 4 -
11.428-251-170-05 18 M56 78 5,5 104 127 95 256 32 129 70 8,1 -
11.428-251-280-01 28 M64 96 6 129 174 115 305 36 131 80 16,4 -
