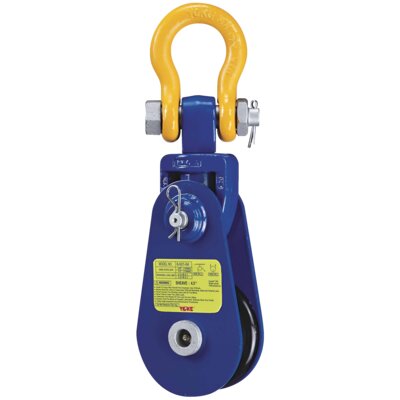

Bendra informacijaYoke montažiniai blokai galimi nuo 2 iki 8 tonų, bei nuo 8 - 19 mm plieniniam lynui. Komplektuojami su bronzinėmis įvorėmis ir 4,5'' - 14'' tepimo taškais.

Atitinka visus ASME B30.26 reikalavimus ir turi ABS tipo patvirtinimą.

  • Medžiaga: Legiruotas plienas
  • Žymėjimas: CE žymėjimas, Serijinis Nr., Plieninio lyno skersmuo, RDA
  • Padengimas: Dažytas
  • Atsargos koeficientas: 4:1
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas RDA
t

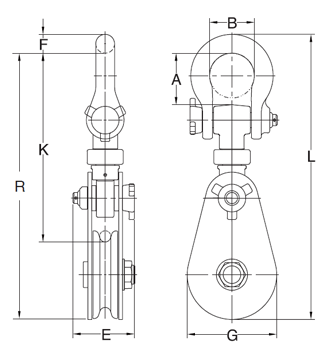

Guolio tipas Skriemulio Ø (in) Plieno lyno-dydis (mm) Atsarginis skriemulys A
mm
B
mm
E
mm
F
mm
K
mm
L
mm
G
mm
R
mm
Svoris
kg
CAD
16.158-501-02 2 BB 3 8-10 8-500-02 35,5 30 - - - 227,6 75 - 2
16.158-501-04 4 BB 4,5 10-13 8-500-04 64 50 79 - - 355,1 107,5 - 6
16.158-501-08 8 BB 6 16-19 8-500-08 87,5 76 105 32 319,3 482,8 152 450,8 13
16.158-501-0808 8 BB 8 16-19 8-500-0808 87,5 76 - - - - 220 - 20

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
