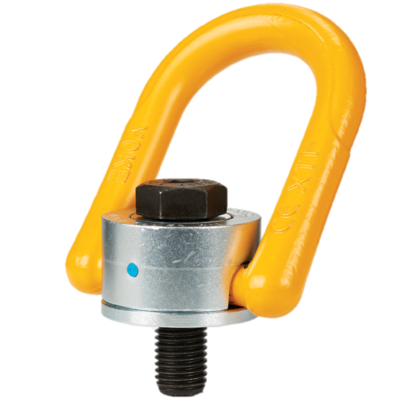

Bendra informacija: Įsukama kėlimo kilpa. YOKE 8-231 turi penkiagubą apsaugą nuo lūžių visomis kryptimis. Kilpas galima įsigyti su metriniu ar coliniu sriegiu.

Lentelė su saugiom darbinėm apkrovom, atsižvelgiant į kilpos įsukimo vietą, stropo šakų skaičių ir pasvirimo kampą, yra naudojimo instrukcijos dalis, kuri pridedama kartu su kiekviena kėlimo kilpa.

Kėlimo žiedas turi būti pasuktas tempimo/kėlimo kryptimi prieš krovinio kabinimą – negalima sukti esant užkabintam kroviniui.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 180° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas RDA
t
Užveržimo jėga
Nm
Sriegio
Ø
Sriegio ilgis (E)
mm
Sriegio žingsnis
mm
A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
R
mm
S
mm
SW
mm
Svoris
kg
CAD
11.428-231-007 0,7 60 M 10 15 1,5 33 41 29 11 80 58 23 17 6 17 0,3
11.428-231-010 1 100 M 12 20 1,75 33 40 31 11 80 58 23 17 8 19 0,3
11.428-231-015 1,5 120 M 14 21 2 50 56 45 17 117 90 36 27 10 22 0,9
11.428-231-020 2 150 M 16 24 2 50 54 46 17 117 90 36 27 10 24 0,9
11.428-231-025 2,5 200 M 18 26 2,5 65 78 57 20 153 108 44 34 12 30 1,9
11.428-231-030 3 250 M 20 30 2,5 50 52 49 17 117 90 36 27 12 30 1
11.428-231-050 5 400 M 24 36 3 72 81 59 25 163 125 44 37 14 36 2,6
11.428-231-056 5,6 400 M 27 38 3 87 86 79 30 204 148 62 46 17 41 4,9
11.428-231-078 7,8 500 M 30 48 3,5 87 94 81 30 204 148 62 46 17 46 5
11.428-231-125 12,5 1 000 M 36 54 4 110 112 98 36 247 188 75 57 22 55 9,6
11.428-231-156 15,6 1 500 M 42 63 4,5 110 101 108 36 247 188 83 57 24 65 10,9
11.428-231-200 20 2 000 M 48 72 5 110 97 113 36 248 188 83 57 27 75 11,6
11.428-231-220 22 2 100 M 56 84 5,5 123 116 121 36 274 202 91 64 27 85 15
11.428-231-225 22,5 2 200 M 64 100 6 123 111 126 36 274 202 91 64 32 95 16,3

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
  Kėliant šonu 90°


Kėliant tiesiai 0°
Šakų skaičius
1
2
1
2
2
2
3-4
3-4
2
3-4
Pasvirimo kampas
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asimetrinis
asimetrinis
  RDA (tonų)
M 8
0,5
1
0,5
1
0,7
0,5
1,1
0,8
0,5
0,5
M 10
0,7
1,4
0,7
1,4
1
0,7
1,5
1,1
0,7
0,7
M 12
1
2
1
2
1,4
1
2,1
1,5
1
1
M 14
1,5
3
1,5
3
2,1
1,5
3,2
2,3
1,5
1,5
M 16
2
4
2
4
2,8
2
4,2
3
2
2
M 18
2,5
5
2,5
5
3,5
2,5
5,3
3,8
2,5
2,5
M 20
3
6
3
6
4,2
3
6,3
4,5
3
3
M 24
5
10
5
10
7
5
10,5
7,5
5
5
M 27
5,6
11,2
5,6
11,2
7,8
5,6
11,8
8,4
5,6
5,6
M 30
7,8
15,6
7,8
15,6
10,9
7,8
16,4
11,7
7,8
7,8
M 36
12,5
25
12,5
25
17,5
12,5
26,3
18,8
12,5
12,5
M 42
15,6
31,2
15,6
31,2
21,8
15,6
32,8
23,4
15,6
15,6
M 48
20
40
20
40
28
20
42
30
20
20
M 56
22
44
22
44
30,8
22
46,2
33
22
22
M 64
22,5
45
22,5
45
31,5
22,5
47,3
33,8
22,5
22,5

Instrukcijos
