Svero
- Lengvai pritaikomas prie sijos išmatavimų poveržlių pagalba;
- Žemo statybinio aukščio;
- Pritaikomas įvairių gamintojų rankinėms ir elektrinėms talėms bei telferiams;
- Mechaninis užfiksavimas, kad išvengti nelaimingų atsitikimų;
- Ratukai su guoliais;
- Serijinis numeris ir CE ženklinimas.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas RDA
t
Tipas Min curve r
m

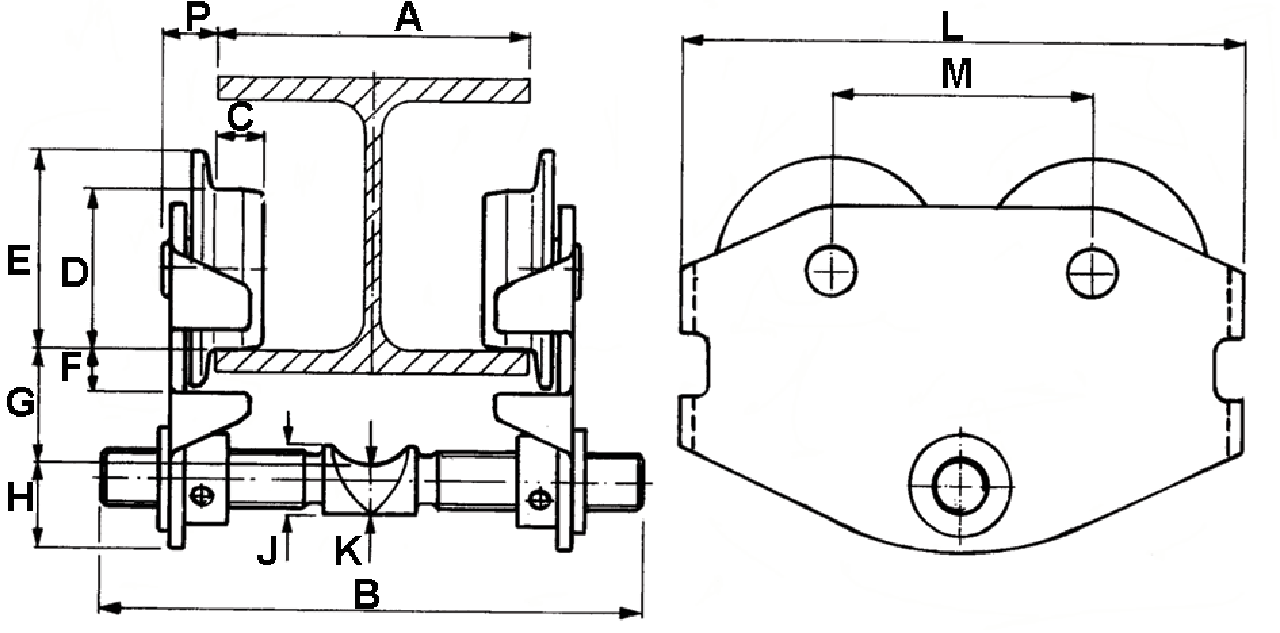

A min-max B (mm) C (mm) Ø D
mm
E (mm) F (mm) G (mm) H (mm) Ø J
mm
Ø K
mm
L (mm) M (mm) P (mm) Svoris
kg
CAD
16.0520123A 0,5 20123A 1,0 46-160 208 18 62 77 18 45 33 25 19 216 100 24 6
16.0520124A 0,5 20124A 1 161-280 208 18 62 77 18 45 33 25 19 216 100 24 6,4
16.0520143A 1 20143A 1,25 50-160 212 20 70 85 20 51 40 32 24 264 130 26 9,4
16.0520144A 1 20144A 1,25 161-280 212 20 70 85 20 51 40 32 24 264 130 26 10,7
16.0520163A 2 20163A 1,80 64-180 248 24 100 118 25 63 51 40 32 345 165 30 19
16.0520164A 2 20164A 1,80 181-300 248 24 100 118 25 63 51 40 32 345 165 30 21
16.0520173A 3 20173A 2,20 74-180 262 28 114 137 31 78 57 46 35 384 180 35 31,5
16.0520174A 3 20174A 2,20 181-300 262 28 114 137 31 78 57 46 35 384 180 35 34
16.0520193A 5 20193A 2,50 82-180 270 34 140 165 34 92 64 56 42 455 215 40 55
16.0520194A 5 20194A 2,50 181-300 270 34 140 165 34 92 64 56 42 455 215 40 58

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
