Bendra informacija: Šie skriemuliai skirti kėlimo mechanizmams, kai taikomos standartinės kranų lynų specifikacijos, ir kitiems įrengimams, įprastam naudojimui. Santykis tarp skersmenų – apytiksliai 16 (lyno Ø x 16 = ØE), tinka 1Bm mašinų grupei.
Konstrukcija: Plieninė, dėl to stabili ir nesunki. Dėl lygių žymių tausojamas lynas. Yra rutulinis guolis ir dvigubos apsauginės plokštelės (2Z dizainas), nereikia sutepti. Yra dvi detalės, kurias reikia naudoti kartu su skriemuliu, kad būtų galima gauti montavimo matmenį L.


  • Medžiaga: Plienas.
  • Padengimas: Juodas chromavimas.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

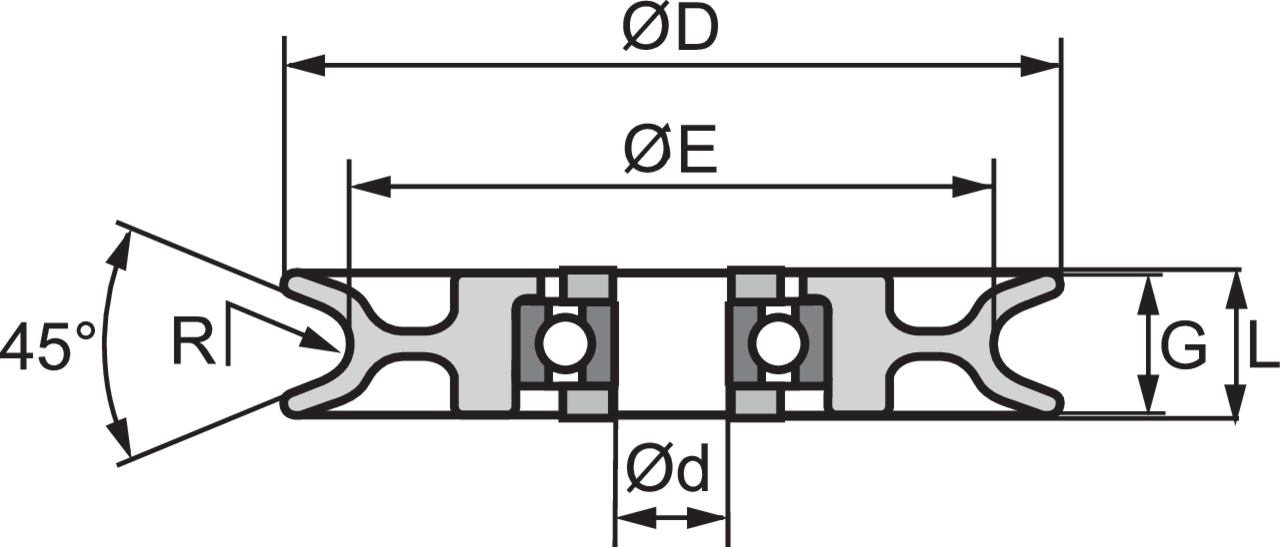

Produkto kodas Tipas Rope Ø (mm) Guolio tipas Max shaft load kg D (mm) E (mm) G (mm) L (mm) R (mm) d (mm) CAD
10.353017712 7103 3 6000-2Z 200 60 48 11 12 1,7 10
10.353017713 7104 4 6201-2Z 315 80 64 13 14 2,2 12
10.353017714 7105 5 6302-2Z 550 100 80 16 17 2,8 12*
10.353017715 7106 6 6304-2Z 795 120 96 20 21 3,3 20
Kiti išmatavimai pagal užklausimą.
