Bendra informacija:

maks. darbinis slėgis: 720 bar / 72 Mpa;
veikimo tipas: dvikryptis;
grąžinimo tipas: hidraulinis;
galima naudoti visose pozicijose;
apsaugotas nuo stūmoklio pilno išstūmimo;
apsaugotas nuo viršslėgio gryžimo pusėje;
tuščiavidurė atraminė plokštelė apsaugo stūmoklį nuo pažeidimo. Lengva pakeisti.

Tiekiama kartu su:

didelio srauto vidine mova A 118 tepalo padavimo pusėje;
didelio srauto vidine mova A 418 su apsauginiu vožtuvo grąžinimo pusėje;
tuščiavidurė atraminė plokštelė.

Pagal pageidavimą:

cilindrai, pagaminti pagal kliento specifikacijas;
sriegis korpuso viršuje;
pagrindo tvirtinimo skylės.

Medžiaga: plienas

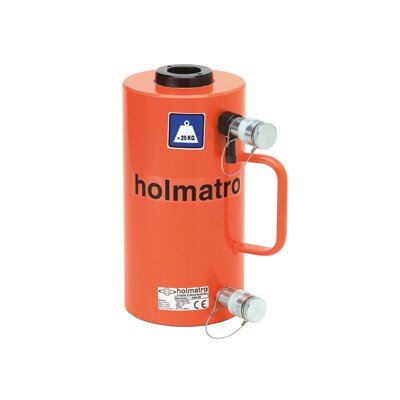

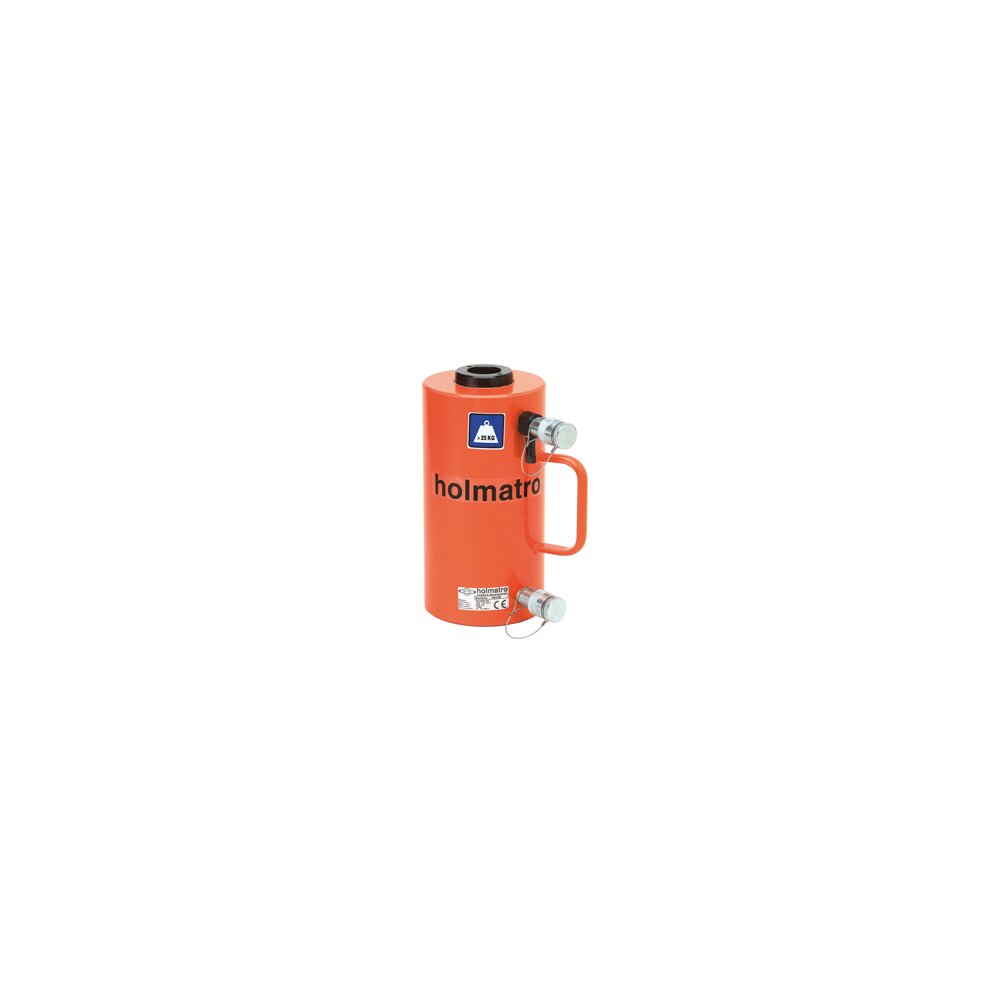

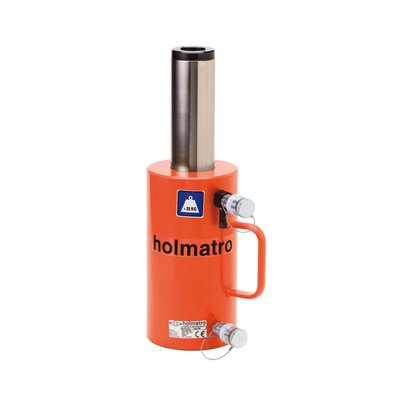

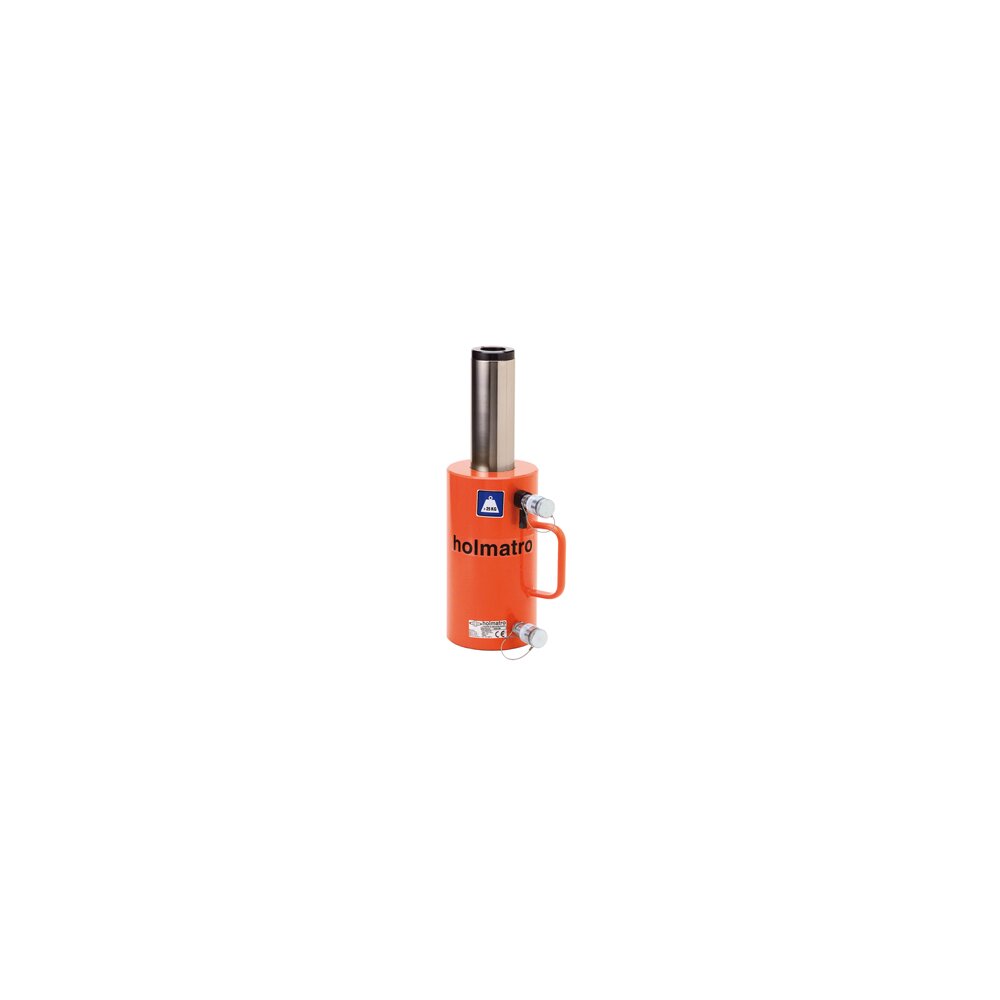

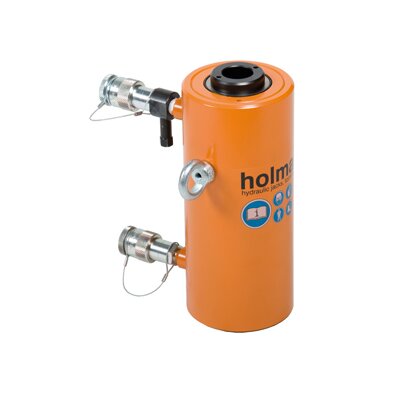

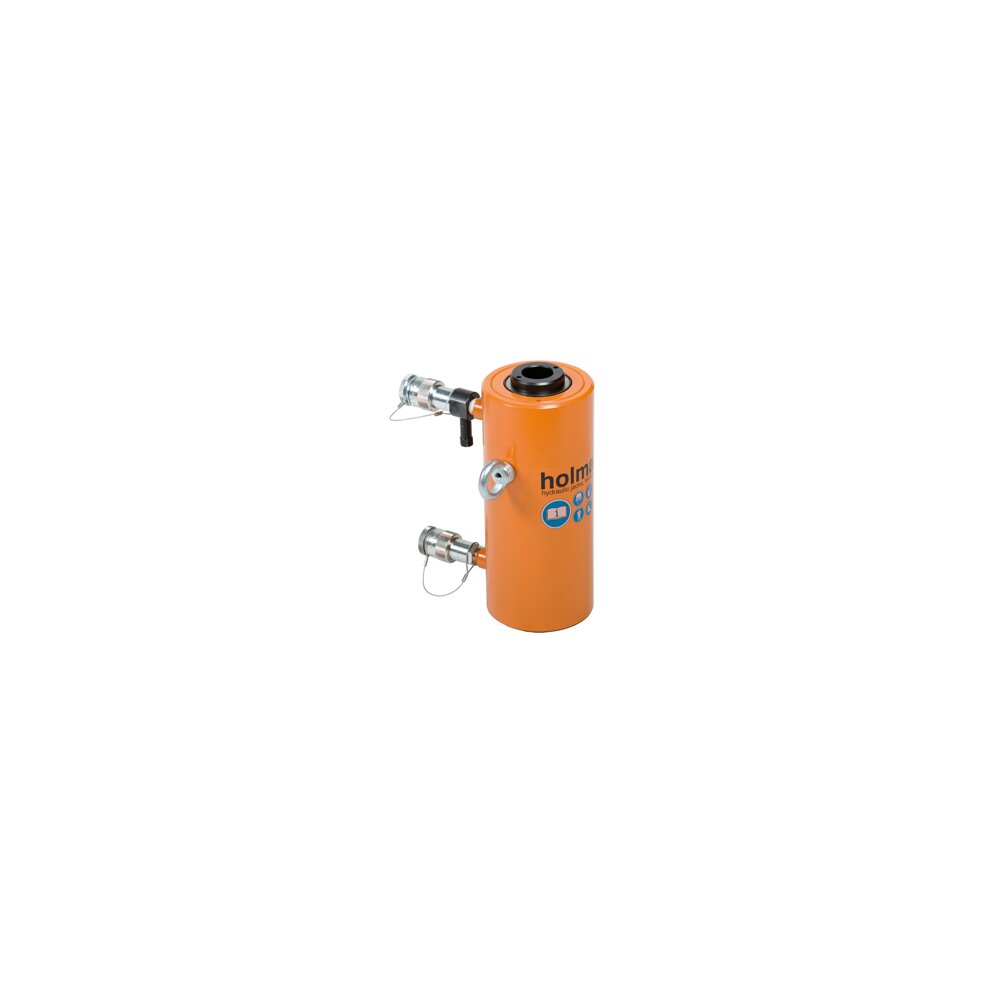

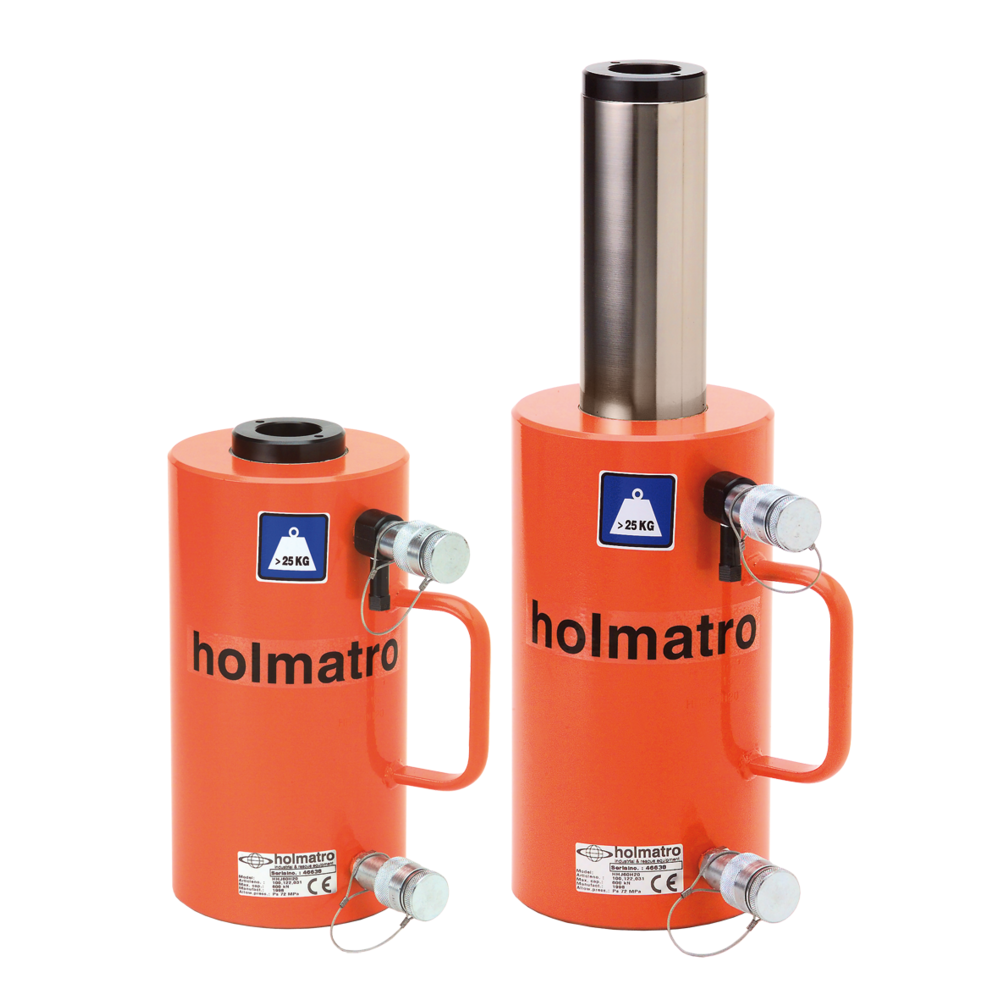

Cilindras tuščiaviduriu stūmokliu HHJ H

-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

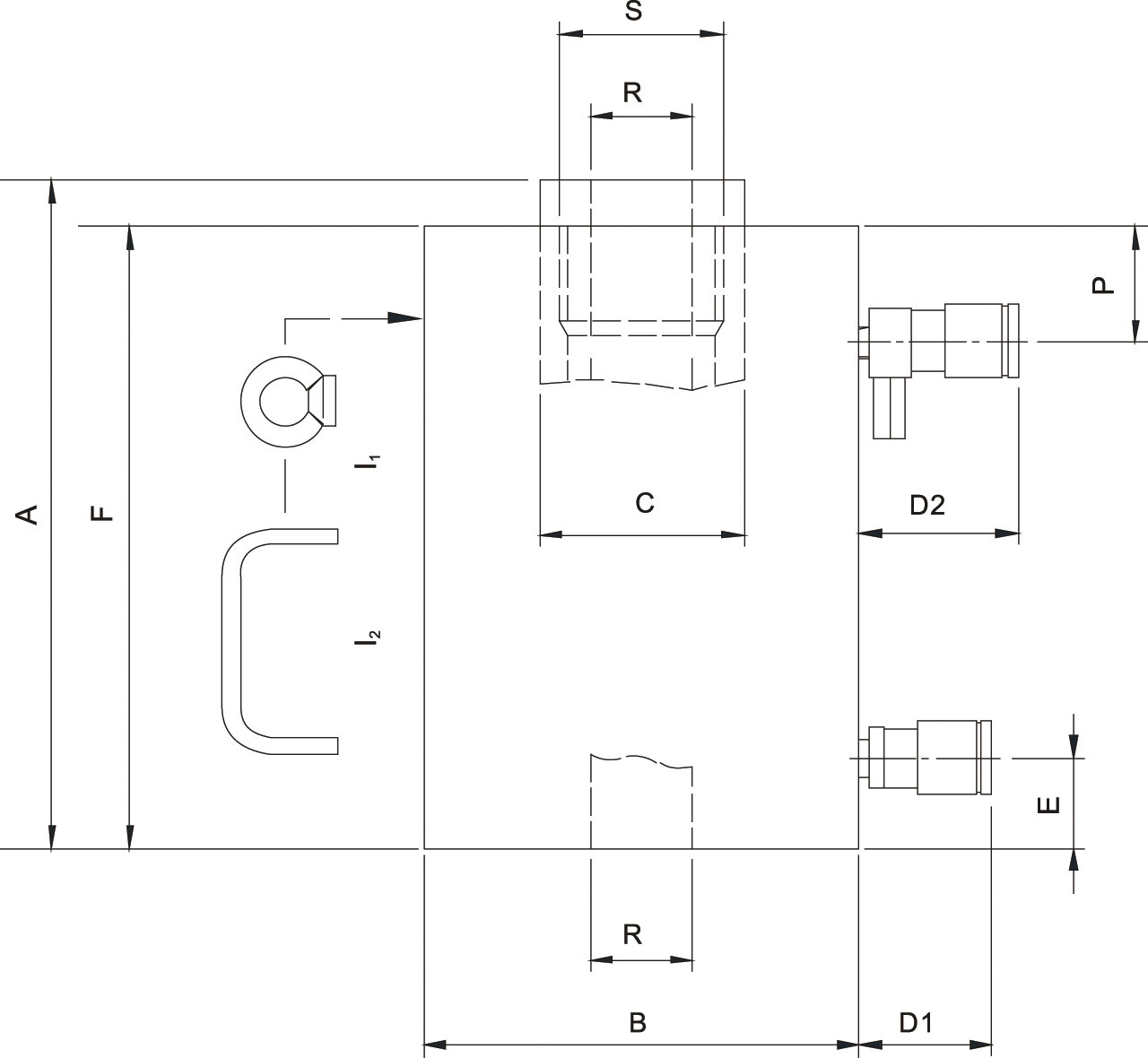

Produkto kodas	Modėlis	RDA t	Stūmoklio eiga mm	Aukštis (uždaro) mm	A mm	B mm	C mm	D1 mm	D2 mm	E mm	F mm	P mm	R mm	S thread size	Svoris kg
16.40100.122.045	HHJ 30 H 15	30	150	285	285	120	70	70	85	40	275	50	33	M50x1,5	23
16.40100.122.031	HHJ 60 H 20	60	200	334	334	166	80	70	85	41	319	39	45	M65x1,5	40
16.40100.122.051	HHJ 100 H 10	100	100	265	265	210	100	70	85	52	245	55	54	M72x2	53
16.40100.122.053	HHJ 100 H 20	100	200	395	395	210	100	70	85	52	375	75	54	M72x2	78

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD

Atsisiusti
