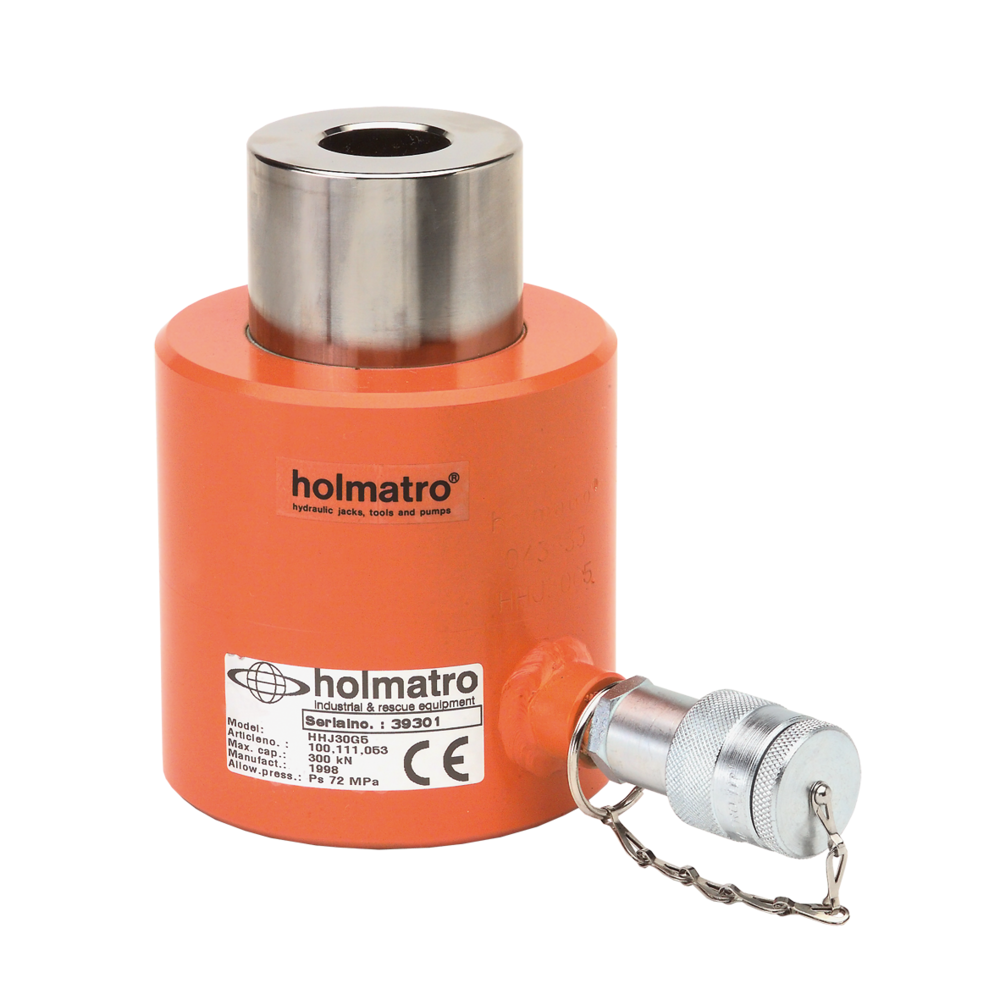

Bendra informacija:

  • maks. darbinis slėgis: 720 bar / 72 Mpa;
  • veikimo tipas: vienakryptis;
  • grąžinimo tipas: sunkio jėga;
  • kompaktiškas;
  • galima naudoti visose pozicijose;
  • apsaugotas nuo stūmoklio pilno išstūmimo.

Tiekiama kartu su:

  • didelio srauto vidine mova A 118.

Pagal pageidavimą:

  • cilindrai, pagaminti pagal kliento specifikacijas;
  • sriegis korpuso viršuje;
  • pagrindo tvirtinimo skylės.
  • Medžiaga: plienas
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

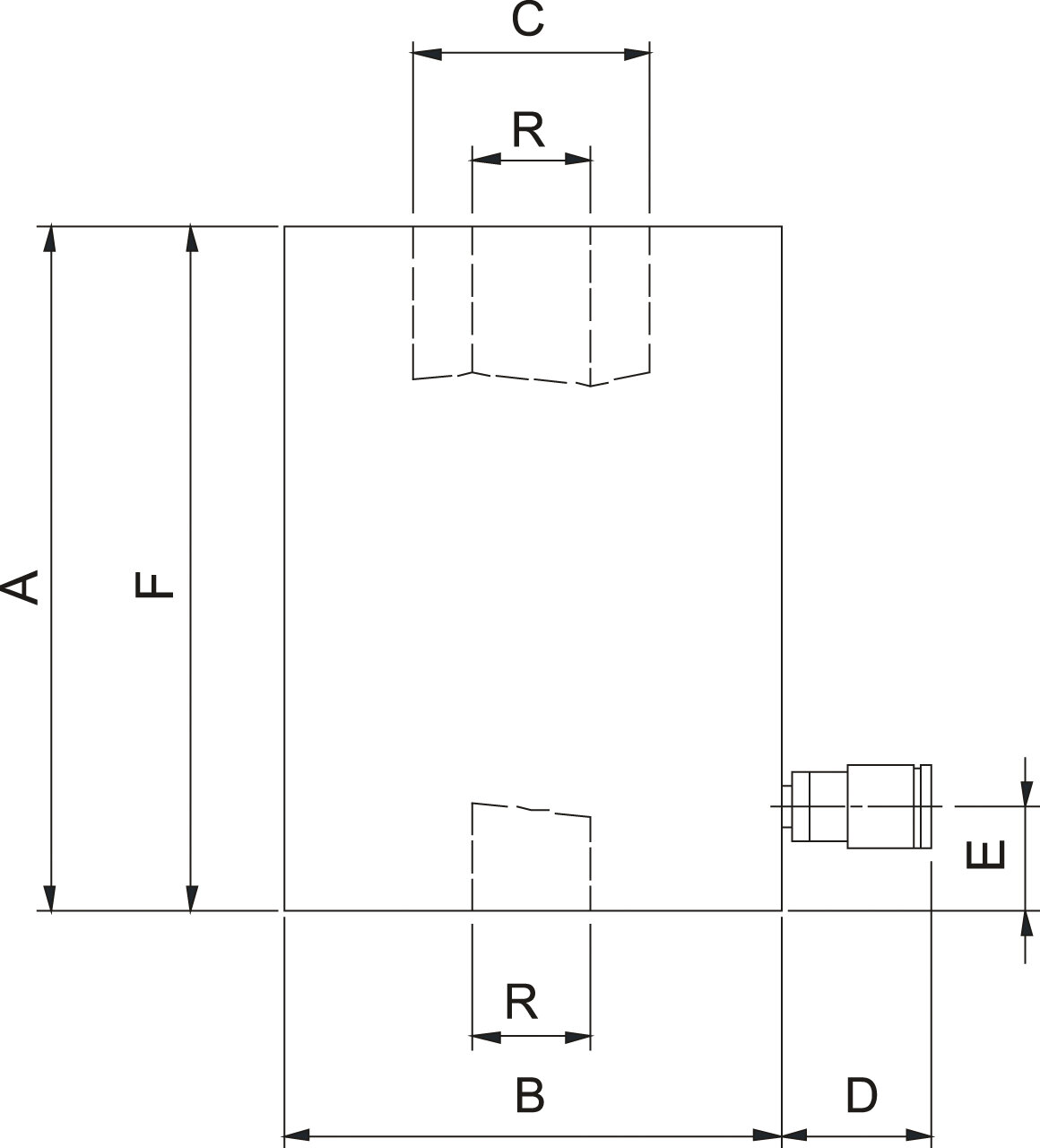

Produkto kodas Dydis Modėlis RDA
t
Stūmoklio eiga
mm
Aukštis (uždaro)
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
R
mm
Svoris
kg
CAD
16.40100.111.053 120 HHJ 30 G 5 30 50 120 120 118 70 90 33 120 33 10

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
