Bendra informacija:
- Maks. darbinis slėgis: 720 bar / 72 Mpa;
- Veikimo tipas: vienakryptis;
- Grįžimo tipas: spyruoklė;

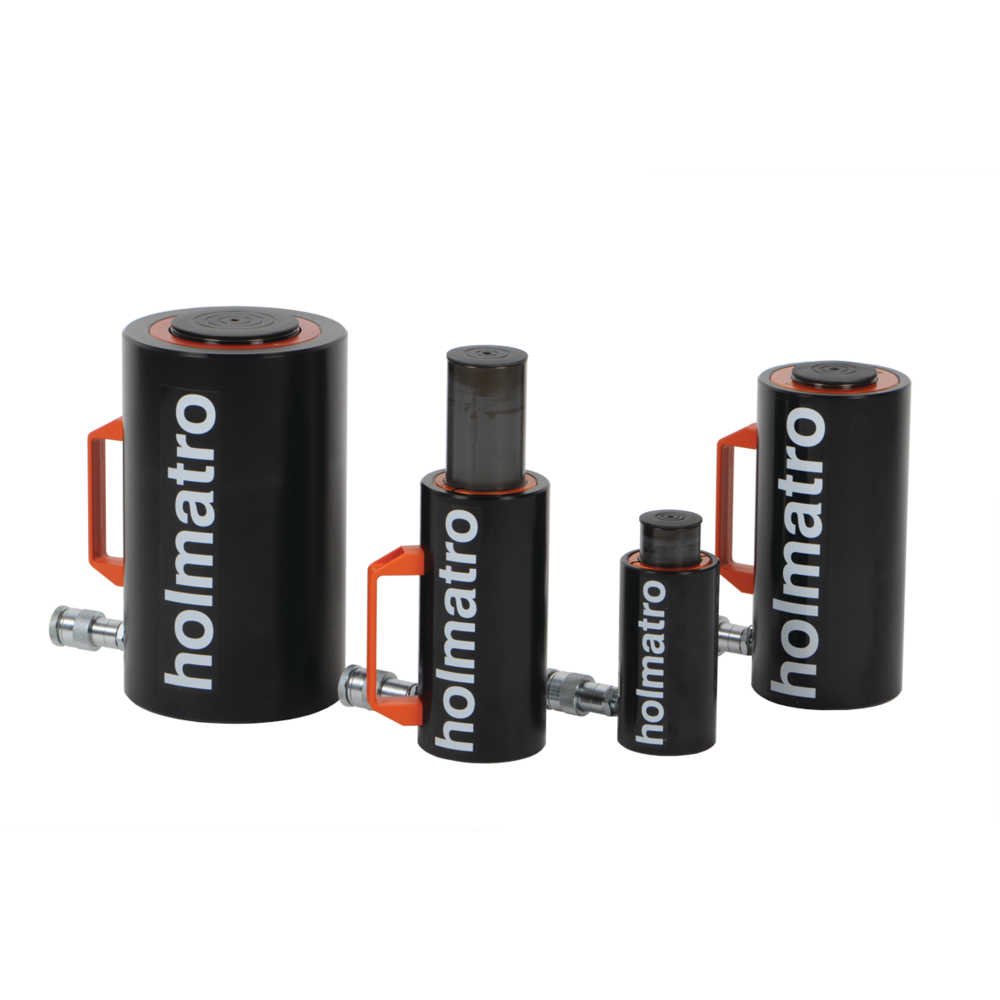

- Daugiau nei 12 modelių asortimentas su skirtingu tonažu ir stūmoklio eiga;
- Stūmoklis su specialia danga su grūdintu anoduotu sluoksniu;
- Duo Power Ring - sandariklis ir guolis ilgam tarnavimo laiku;
- „XL Saddle +“ atraminė plokštelė apsaugo stūmoklį ir riboja ekscentrines apkrovas;
- Beveik visi cilindrai turi pernešimo rankenas.

Standartinė komplektacija:
- Didelio srauto vidine mova A 118;
- Plokščia atraminė plokštelė.

Galima įsigyti pagal užsakymą:
- Cilindrai pagaminti pagal kliento specifikacijas;
- Sriegis korpuso viršuje;
- Skylės pagrindo tvirtinimui;
- Plieninė plokštė cilindro apačios apsaugai.

Papildoma informacija:
Lygiai toks pat galingas, nors ir 50% lengvesnis už plieninį ekvivalentą. Dėl to vienam vartotojui lengviau ir saugiau pakelti didesnį svorį. Aliuminio cilindrai tai daug lengviau naudojama alternatyva plieniniams cilindrams. Jie turėtų tarnauti visą eksploatavimo laiką, kai naudojami vidutiniams sunkių krovinių kėlimo darbams. Tačiau aliuminio cilndrai NETURĖTŲ būti naudojami daug kartų/dažnai pasikartojančioms kėlimo operacijom (pvz. gamyboje).
Aliuminio cilindrai, gauti iš Holmatro, yra skirti saugiai atlaikyti iki 5000 ciklų esant maksimaliam darbiniam slėgiui.

  • Medžiaga: Aliuminis
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

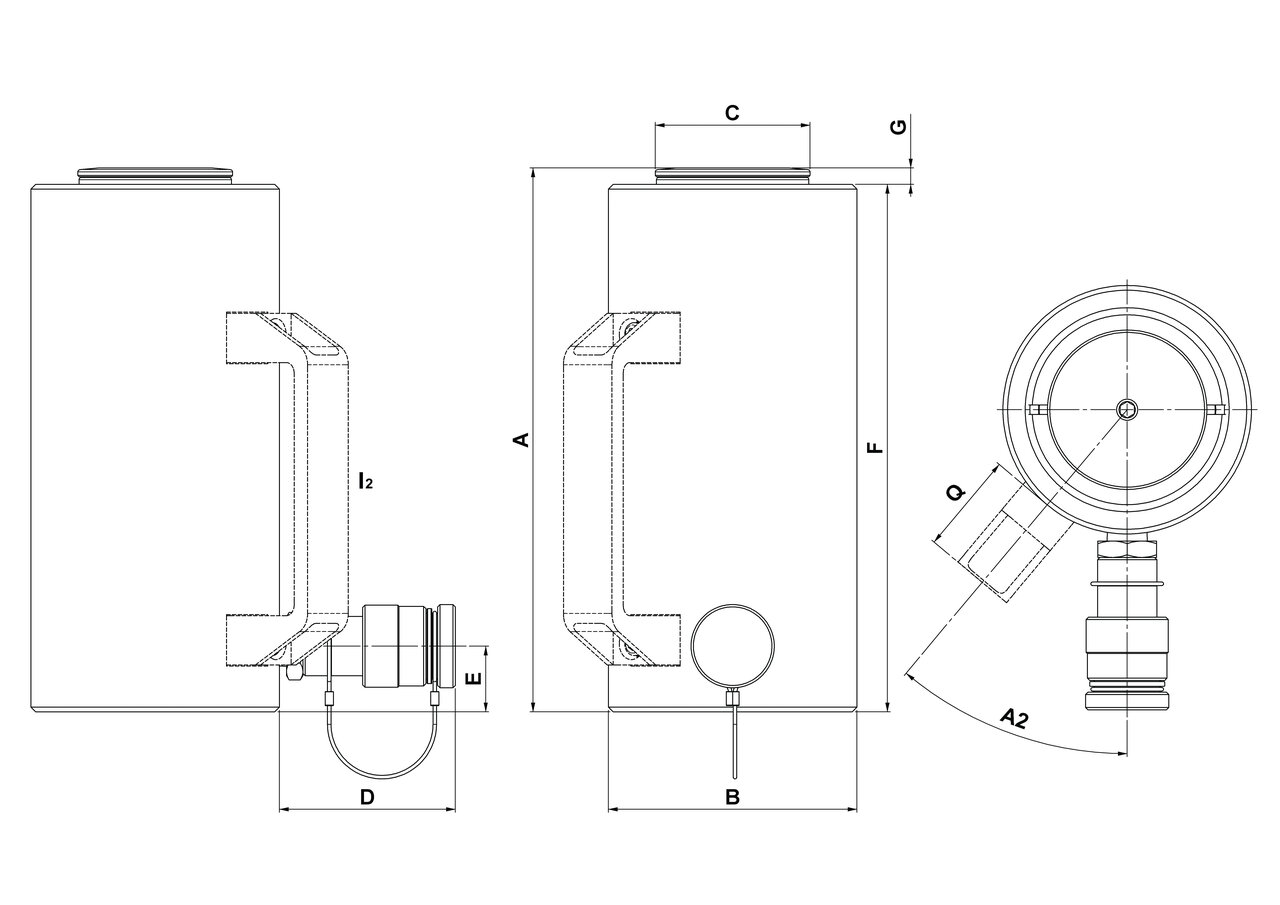

Produkto kodas Modėlis Stūmoklio eiga
mm
Aukštis (uždaro)
mm
Alyvos poreikis
cc
RDA
t
angle A2 ° A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Q (mm) Svoris
kg
CAD

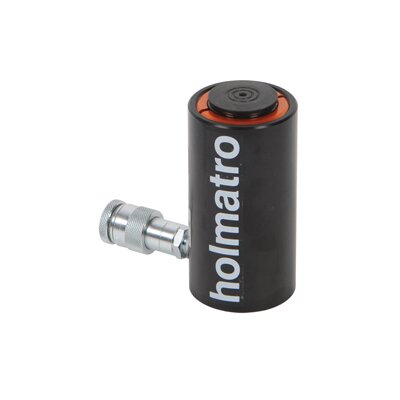

16.40100112267 HAC 20 S 5 50 164 141 20 164 82 52 76 25 157 7 2,6

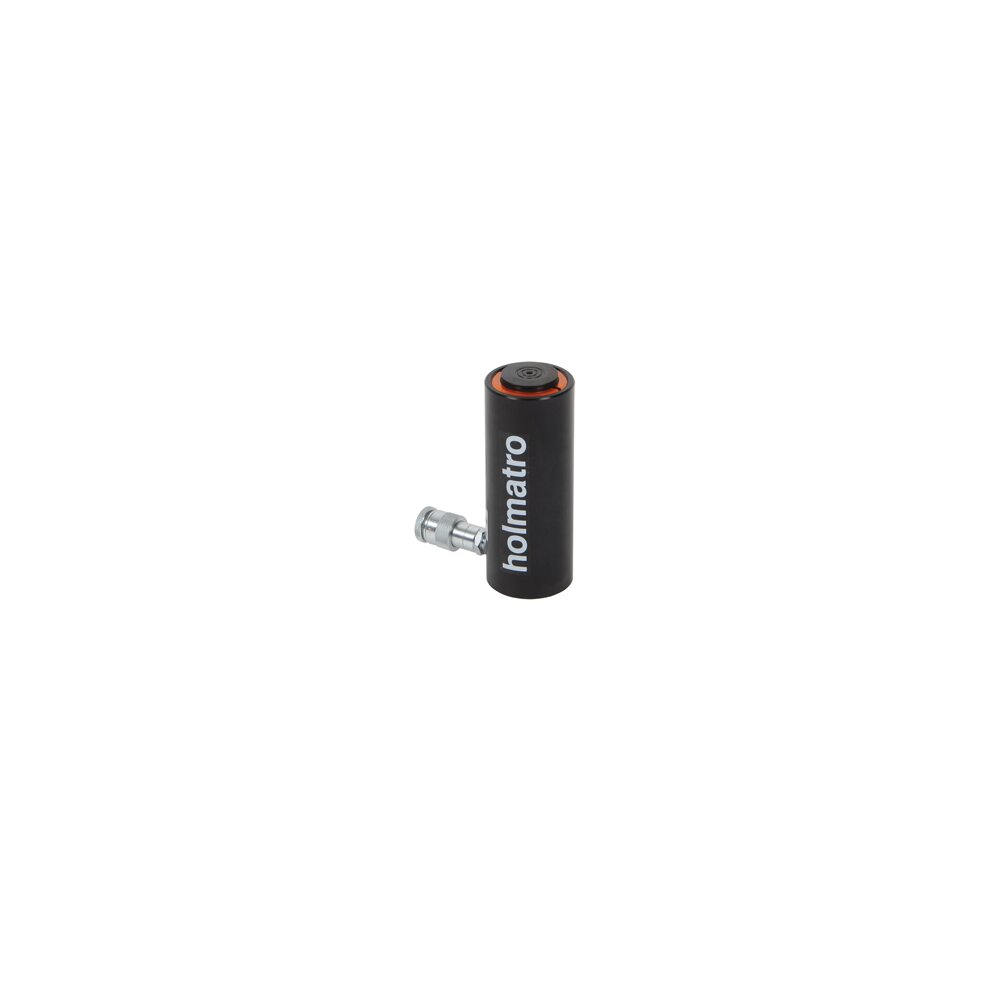

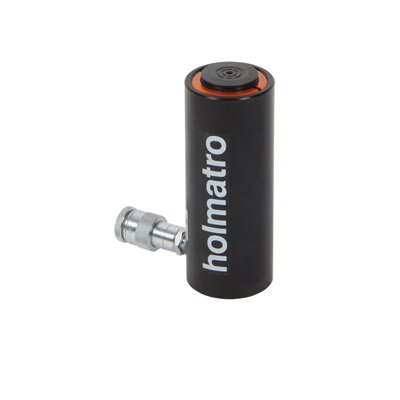

16.40100112265 HAC 20 S 10 100 214 283 20 214 82 52 76 25 207 7 3,2

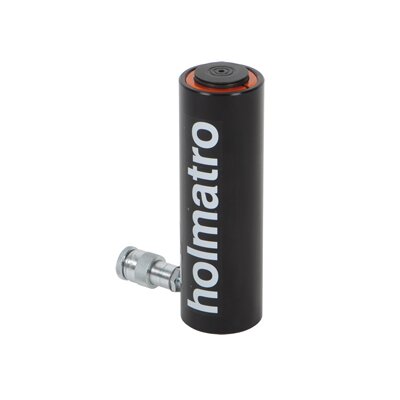

16.40100112261 HAC 20 S 15 150 264 424 20 264 82 52 76 25 257 7 3,9

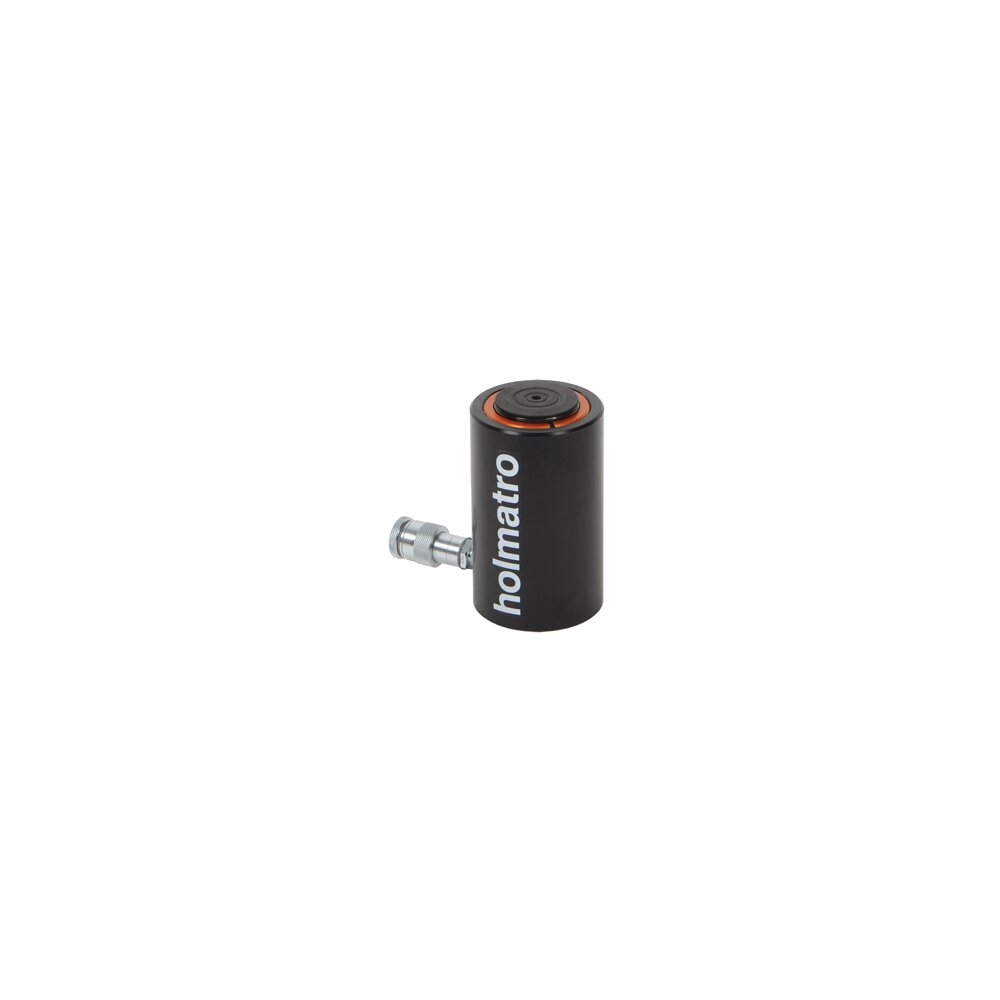

16.40100112269 HAC 30 S 5 50 182 221 30 182 106 66 76 28 175 7 4,7

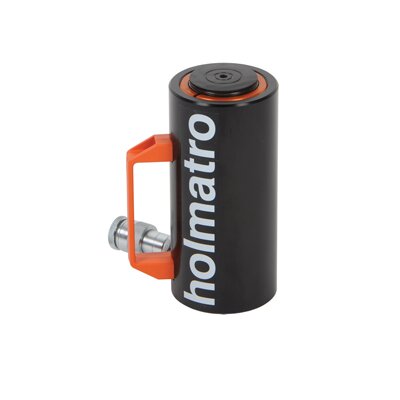

16.40100112268 HAC 30 S 10 100 232 442 30 40 232 106 66 76 28 225 7 43 5,9
16.40100112271 HAC 50 S 5 50 183 354 50 183 130 72 76 30 175 8 6,9

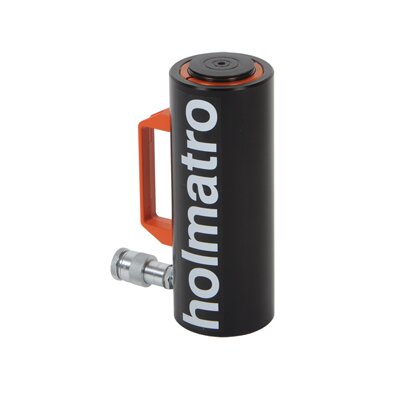

16.40100112262 HAC 30 S 15 150 282 663 30 40 282 106 66 76 28 275 7 43 7

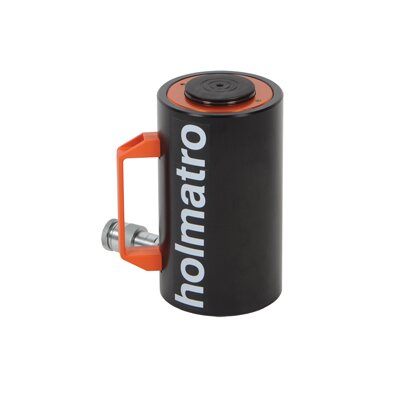

16.40100112270 HAC 50 S 10 100 233 709 50 40 233 130 72 76 30 225 8 44 8,3
16.40100112263 HAC 50 S 15 150 283 1 063 50 40 283 130 72 76 30 275 8 44 9,8

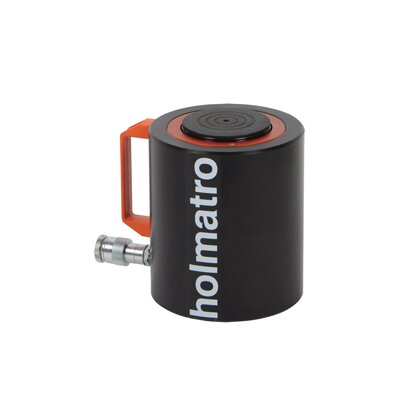

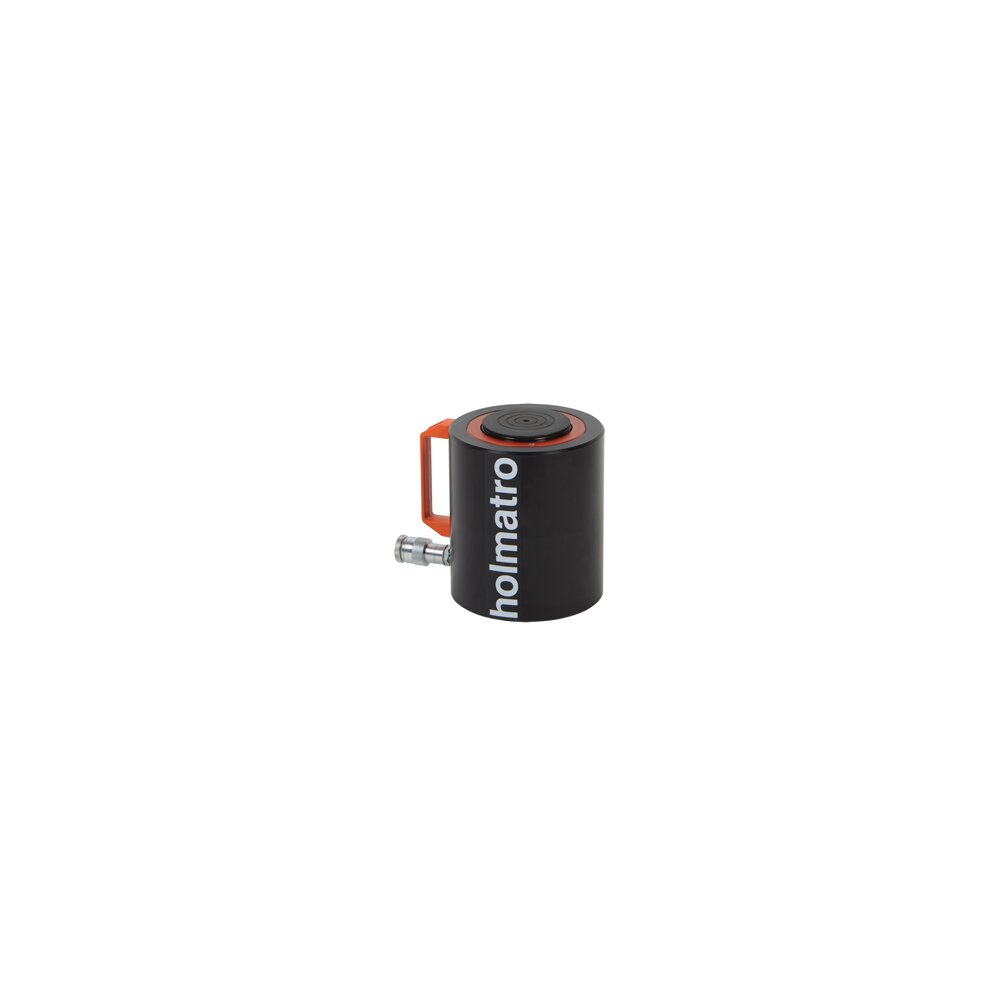

16.40100112273 HAC 100 S 5 50 225 716 100 40 225 189 107 76 35 217 8 44 17,8

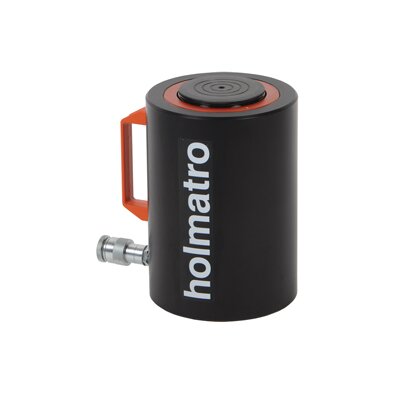

16.40100112272 HAC 100 S 10 100 275 1 431 100 40 275 189 107 76 35 321 8 44 20,9

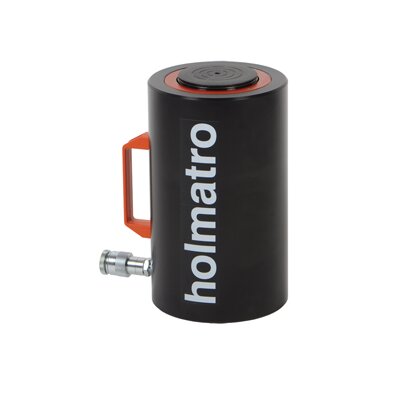

16.40100112264 HAC 100 S 15 150 325 2 147 100 40 325 189 107 76 35 317 8 44 24,1

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
