Nemag

Bendra informacija: Keičiamas plieninio lyno antgalis.



Svarbu: Darbinė apkrova nurodyta tempimo darbams. Kėlimo darbams taikomas minimalus atsargos faktorius 5:1.

  • Medžiaga: Aukštos klasės liejamas plienas.
  • Žymėjimas: Gamintojo žyma, dydis ir partijos numeris.
  • Atsargos koeficientas: 5:1
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t
MBL
t
Rope diameter
mm

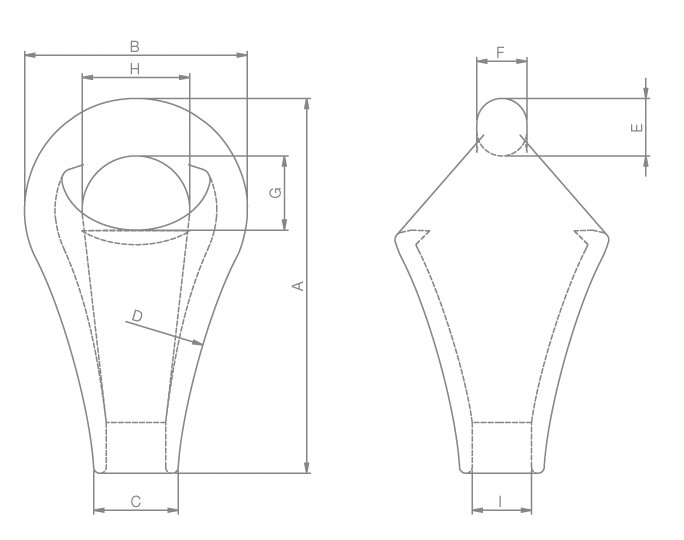

A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Svoris
kg
CAD
10.10NRPS02 RP-2 2 14 12-13 95 56 25 195 15,5 13,5 22 25 16 0,4
10.10NRPS03 RP-3 2,5 17,5 14-15 109 64 28 220 17,5 15,5 24 29 19 0,6
10.10NRPS04 RP-4 3 22,5 16-17 123 70 31 220 19,5 17,5 26 31 21 0,9
10.10NRPS05 RP-5 4,5 27,5 18-19 135 84 33 245 21 19 30 42 23 1,3
10.10NRPS06 RP-6 5 35 20-21 152 84 36 310 23 21 33 38 26 1,5
10.10NRPS07 RP-7 7 42,5 22-24 166 100 40 310 26 23 37 48 30 2,2
10.10NRPS08 RP-8 8 52,5 25-27 186 100 43 350 28 25 39 44 32 2,4
10.10NRPS09 RP-9 11 70 28-30 202 120 45 350 31 27 40 58 35 3,7
10.10NRPS10 RP-10 13 85 31-33 222 120 52 445 32 28,5 45 56 39 4,1
10.10NRPS11 RP-11 15 95 34-36 239 142 55 445 36 31,5 50 70 42 5,9
10.10NRPS12 RP-12 17 110 37-39 264 142 60 495 39 34,5 51 64 45 6,7
10.10NRPS13 RP-13 21 125 40-42 285 166 63 555 43 36,5 59 80 48 9,3
10.10NRPS14 RP-14 26 155 43-45 312 166 68 595 47 40 62 72 51 10,5
10.10NRPS15 RP-15 30 180 46-48 337 170 75 595 51 44 66 68 55 12,1
10.10NRPS17 RP-17 42,5 240 52-56 400 220 84 880 60 54 75 90 63 21,3
* Darbinė apkrova nurodyta tempimo darbams.
Kėlimo darbams taikomas minimalus atsargos faktorius 5:1.
