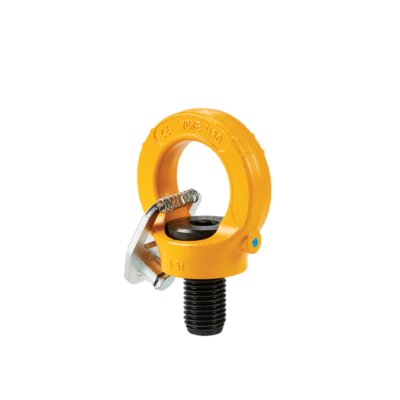

Bendra informacija: Įsukama kėlimo kilpa. Fiksatoriaus pagalba (žr.nuotraukas) gali būti įsukta rankomis (fiksatorius uždėtas). Keliant fiksatorius turi būti nuimtas, tam kad kilpa laisvai sukiotis 360° aplink savo ašį.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 130° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, 10 klasė; varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

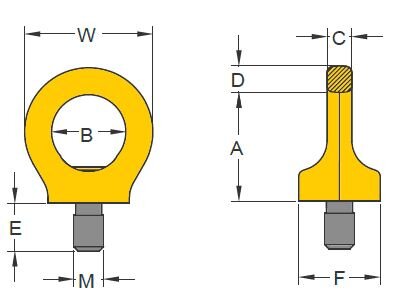

Produkto kodas RDA
t
Sriegis Užveržimo jėga
Nm
Sriegio žingsnis
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
S
mm
W
mm
Svoris
kg
CAD
11.428-291K-003 0,3 M 8 10 1,25 36 25 8 9 12 25 6 44 0,1
11.428-291K-004 0,4 M 10 10 1,5 36 25 8 9 15 25 6 44 0,1
11.428-291K-007 0,75 M 12 10 1,75 45 30 10 11 18 33 8 52 0,2
11.428-291K-015 1,5 M 16 30 2 52 35 14 13 24 35 10 61 0,3
11.428-291K-023 2,3 M 20 70 2,5 60 40 16 15 30 44 12 70 0,6
11.428-291K-032 3,2 M 24 150 3 72 48 19 18 36 52 14 84 1
11.428-291K-045 4,5 M 30 350 3,5 90 60 24 22 45 60 17 105 1,8
11.428-291K-070 7 M 36 410 4 109 72 29 27 54 76 22 126 3,2
11.428-291K-090 9 M 42 550 4,5 123 82 34 32 63 88 24 147 5 -
11.428-291K-120 12 M 48 550 5 144 94 38 37 72 104 27 168 7,6 -
11.428-291K-140 16 M 56 800 5,5 147 102 40 43 84 124 27 178 9,2
11.428-291K-150 18 M 64 800 6 147 102 40 43 95 124 27 178 10 -

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...

Load diagram

Kėlimo būdas Kėliant šonu 90°

Kėliant tiesiai 0°

Šakų skaičius
1
2
1
2
2
2
3-4
3-4
2
3-4
Pasvirimo kampas
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asimetrinis
asimetrinis
M 8
1
2
0,3
0,6
0,42
0,3
0,63
0,45
0,3
0,3
M 10
1
2
0,4
0,8
0,56
0,4
0,8
0,6
0,4
0,4
M 12
2
4
0,75
1,5
1
0,75
1,5
1,1
0,75
0,75
M 16
4
8
1,5
3
2,1
1,5
3,1
2,2
1,5
1,5
M 20
6
12
2,3
4,6
3,2
2,3
4,8
3,4
2,3
2,3
M 24
8
16
3,2
6,4
4,5
3,2
6,7
4,8
3,2
3,2
M 30
12
24
4,5
9
6,3
4,5
9,4
6,7
4,5
4,5
M 36
16
32
7
14
9,8
7
14,7
10,5
7
7
M 42
24
48
9
18
12,6
9
18,9
13,5
9
9
M 48
32
64
12
24
16,8
12
25
18
12
12
M 56
32
64
12
24
16,8
12
25
18
12
12
M 64
32
64
12
24
16,8
12
25
18
12
12
