Bendra informacija:

  • Maks. darbinis slėgis: 720 bar / 72 Mpa;
  • Veikimo tipas: vienakryptis;
  • Grąžinimo tipas: spyruoklė;
  • Kompaktiška, plokščia versija, efektyvi esant ribotai įdėjimo vietai;
  • Galima naudoti visose pozicijose;
  • Standartiškai tiekiamas su tvirtinimo skylėmis lengvam tvirtinimui;
  • Apsaugotas nuo stūmoklio pilno išstūmimo;
  • Nešvarumų nuo stūmoklio grandymo žiedas. Apsaugo nuo taršos ir padidina tarnavimo laiką;
  • Rantytas stūmoklio viršus, nereikia atraminės plokštelės.



Tiekiama kartu su:

  • Didelio srauto vidinė mova A 118

„HFC 5 S 0.5“ modelis tiekiamas su:

  • Žarna ir didelio srauto vidinė mova A 118

Papildomai galima užsakyti:

  • Cilindrai, pagaminti pagal kliento specifikacijas
  • Medžiaga: Plienas
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

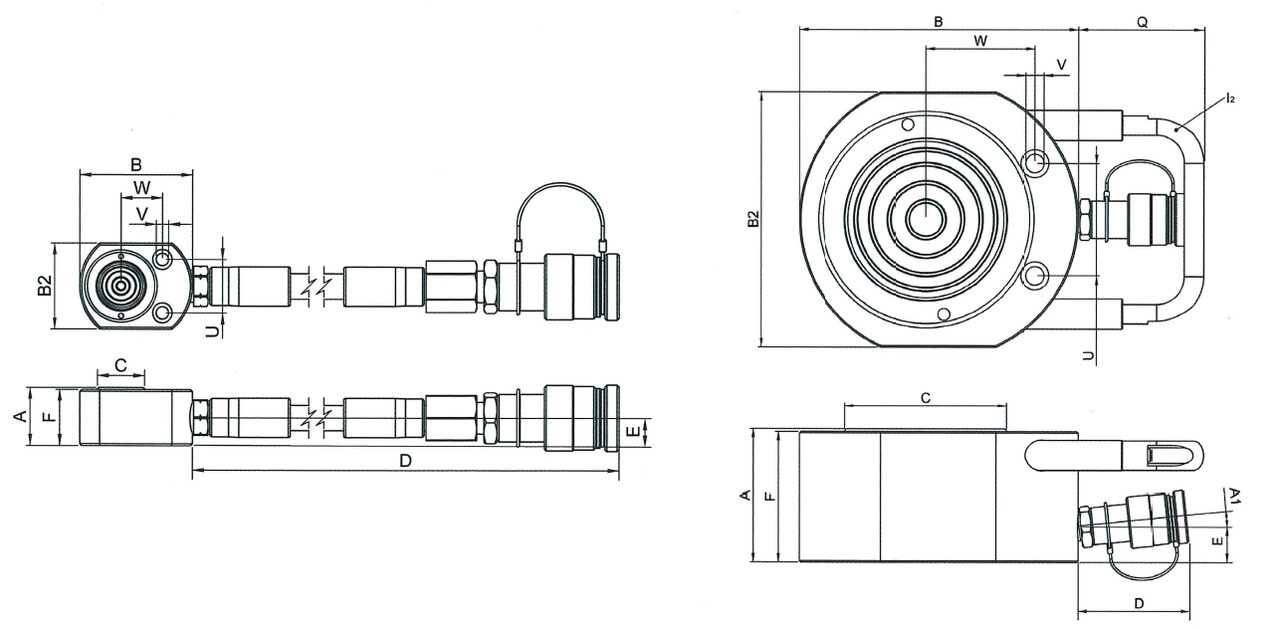

Produkto kodas Modėlis Stūmoklio eiga
mm
Aukštis (uždaro)
mm
RDA
t
Galia
kN/t
A
mm
B
mm
B2
mm
C
mm
D
mm
E
mm
F
mm
U
mm
V
mm
W
mm
Svoris
kg
CAD
16.40100112291 HFC 5 S 1.5 15 44 5 50.9 / 5.2 44 60 46 25 77 15 43 29 7 22 1
16.40100112290 HFC 5 S 0.5 5 31 5 50.9 / 5.2 31 60 46 25 362 15 30 29 7 55 1,2
16.40100112292 HFC 10 S 1.5 15 46 10 99.8 / 10.2 46 85 55 36 76 19 46 37 7 34 1,6
16.40100112293 HFC 20 S 1.5 15 55 20 203.6 / 20.8 55 100 80 55 77 19 54 49 9 39 2,9
16.40100112294 HFC 30 S 0.5 5 50 30 318.1 / 32.4 50 116 95 62 77 19 48 52 11 44 3,6
16.40100112295 HFC 30 S 1.5 15 60 30 318.1 / 32.4 60 116 95 62 77 19 58 52 11 44 4,2
16.40100112296 HFC 50 S 1.5 15 71 50 510.4 / 52 71 140 119 75 77 19 68 67 13 53 7
16.40100112297 HFC 75 S 1.5 15 80 75 747.9 / 76.3 80 165 144 80 76 19 77 76 13 66 11
16.40100112298 HFC 100 S 1.5 15 90 100 1030.5 / 105.1 90 190 173 110 76 19 86 76 13 74 18,1
16.40100112299 HFC 150 S 1.5 15 100 150 1447.6 / 147.6 100 215 200 125 76 24 96 117 13 82 25,7

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
