Rud
Bendra informacija: Aštuoniakampė kėlimo kilpa.




  • Medžiaga: Kaltinis 8 klasės plienas.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), dydis, CE.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 8
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas RDA Thread
mm

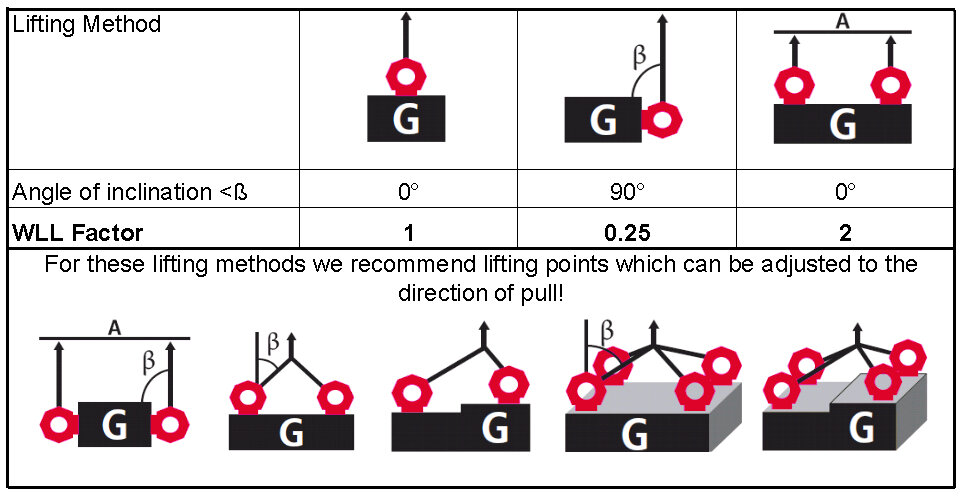

WLL 90° tons Dimensions
mm

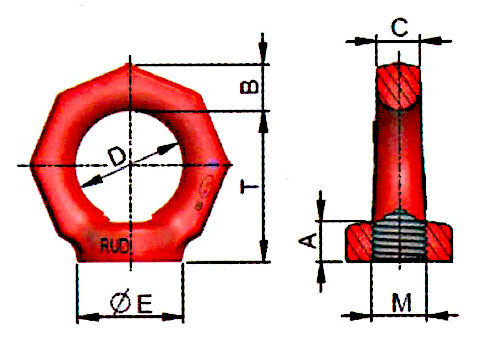

A (mm) B (mm) C (mm) D (mm) E (mm) T (mm) Svoris
kg
CAD
11.4055254 0,4 M6 0,1 6 12 11 10 25 25 34 0,1
11.4055255 0,8 M8 0,2 8 12 11 10 25 25 34 0,1
11.4055258 1 M10 0,25 10 12 11 10 25 25 34 0,1
11.4055271 1,6 M12 0,24 12 14 13 12 30 30 41 0,16
11.4055281 2 M14 0,75 14 16 15 14 35 35 48 0,26
11.4055460 3,2 M16 1 16 16 15 14 35 35 48 0,3
11.4055342 4,8 M18 1,2 18 18 17 16 40 40 55 0,4
11.4055343 6 M20 1,5 20 18 17 16 40 40 55 0,39
11.4055394 8 M24 2 24 22 21 20 50 50 70 0,7
11.4055438 12 M30 3 30 28 26 24 60 60 85 1,32
11.4053093 16 M36 4 36 40 43 38 90 100 130 5,65
11.4053095 24 M42 6 42 40 43 38 90 100 130 5,5
11.4053098 32 M48 8 48 40 43 38 90 100 130 5,3
Kiti išmatavimai pagal užklausimą.
