Bendra informacija: Įsukama kėlimo kilpa. Fiksatoriaus pagalba (žr.nuotraukas) gali būti įsukta rankomis (fiksatorius uždėtas). Keliant fiksatorius turi būti nuimtas, tam kad kilpa laisvai sukiotis 360° aplink savo ašį.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 130° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, 10 klasė; varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

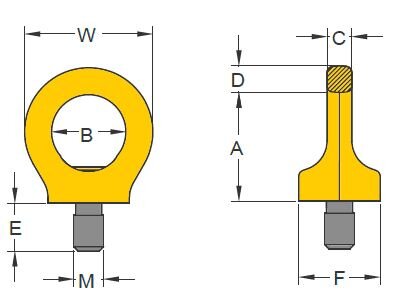

Produkto kodas RDA
t
Sriegis Užveržimo jėga
Nm
Sriegio žingsnis
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
S
mm
W
mm
Svoris
kg
CAD
11.428-291K-003 0,3 M 8 10 1,25 36 25 8 9 12 25 6 44 0,1
11.428-291K-004 0,4 M 10 10 1,5 36 25 8 9 15 25 6 44 0,1
11.428-291K-007 0,75 M 12 10 1,75 45 30 10 11 18 33 8 52 0,2
11.428-291K-015 1,5 M 16 30 2 52 35 14 13 24 35 10 61 0,3
11.428-291K-023 2,3 M 20 70 2,5 60 40 16 15 30 44 12 70 0,6
11.428-291K-032 3,2 M 24 150 3 72 48 19 18 36 52 14 84 1
11.428-291K-045 4,5 M 30 350 3,5 90 60 24 22 45 60 17 105 1,8
11.428-291K-070 7 M 36 410 4 109 72 29 27 54 76 22 126 3,2
11.428-291K-090 9 M 42 550 4,5 123 82 34 32 63 88 24 147 5
11.428-291K-120 12 M 48 550 5 144 94 38 37 72 104 27 168 7,6
11.428-291K-140 12 M 56 800 5,5 147 102 40 43 84 124 27 178 9,2
11.428-291K-150 12 M 64 800 6 147 102 40 43 95 124 27 178 10

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti

Load diagram

Kėlimo būdas Kėliant šonu 90°

Kėliant tiesiai 0°

Šakų skaičius
1
2
1
2
2
2
3-4
3-4
2
3-4
Pasvirimo kampas
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asimetrinis
asimetrinis
M 8
1
2
0,3
0,6
0,42
0,3
0,63
0,45
0,3
0,3
M 10
1
2
0,4
0,8
0,56
0,4
0,8
0,6
0,4
0,4
M 12
2
4
0,75
1,5
1
0,75
1,5
1,1
0,75
0,75
M 16
4
8
1,5
3
2,1
1,5
3,1
2,2
1,5
1,5
M 20
6
12
2,3
4,6
3,2
2,3
4,8
3,4
2,3
2,3
M 24
8
16
3,2
6,4
4,5
3,2
6,7
4,8
3,2
3,2
M 30
12
24
4,5
9
6,3
4,5
9,4
6,7
4,5
4,5
M 36
16
32
7
14
9,8
7
14,7
10,5
7
7
M 42
24
48
9
18
12,6
9
18,9
13,5
9
9
M 48
32
64
12
24
16,8
12
25
18
12
12
M 56
32
64
12
24
16,8
12
25
18
12
12
M 64
32
64
12
24
16,8
12
25
18
12
12

Instrukcijos
