Plieno lyno stropas TKR-276

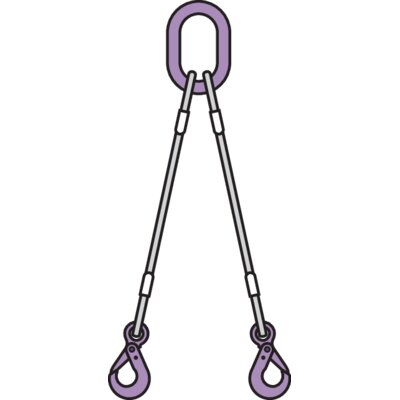

Konstrukcija: Pagrindinis kėlimo žiedas ir atlaužiami kabliai kiekvienos šakos galuose, užspausta įvore.
Dydžiai: Ø 3-68 mm, kiti išmatavimai pagal užklausimą.

Rodyti daugiau

Rodyti lentelę
Produkto kodas:

Konstrukcija: Pagrindinis kėlimo žiedas ir atlaužiami kabliai kiekvienos šakos galuose, užspausta įvore.
Dydžiai: Ø 3-68 mm, kiti išmatavimai pagal užklausimą.

Su organine šerdimi - 1960 N/mm²

Lyno
Ribinė darbinė apkrova (WLL), tonų


Ø

mm

0°-45°

45°-60°

3
0,14
0,1
4
0,25
0,18
5
0,38
0,28
6
0,56
0,4
7
0,75
0,55
8
1,1
0,75
10
1,7
1,2
12
2,4
1,7
14
3,2
2,3
16
4,2
3
18
5,3
3,8
20
6,6
4,7
22
8
5,7
24
9,5
6,8
26
11,2
8
28
13
9,3
32
16,8
12
36
21
15
40
27
19
44
32
23
48
38
27
52
45
32
56
52
37
60
60
43
68
77
55
71
84
60

Plieno lyno stropai2

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2  - EN 13414-1

Atsargos koeficientas 5:1

Lyno diametras Ø 1-os dalies 2-jų šakų 3-4-jų šakų Žiedas
rakt snarat u-form 2-parting-0-45 2-parting-45-60 3-parting-0-45 3-parting-45-60 andlos-rakt andlos-snarat andlos-uform
Tiesiai Žiedas U-forma 0°−45° 45°−60° 0°−45° 45°−60° Tiesiai Kilpa Žiedas
mm Ribinė darbinė apkrova (WLL) t
3 0,12 0.09 0.23 0,16 0,12 0,25 0,18 0,23 0,19 0,47
4 0,21 0,17 0,42 0,29 0,21 0,44 0,31 0,42 0,33 0,84
5 0,32 0,26 0,65 0,45 0,32 0,68 0,49 0,65 0,52 1,30
6 0,47 0,37 0,94 0,66 0,47 0,98 0,70 0,94 0,75 1,87
7 0,64 0,51 1,28 0,89 0,64 1,34 0,96 1,28 1,02 2,56
8 0,82 0,66 1,64 1,15 0,82 1,72 1,23 1,64 1,31 3,28
9 1,04 0,83 2,07 1,45 1,04 2,18 1,56 2,07 1,66 4,15
10 1,28 1,02 2,56 1,79 1,28 2,69 1,92 2,56 5,05 5,12
11 1,55 1,24 3,10 2,17 1,55 3,25 2,32 3,10 2,48 6,20
12 1,84 1,47 3,67 2,57 1,84 3,85 2,75 3,67 2,94 7,34
13 2,17 1,73 4,33 3,03 2,17 4,55 3,25 4,33 3,47 8,66
14 2,51 2,01 5,03 3,52 2,51 5,28 3,77 5,03 4,02 10,06
16 3,29 2,63 6,57 4,60 3,29 6,90 4,93 6,57 5,26 13,14
18 4,15 3.,32 8,30 5,81 4,15 8,71 6,22 8,30 6,64 16,59
20 5,12 4,10 10,24 7,17 5,12 10,75 7,68 10,24 8,19 20,48
22 6,20 4,96 12,41 8,69 6,20 13,03 9,31 12,41 9,93 24,82
24 7,38 5,90 14,76 10,33 7,38 15,5 11,07 14,76 11,81 29,51
26 8,66 6,93 17,33 12,13 8,66 18,19 13,00 17,33 13,86 34,65
28 10,04 8,03 20,08 14,06 10,04 21,08 15,06 20,08 16,06 40,16
32 13,12 10,50 26,25 18,37 13,12 27,56 19,69 26,25 21,00 52,49
36 16,59 13,67 33,19 23,23 16,59 34,84 24,89 33,19 26,55 66,37
40 20,56 16,45 41,11 28,78 20,56 43,17 30,84 41,11 32,89 82,23
44 24,78 19,82 49,56 34,69 24,78 52,04 37,17 49,56 39,65 99,12
48 29,55 36,64 59,10 41,37 29,55 62,06 44,33 59,10 47,28 118,21
52 34,69 27,75 69,38 48,57 34,69 72,85 52,04 69,38 55,51 138,76
Faktorius (KL) 2 0,8 2 1,4 1 2,1 1,5 2 1,6 4
