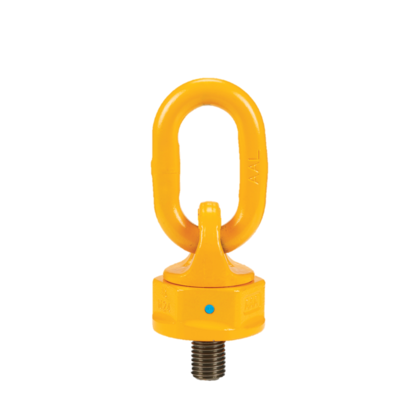

Bendra informacija: Įsukama kėlimo kilpa. YOKE 8-271 turi keturgubą apsaugą nuo lūžių visomis kryptimis. Kilpos sriegis galimas įvairaus ilgio.

Lentelė su saugiom darbinėm apkrovom, atsižvelgiant į kilpos įsukimo vietą, stropo šakų skaičių ir pasvirimo kampą, yra naudojimo instrukcijos dalis, kuri pridedama kartu su kiekviena kėlimo kilpa.

Kėlimo žiedas turi būti pasuktas tempimo/kėlimo kryptimi prieš krovinio kabinimą – negalima sukti esant užkabintam kroviniui.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 180° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas RDA
t

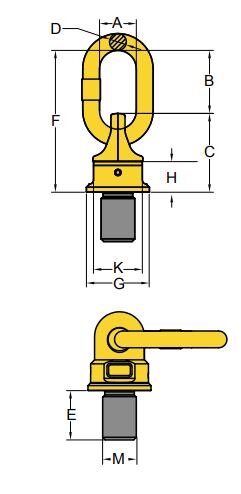

Sriegio
Ø
Sriegio ilgis (E)
mm
Sriegio žingsnis
mm
Užveržimo jėga
Nm
G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Svoris
kg
CAD
11.428-271-003 0,4 M 8 12 1,25 10 - 40 35 40 30 72 8 32 29 0,2
11.428-271-004 0,6 M 10 15 1,5 10 - 40 35 40 30 72 8 32 29 0,2
11.428-271-006 0,7 M 12 18 1,75 15 - 40 40 45 36 95 10 50 35 0,3
11.428-271-013 1,5 M 16 24 2 45 - 130 46 54 41 104 13 50 38 0,5
11.428-271-020 2,5 M 20 30 2,5 100 - 170 62 68 55 122 13 54 38 1
11.428-271-035 4 M 24 36 3 190 - 280 78 88 70 154 19 66 40 2,2
11.428-271-060 6 M 30 46 3,5 270 - 600 90 120 80 206 22 86 50 4,5
11.428-271-080 10 M 36 55 4 270 - 600 90 120 80 206 22 86 50 4,6

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...
  Kėliant šonu 90°

Kėliant tiesiai 0°

Šakų skaičius
1
2
1
2
2
2
3-4
3-4
2
3-4
Pasvirimo kampas
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Asimetrinis Asimetrinis
M 8
0,6
1,2
0.3 (0.4)
0.6 (0.8)
0,4
0,3
0,6
0,4
0,3
0,3
M 10
0,9
1,8
0.45 (0.6)
0.9 (1.2)
0,6
0,4
0,9
0,6
0,4
0,4
M 12
1,2
2,4
0.6 (0.7)
1.2 (1.5)
0,8
0,6
1,2
0,9
0,6
0,6
M 16
2,6
5,2
1.3 (1.5)
2.6 (3)
1,8
1,3
2,7
1,9
1,3
1,3
M 20
4
8
2 (2.5)
4 (5)
2,8
2
4,2
3
2
2
M 24
7
14
3.5 (4)
7 (8)
4,9
3,5
7,3
5,2
3,5
3,5
M 30
10
20
5 (6)
10 (12)
7
5
10,5
7,5
5
5
M 30
12
24
6.7 (6.7)
13.4 (13.4)
9,4
6,7
14,1
10
6,7
6,7
M 36
15
30
8 (10)
16 (20)
11.2 (14)
8 (10)
16.8 (21)
12 (15)
8 (10)
8 (10)
M 42
17
34
13 (13)
26 (26)
18.2 (18.2)
13 (13)
27.3 (27.3)
19.5 (19.5)
13 (13)
13 (13)
M 48
18
36
14 (16)
28 (32)
19.6 (22.4)
14 (16)
29.4 (33.6)
21 (24)
14 (16)
14 (16)
M 52
25
50
20 (20)
40 (40)
28 (28)
20 (20)
42 (42)
30 (30)
20 (20)
20 (20)
M 56
28
56
20 (22)
40 (44)
28 (30.8)
20 (22)
42 (46.2)
30 (33)
20 (22)
20 (22)
M 64
28
56
20 (22)
40 (44)
28 (30.8)
20 (22)
42 (46.2)
30 (33)
20 (22)
20 (22)
M 72
50
100
40 (40)
80 (80)
56 (56)
40 (40)
84 (84)
60 (60)
40 (40)
40 (40)
M 80
50
100
40 (48)
80 (96)
56 (67.2)
40 (48)
84 (100)
60 (72)
40 (48)
40 (48)
M 90
50
100
40 (48)
80 (96)
56 (67.2)
40 (48)
84 (100)
60 (72)
40 (48)
40 (48)
