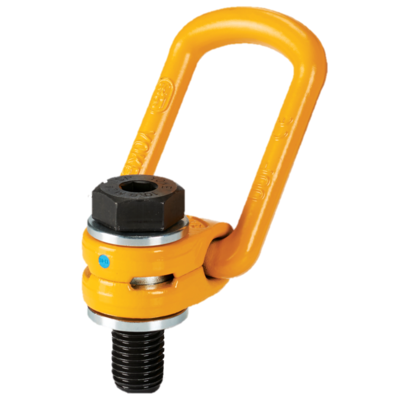

Bendra informacija: Įsukama kėlimo kilpa. YOKE 8-211 turi keturgubą apsaugą nuo lūžių visomis kryptimis. Kilpas galima įsigyti su metriniu ar coliniu sriegiu.

Lentelė su saugiom darbinėm apkrovom, atsižvelgiant į kilpos įsukimo vietą, stropo šakų skaičių ir pasvirimo kampą, yra naudojimo instrukcijos dalis, kuri pridedama kartu su kiekviena kėlimo kilpa.

Kėlimo žiedas turi būti pasuktas tempimo/kėlimo kryptimi prieš krovinio kabinimą – negalima sukti esant užkabintam kroviniui.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 130° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

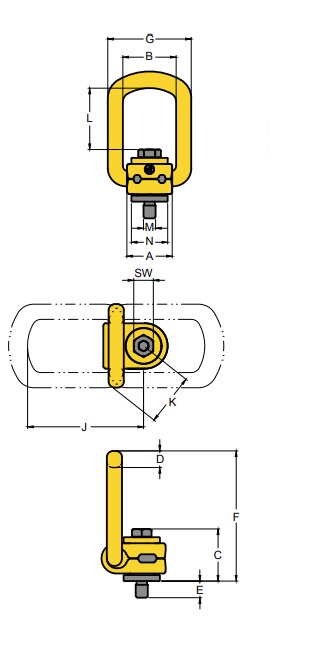

Produkto kodas RDA
t
Sriegio
Ø
Sriegio ilgis (E)
mm
Sriegio žingsnis
mm
Užveržimo jėga
Nm
A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
S
mm
SW
mm
Svoris
kg
CAD
11.428-211-003 0,3 M 8 11 1,25 30 30 35 35 10 85 55 29 6 13 0,2
11.428-211-006 0,63 M 10 16 1,5 60 30 35 36 10 85 55 29 6 17 0,3
11.428-211-010 1 M 12 18 1,75 100 33 37 44 14 98 57 36 8 19 0,5
11.428-211-012 1,2 M 14 21 2 120 33 37 45 14 98 57 36 10 22 0,5
11.428-211-015 1,5 M 16 24 2 150 33 37 46 14 98 57 36 10 24 0,5
11.428-211-025 2,5 M 20 30 2,5 250 50 54 57 17 140 82 44 12 30 1,3
11.428-211-040 4 M 24 36 3 400 50 54 59 17 140 82 44 14 36 1,4
11.428-211-050 5 M 30 48 3,5 500 60 65 81 23 170 99 62 17 46 3,1
11.428-211-080 8 M 36 62 4 800 77 85 101 27 225 124 78 22 55 5,8
11.428-211-100 10 M 42 72 4,5 1 000 77 85 104 27 225 124 78 24 65 6,3
11.428-211-200 20 M 48 72 5 2 000 95 104 120 36 259 158 90 27 75 11,6

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
  tiesiai Kėliant šonu 90°

Kėliant tiesiai 0°

Šakų skaičius
1
2
1
2
2
2
3-4
3-4
2
3-4
Pasvirimo kampas
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asimetrinis asimetrinis
Sriegis RDA (tonų)









M 12
1
2
1
2
1,4
1
2,1
1,5
1
1
M 16
1,5
3
1,5
3
2,1
1,5
3,1
2,2
1,5
1,5
M 20
2,5
5
2,5
5
3,5
2,5
5,2
3,7
2,5
2,5
M 24
4
8
4
8
5,6
4
8,4
6
4
4
M 30
5
10
5
10
7
5
10,5
7,5
5
5
M 36
7
14
7
14
9,8
7
14,7
10,5
7
7
M 42
10
20
10
20
14
10
21
15
10
10
