Bendra informacija: Aukščiausios kokybės, lengvo svorio rankinė grandininė talė. Kompaktiškas, bei lengvo svorio dizainas. Valdymo grandinė užapvalintais kampais užtikrina patogų bei tolygų kėlimą. Beasbestis stabdžių mechanizmas bei dantratiniai mechanizmai pilnai uždengti, kas užtikrina patikimumą bei nereikalauja ypatingos priežiūros. Kablys su apsauginiu liežuvėliu.

Išbandymo apkrova: 1,5 x saugi darbinė apkrova (RDA).

Medžiaga: Grandinė ir kablys, 8 klasės legiruoto plieno.
Žymėjimas: Atitinka standartą, Saugi darbinė apkrova (RDA), kodas ir CE ženklinimas.
Padengimas: Dažytas.
Standartas: EN 818-7, EN 13157

Atsargos koeficientas: 4:1

Talė Elephant C21

-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

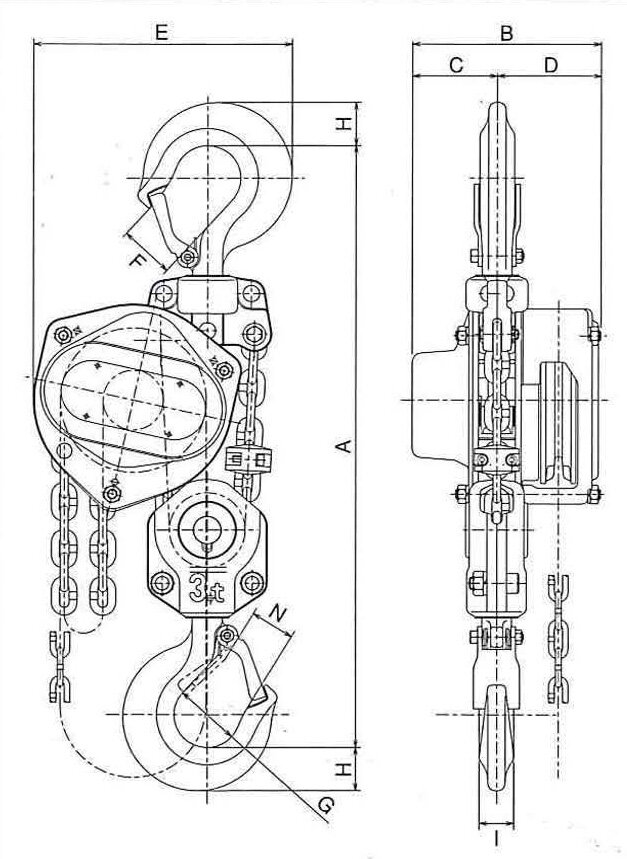

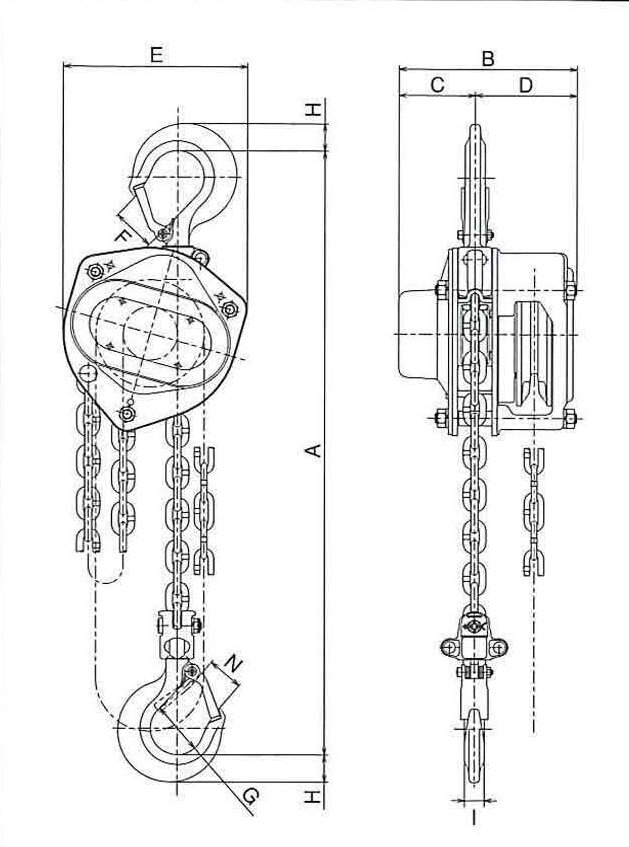

Produkto kodas	Tipas	RDA t	Kėlimo aukštis m	A min. (mm)	Maks. akrova rankai (kg)	Kėlimo grandinė mm	Valdymo grandinė mm	Perėjimas/ų	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	Svoris kg
16.10C210050030	C21-0.5	0,5	3	275	26	4,3x12	4,5x23	1	275	131	54	77	121	30	36	17	13	6,1
16.10C210100030	C21-1	1	3	310	32	5,6x17	4,5x23	1	310	143	61	82	148	34	43	22	16	9,2
16.10C210150030	C21-1.5	1,5	3	340	33	6,5x19	4,5x23	1	340	152	68	84	168	36	43	26	21	11,7
16.10C210200030	C21-2	2	3	384	33	7,5x21	4,5x23	1	384	164	75	89	193	42	53	29	22	16,7
16.10C210300030	C21-3	3	3	480	38	6,5x19	4,5x23	2	480	152	68	84	209	44	53	35	28	19,4

* Galimi ir kiti kėlimo aukščiai - pagal užklausimą.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
