Elephant

Bendra informacija: Aukščiausios kokybės, lengvo svorio rankinė grandininė talė. Kompaktiškas, bei lengvo svorio dizainas. Valdymo grandinė užapvalintais kampais užtikrina patogų bei tolygų kėlimą. Beasbestis stabdžių mechanizmas bei dantratiniai mechanizmai pilnai uždengti, kas užtikrina patikimumą bei nereikalauja ypatingos priežiūros. Kablys su apsauginiu liežuvėliu.


Išbandymo apkrova: 1,5 x saugi darbinė apkrova (RDA).

  • Medžiaga: Grandinė ir kablys, 8 klasės legiruoto plieno.
  • Žymėjimas: Atitinka standartą, Saugi darbinė apkrova (RDA), kodas ir CE ženklinimas.
  • Padengimas: Dažytas.
  • Standartas: EN 818-7, EN 13157
  • Atsargos koeficientas: 5:1

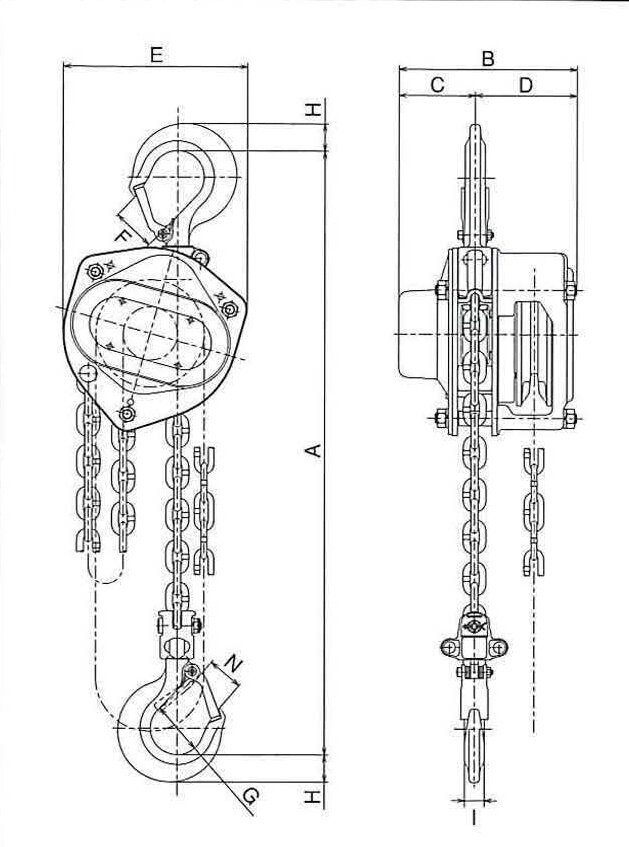

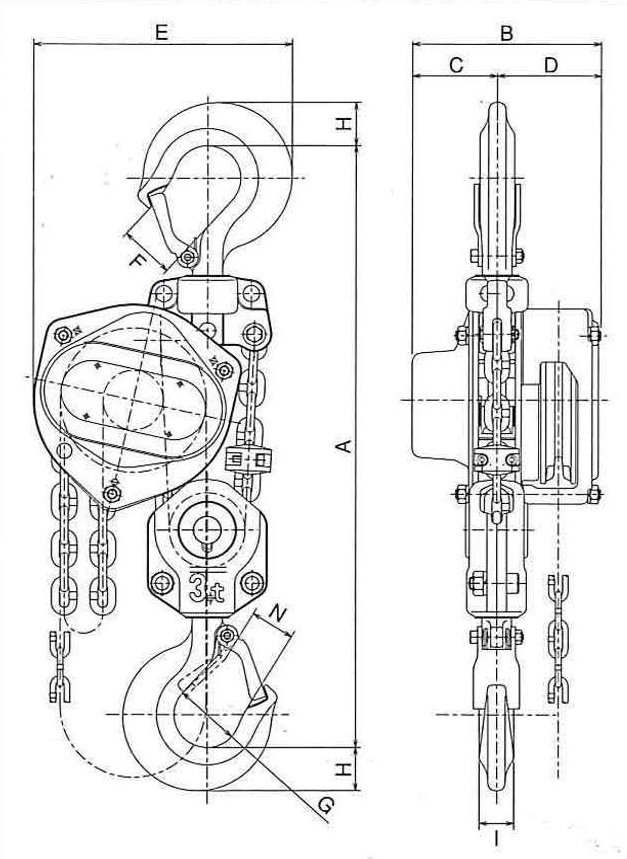

Type C21-3 - C21-5 Type C21 - 0.5 - C21 - 2
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t
Perėjimas/ų A min. (mm) Maks. akrova rankai (kg) Kėlimo grandinė (mm) Valdymo grandinė (mm) Stand. ilgis (m) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) N (mm) Svoris
kg
CAD
16.10C210050030 C21-0.5 0,5 1 275 26 4,3x12 4,5x23 3 131 54 77 121 30 36 17 13 24 6,1
16.10C210100030 C21-1 1 1 310 32 5,6x17 4,5x23 3 143 61 82 148 34 43 22 16 29 9,2
16.10C210150030 C21-1.5 1,5 1 340 33 6,5x19 4,5x23 3 152 68 84 168 36 43 26 21 29 11,7
16.10C210200030 C21-2 2 1 384 33 7,5x21 4,5x23 3 164 75 89 193 42 53 29 22 34 16,7
16.10C210300030 C21-3 3 2 480 38 6,5x19 4,5x23 3 152 68 84 209 44 53 35 28 36 19,4
* Galimi ir kiti kėlimo aukščiai - pagal užklausimą.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
