Bendra informacija: Įsukama kėlimo kilpa YOKE 8-251 turi keturgubą apsaugą nuo lūžių visomis kryptimis. Kilpos sriegis galimas įvairaus ilgio.

Lentelė su saugiom darbinėm apkrovom, atsižvelgiant į kilpos įsukimo vietą, stropo šakų skaičių ir pasvirimo kampą, yra naudojimo instrukcijos dalis, kuri pridedama kartu su kiekviena kėlimo kilpa.

Kėlimo žiedas turi būti pasuktas tempimo/kėlimo kryptimi prieš krovinio kabinimą – negalima sukti esant užkabintam kroviniui.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 180° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas, varžtas 10.9 kalsės.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
Pasirinkite reikiamo dydžio produktą.

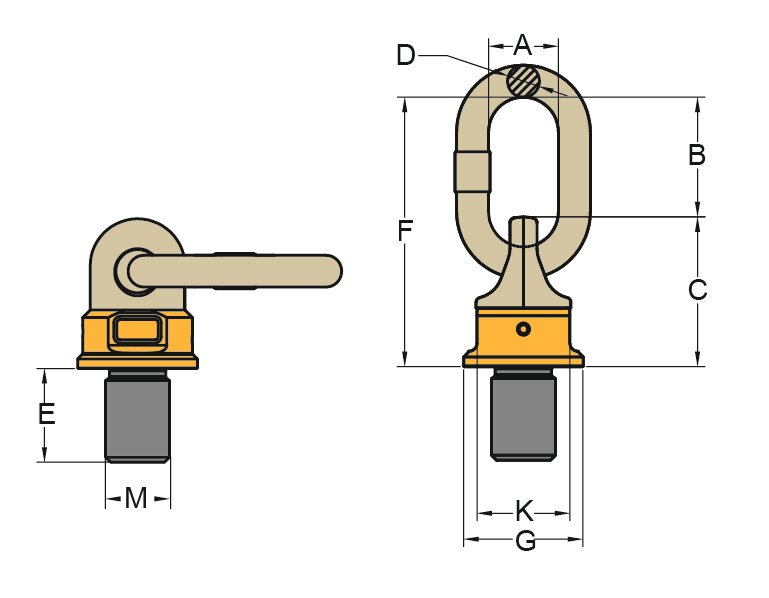

Produkto kodas RDA
t
Sriegis Sriegio žingsnis (E)
mm
Sriegio žingsnis
mm
G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Svoris
kg
CAD
11.428-251-004-01  0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3
11.428-251-007-01 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
11.428-251-007-02 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-03 0,7 M12 25 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-04 1 M14 20 2 36,5 48 34 101 13 53 35 0,4
11.428-251-014-01 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
11.428-251-014-02 1,4 M16 24 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-03 1,4 M16 30 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-04 1,7 M20 30 2,5 36,5 48 34 101 13 53 35 0,5
11.428-251-014-05 1,7 M24 30 3 36,5 48 34 101 13 53 35 0,5
11.428-251-025-01 2,5 M20 30 2,5 52 68 46 127 16 59 35 1
11.428-251-025-02 2,5 M20 40 2,5 52 68 46 127 16 59 35 1
11.428-251-025-03 2,5 M20 50 2,5 52 68 46 127 16 59 35 1,1
11.428-251-025-04 2,5 M20 70 2,5 52 68 46 127 16 59 35 1,1
11.428-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 1,5
11.428-251-040-02 4 M24 36 3 57 75 50 148 19 73 40 1,5
11.428-251-040-03 4 M24 45 3 57 75 50 148 19 73 40 1,5
11.428-251-040-04 4 M24 50 3 57 75 50 148 19 73 40 1,5
11.428-251-040-05 4 M30 35 3,5 57 75 50 148 19 73 40 1,5
11.428-251-067-01 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-02 6,7 M30 45 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-03 6,7 M30 50 3,5 70 95 65 163 19 68 40 2,5
11.428-251-067-04 6,7 M30 60 3,5 70 95 65 163 19 68 40 2,5
11.428-251-080-01 8 M30 35 3,5 81 106 75 201 22 95 50 3,6
11.428-251-080-02 8 M30 45 3,5 81 106 75 201 22 95 50 3,7
11.428-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 3,8
11.428-251-100-02 10 M36 54 4 81 106 75 201 22 95 50 3,9
11.428-251-125-01 12,5 M42 50 4,5 81 106 75 201 22 95 50 3,9
11.428-251-125-02 12,5 M42 60 4,5 81 106 75 201 22 95 50 4
11.428-251-125-03 12,5 M42 63 4,5 81 106 75 201 22 95 50 4
11.428-251-125-04 12,5 M45 60 4,5 81 106 75 201 22 95 50 4,1
11.428-251-125-05 12,5 M48 72 5 81 106 75 201 22 95 50 4,4
11.428-251-170-01 13 M42 60 4,5 104 127 95 256 32 129 70 7,4
11.428-251-170-02 17 M45 60 4,5 104 127 95 256 32 129 70 7,5
11.428-251-170-03 17 M48 60 5 104 127 95 256 32 129 70 7,6
11.428-251-170-04 17 M48 72 5 104 127 95 256 32 129 70 7,7
11.428-251-170-06 18 M56 85 5,5 104 127 95 256 32 129 70 8,1
11.428-251-170-05 18 M56 78 5,5 104 127 95 256 32 129 70 8,1
11.428-251-200-01 20 M64 96 6 104 127 95 256 32 129 70 8,9
11.428-251-200-02 20 M64 110 6 104 127 95 256 32 129 70 9,3
11.428-251-280-01 28 M64 96 6 129 174 115 305 36 131 80 16,4
11.428-251-280-02 28 M72 120 6 129 174 115 305 36 131 80 17,7
11.428-251-280-03 28 M80 150 6 129 174 115 305 36 131 80 19,6
11.428-251-350-01 35 M80 120 6 148 187 135 366 45 179 100 25,3
11.428-251-350-02 35 M90 150 6 148 187 135 366 45 179 100 27,8
11.428-251-400-01 40 M80 120 6 170 210 145 340 45 130 90 31,9
11.428-251-400-02 40 M90 115 6 170 210 145 340 45 130 90 33,6
11.428-251-400-03 40 M90 150 6 170 210 145 340 45 130 90 34,2
11.428-251-400-04 40 M100 150 6 170 210 145 340 45 130 90 35,2

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
