• Posūkio kampas aplink savo ašį 360°
  • Kėlimo kampo diapazonas 180°
  • Magnaflux apkrovos dalių 100% įtrukimų patikra;
  • Kaltinės dalys ir varžtai yra atsekami iki bandymo sertifikato;
  • ​​​​​​​Varžtai su metriniais sriegiais (ASME / ANSI B18.3.1M);
  • Bandymo apkrova – 2,5 x RDA;
  • Nuovargio apkrova – 1,5 x RDA;
  • Greitas ir paprastas montavimas, reikia tik įsriegtos kiaurymės.
  • Medžiaga: Legiruotas plienas, grūdintas
  • Žymėjimas: Atitinka standartą, CE žymėjimas
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas RDA
t

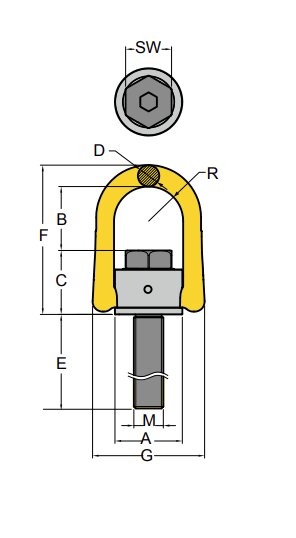

Užveržimo jėga (Nm) Sriegis Sriegio ilgis E (mm) Sriegio žingsnis (mm) A (mm) B (mm) C (mm) D (mm) F (mm) G (mm) H (mm) R (mm) S (mm) SW
mm
Svoris
kg
CAD
11.428-231-005-105L 0,5 30 M 8 83 1,25 33 42 28 11 80 58 23 17 6 13 0,3
11.428-231-007-125L 0,7 60 M 10 103 1,5 33 41 29 11 80 58 23 17 6 17 0,4
11.428-231-010-150L 1 100 M 12 128 1,75 33 40 31 11 80 58 23 17 8 19 0,4
11.428-231-020-185L 2 150 M 16 149 2 50 54 46 17 117 90 36 27 10 24 1,1
11.428-231-030-230L 3 250 M 20 194 2,5 50 52 49 17 117 90 36 27 12 30 1,4
11.428-231-050-265L 5 400 M 24 221 3 72 81 59 25 163 125 44 37 14 36 3,2
11.428-231-078-340L 7,8 500 M 30 278 3,5 87 94 81 30 204 148 62 46 17 46 6,3
11.428-231-125-300L 12,5 1 000 M 36 225 4 110 112 98 36 247 188 75 57 22 55 10,9
11.428-231-156-350L 15,6 1 500 M 42 268 4,5 110 101 108 36 247 188 83 57 24 65 13,9
11.428-231-200-385L 20 2 000 M 48 303 5 110 97 113 36 248 188 83 57 27 75 14,7

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
