• Posūkio kampas aplink savo ašį 360°
  • Kėlimo kampo diapazonas 90°
  • Magnaflux apkrovos dalių 100% įtrukimų patikra;
  • Kaltinės dalys ir varžtai yra atsekami iki bandymo sertifikato;
  • ​​​​​​​Varžtai su metriniais sriegiais (ASME / ANSI B18.3.1M);
  • Bandymo apkrova – 2,5 x RDA;
  • Nuovargio apkrova – 1,5 x RDA;
  • Greitas ir paprastas montavimas, reikia tik įsriegtos kiaurymės.
  • Medžiaga: Legiruotas plienas, grūdintas
  • Žymėjimas: Atitinka standartą, CE žymėjimas
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
Pasirinkite reikiamo dydžio produktą.
Produkto kodas RDA
t
Užveržimo jėga
Nm
Sriegis Sriegio žingsnis (E)
mm
Sriegio žingsnis
mm

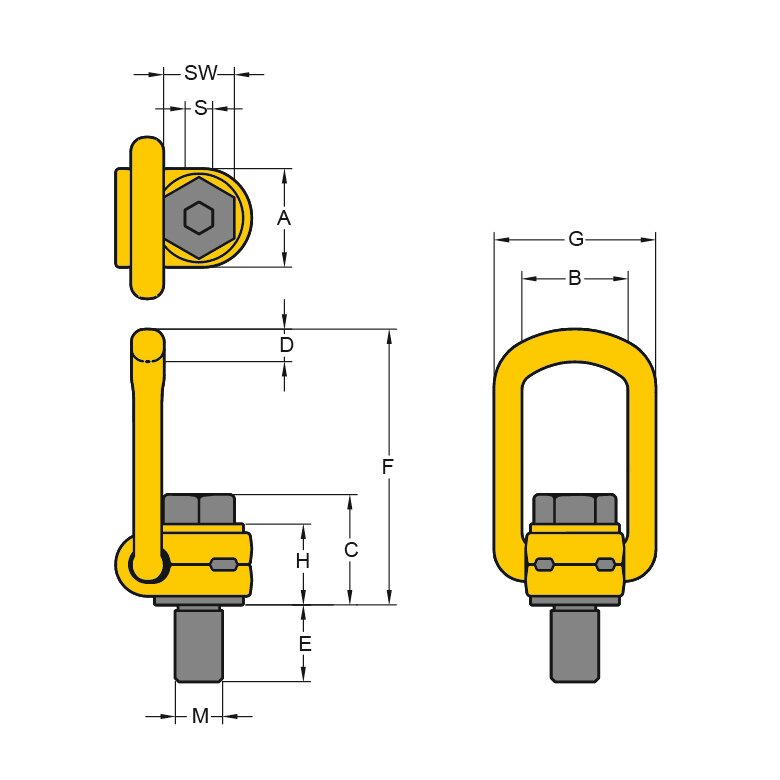

A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
S
mm
SW
mm
Svoris
kg
CAD
11.428-211-003/105L 0,3 30 M 8 76 1,25 30 35 35 10 85 55 29 6 13 0,3
11.428-211-006/125L 0,63 60 M 10 96 1,5 30 35 36 10 85 55 29 6 17 0,4
11.428-211-010/150L 1 100 M 12 114 1,75 33 37 44 14 98 57 36 8 19 0,6
11.428-211-015/185L 1,5 150 M 16 149 2 33 37 46 14 98 57 36 10 24 0,7
11.428-211-025/230L 2,5 250 M 20 186 2,5 50 54 57 17 140 82 44 12 30 1,7
11.428-211-040/265L 4 400 M 24 221 3 50 54 59 17 140 82 44 14 36 2,1
11.428-211-050/340L 5 500 M 30 278 3,5 60 65 81 23 170 99 62 17 46 4,3
11.428-211-080/300L 8 800 M 36 222 4 77 85 101 27 225 124 78 22 55 7,3
11.428-211-100/350L 10 1 000 M 42 272 4,5 77 85 104 27 225 124 78 24 65 8,7

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti

Instrukcijos
