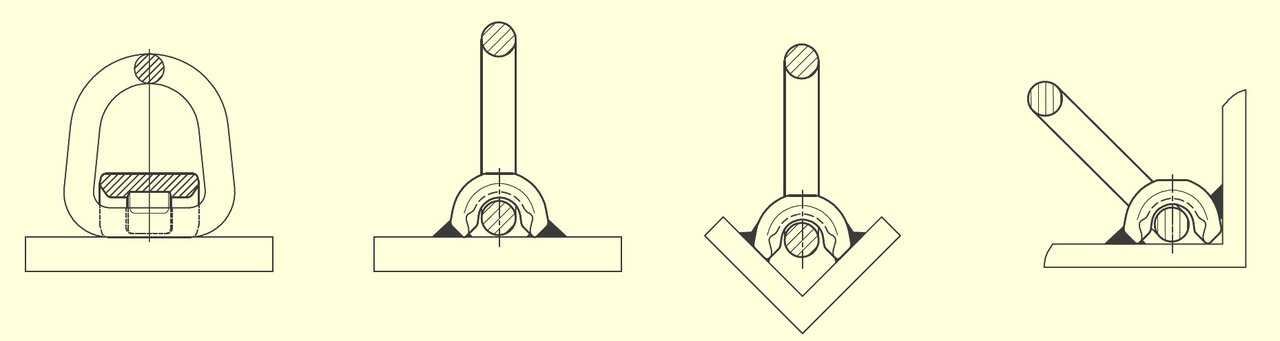

Bendra informacija: Kėlimo kilpos gali būti naudojamos pilna apkrova visomis kryptimis. Kilpos yra sukonstruotos taip, kad nenaudojant ji gali būti palenkiama prie paviršiaus siekiant išvengti pažeidimų.

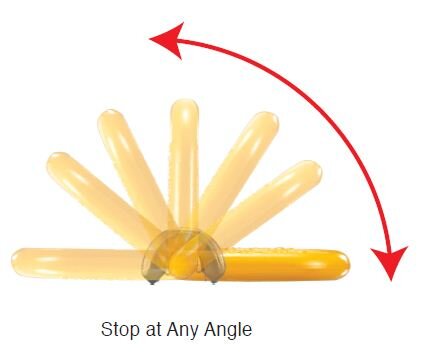

  • Savybės: Apkrautos kilpos darbo diapazonas 180° ir dirbant šiame diapazone kilpos RDA nemažėja.
  • Medžiaga: Legiruotas plienas; Privirinamoji dalis iš plieno St 52.
  • Žymėjimas: Atitinka standartą, Saugi darbinė apkrova (RDA), dydid ir serijinis numeris.
  • Temperatūros diapazonas: nuo -40° iki +200°C (nemažinant RDA).
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas RDA
t

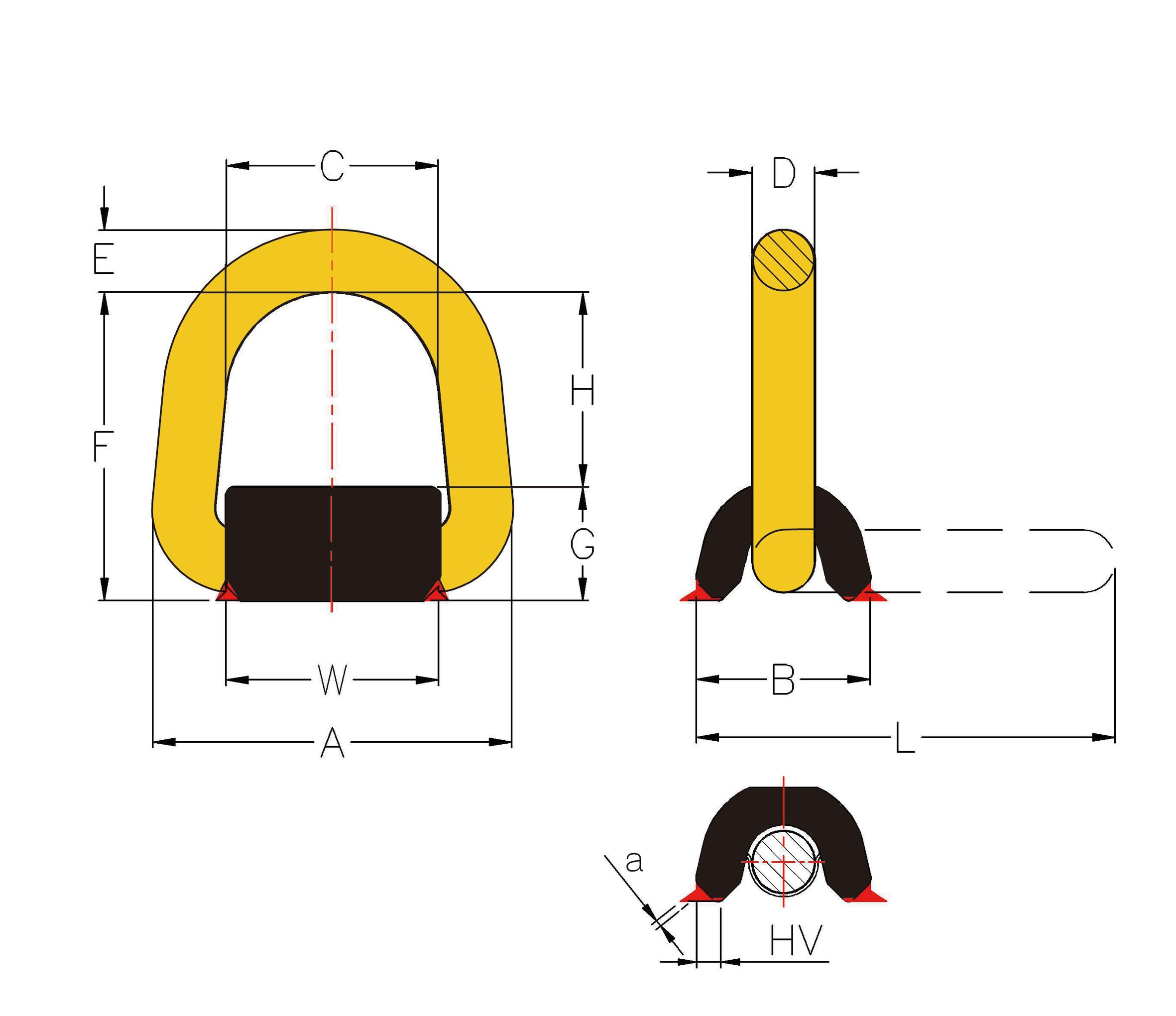

A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L (mm) W (mm) HV
mm
a (mm) Svoris
kg
CAD
11.428-057-01T 1 83 37 48 14 14 75 26 49 105 48 5 3 0,5
11.428-057-03T 3 98 48 58 17 17 85 31 54 112 54 6 3 0,9
11.428-057-05T 5 120 56 66 22 22 92 37 55 154 56 7 3 1,3
11.428-057-08T 8 121 68 68 26 26 122 47 75 169 55 10 4 2,6
11.428-057-10T 10 146 68 82 20 30 125 47 78 191 70 10 4 2,8

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
