Bendra informacija: Kėlimo trikampio paskirtis yra tokia pati kaip ir traversų. Nurodyta saugi darbinė apkrova galioja kai viršutinis kampas yra 90°. Kai viršutinis kapas 90°-120° darbinė apkrova sumažinama 30%. Visi kėlimo trikampiai komplektuojami su dviem jungtimis atitinkamai pagal lentelę.
Konstrukcija: Išpjautas metalo lakštas. Angos jungtims.


Bandymas: 1,5 x saugi darbinė apkrova.

  • Medžiaga: Plokštė iš aukščiausio stiprumo konstrukcinio plieno.
  • Žymėjimas: Saugi darbinė apkrova (RDA), serijinis numeris, traversos svoris ir CE ženklinimas.
  • Padengimas: Dažyta geltona spalva.
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas RDA
(t)

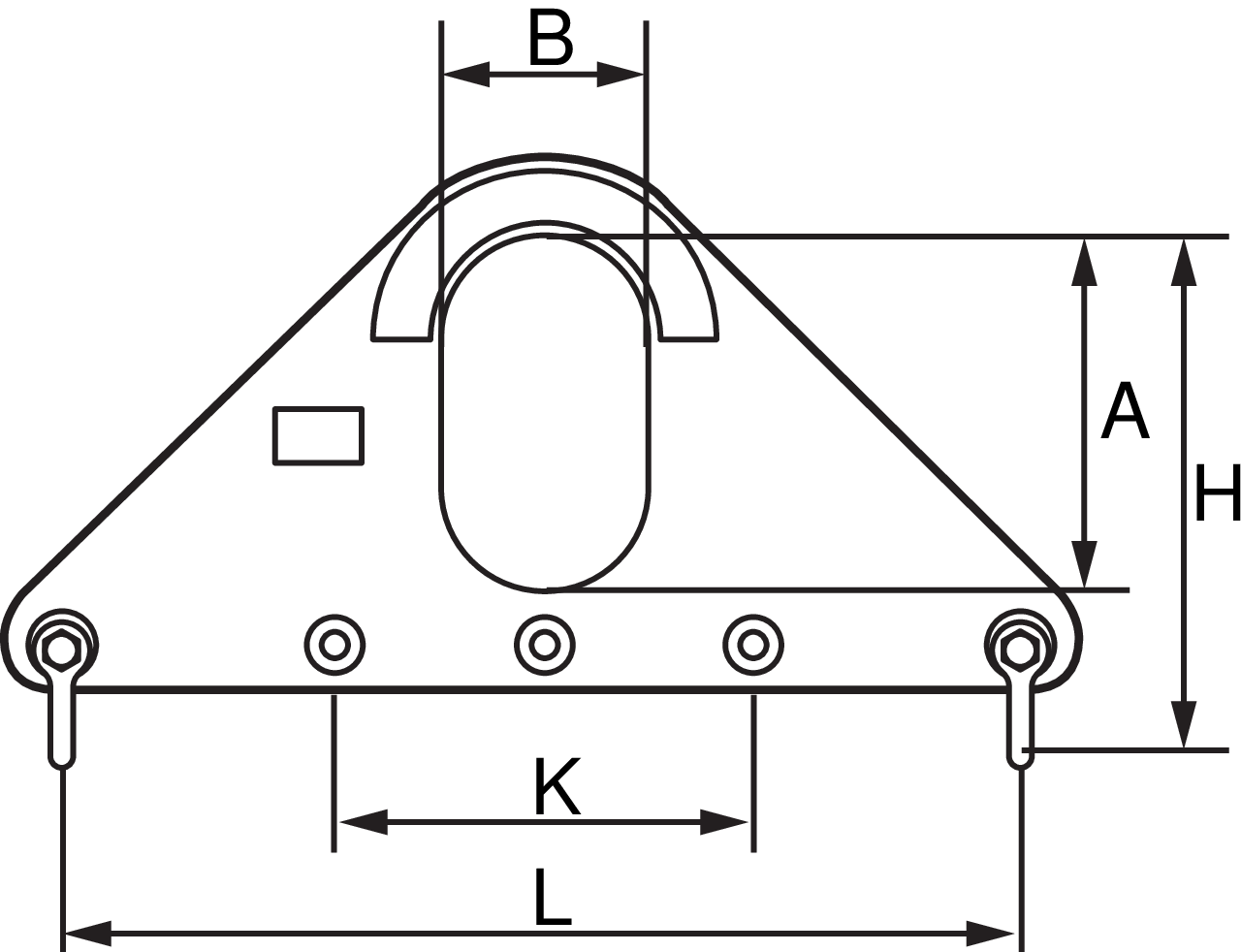

Shackle A (mm) B (mm) H (mm) K (mm) L (mm) Svoris
(kg)
CAD
13.406670020 2 11,311 250 150 340 290 700 13
13.406670040 4 11,311 250 150 360 290 700 20
13.406670060 6 11,311 250 150 375 290 700 31
13.406670100 10 11,311 300 180 460 360 870 55
13.406670150 15 11,311 300 180 490 360 870 74
13.406670200 20 11,311 300 180 525 360 870 100
