pewag

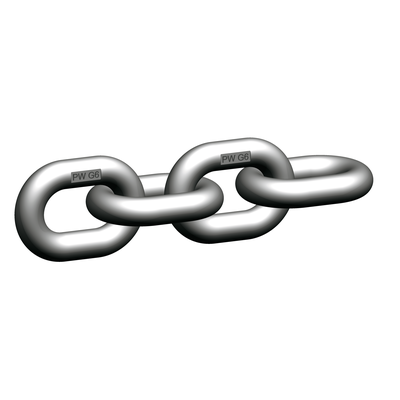

Bendra informacija: Aukštos kokybės nerūdijančio plieno kėlimo grandinė.

Standartas: DIN 5687-1; EN 818-2

  • Medžiaga: 1.4404 (AISI 316 L).
  • Žymėjimas: Atitinka standartą
  • Standartas: EN 818-2
  • Atsargos koeficientas: 4:1
  • Klasė: 6
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas Grandinės Ø
mm
RDA
t
Min. trūkimo riba
kN

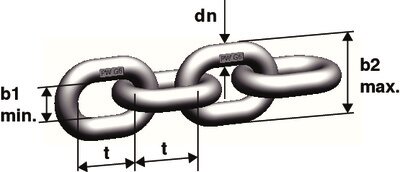

Inside width b1 min
mm
Outside width b2 max.
mm
t
mm
Svoris
kg/m
CAD
11.6337931 4 0,4 16 5,8 14,8 12 0,4
11.6338094 5 0,63 25 7,5 18,5 15,1 0,61
11.6338110 6 0,9 37,5 8 21,5 18 0,88
11.6338113 7 1,25 50 9,5 25,2 21 1,19
11.6338116 8 1,6 63 10,8 28,6 24 1,53
11.6339568 10 2,5 100 13,5 36,0 30 2,4
11.6339904 13 4,25 170 17,5 46,8 39 4,05
11.6340205 16 6,3 250 21,5 57,6 48 6

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
