Konstrukcija: Kilpa/kablys. Kiti antgaliai pagal specialų užsakymą.
Standartas: DIN 1480.

  • Medžiaga: Plienas C15.
  • Padengimas: Cinkuotas.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

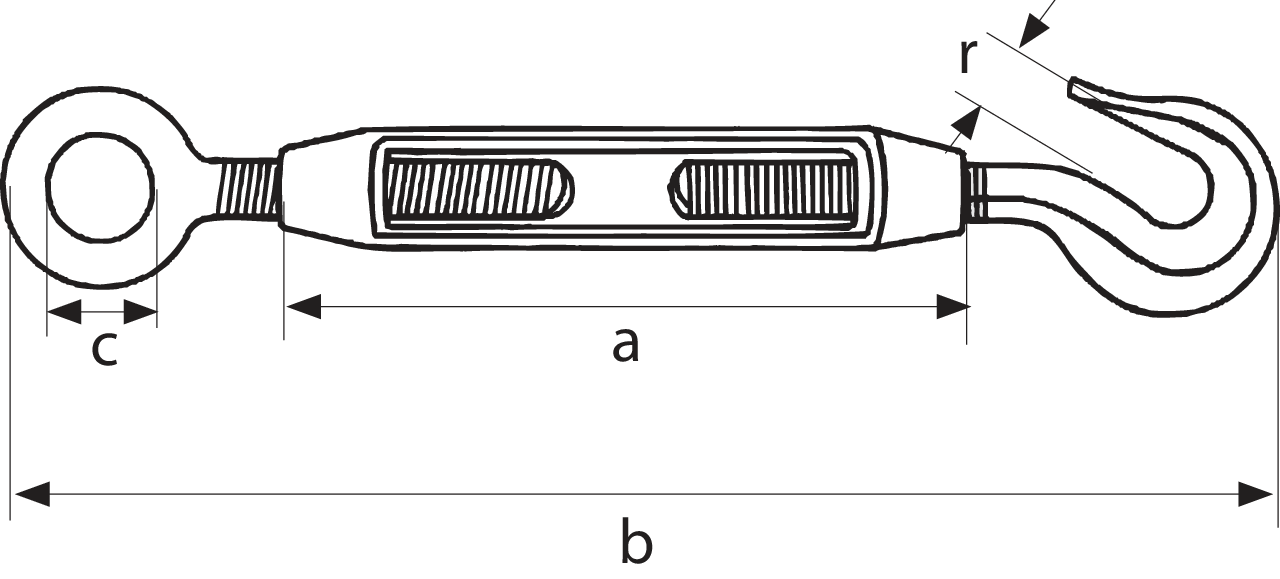

Produkto kodas Tipas Sriegis b min. - maks. (mm) A (mm) r
mm
C (mm) Svoris
kg/100pc
CAD
11.54148006HE VR06SK1480 M6 172 - 252 110 8,5 9 9,5
11.54148008HE VR08SK1480 M8 182 - 257 110 11,0 10 16,5
11.54148010HE VR10SK1480 M10 213 - 298 125 13,5 14 29
11.54148012HE VR12SK1480 M12 238 - 318 125 15,5 16 43
11.54148014HE VR14SK1480 M14 263 - 353 140 18,5 18 62
11.54148016HE VR16SK1480 M16 320 - 430 170 19,0 22 92
11.54148020HE VR20SK1480 M20 367 - 497 200 20,5 24 163
11.54148022HE VR22SK1480 M22 398 - 543 220 26,0 27 220
11.54148024HE VR24SK1480 M24 447 - 617 255 26,0 27 300
* Paklaida: +/- 5%.
Kiti išmatavimai pagal užklausimą.
