pewag

Bendra informacija: Aukštos kokybės nerūdijančio plieno kėlimo grandinė.

Standartas: DIN 5687-1; EN 818-2

  • Medžiaga: 1.4404 (AISI 316 L).
  • Žymėjimas: Atitinka standartą
  • Standartas: EN 818-2
  • Atsargos koeficientas: 4:1
  • Klasė: 6
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas Skersmuo
mm
RDA
t
Min. trūkimo riba
kN
Min. trūkimo riba
t

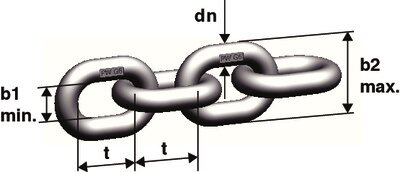

Nominal dia. dn
mm
Inside width b1 min
mm
Outside width b2 max.
mm
t
mm
Svoris
kg/m
CAD
11.6337931 WOX 4-6 4 0,4 16 1,6 4 5,8 14,8 12 0,4
11.6338094 WOX 5-6 5 0,63 25 2,6 5 7,5 18,5 15,1 0,61
11.6338110 WOX 6-6 6 0,9 37,5 3,8 6 8 21,5 18 0,88
11.6338113 WOX 7-6 7 1,25 50 5,1 7 9,5 25,2 21 1,19
11.6338116 WOX 8-6 8 1,6 63 6,4 8 10,8 28,6 24 1,53
11.6339568 WOX 10-6 10 2,5 100 10,2 10 13,5 36,0 30 2,4
11.6339904 WOX 13-6 13 4,25 170 17,3 13 17,5 46,8 39 4,05
11.6340205 WOX 16-6 16 6,3 250 25,5 16 21,5 57,6 48 6
