Gunnebo Industries

Konstrukcija: Tinkamas kėlimo darbams.


Išbandymo apkrova: 2 x saugi darbinė apkrova.


  • Medžiaga: Nerūdijantis plienas atsparus rūgštims. AISI 316.
  • Žymėjimas: CE žymėjimas, Saugi darbinė apkrova (išskyrus M5 and M6).
  • Padengimas: Poliruotas.
  • Atsargos koeficientas: 6:1
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

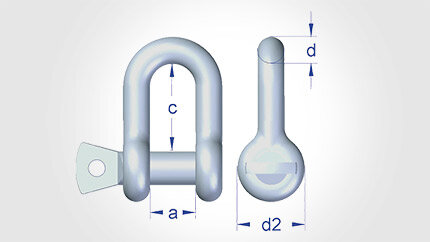

Produkto kodas Tipas RDA
t
Sriegis d1 (mm) D2
mm
A (mm) c* (mm) D (mm) Svoris
kg
CAD
11.39A073008S 105-S 0,4 M8 8 16 16 30 8 0,07
11.39A073010S 106-S 0,6 M10 10 20 20 38 10 0,13
11.39A073012S 107-S 0,9 M12 12 24 26 48 12 0,29
11.39A073016S 108-S 1,5 M16 16 33 24 52 13 0,54
11.39A073020S 109-S 2,5 M20 19 40 28 65 16 0,89
11.39A073022S 110-S 3 M22 22 48 31 60 19 1,4
* Paklaida: +/- 5%.
Kiti išmatavimai ir tipai pagal užklausimą.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
