Haklift

Bendra informacija: Pagrindinis kėlimo žiedas 3-jų ir 4-jų šakų stropams.

  • Medžiaga: 8 klasės legiruotas plienas.
  • Žymėjimas: Atitinka standartą, CE žymėjimas
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Dėmesio: Netinka termiškai apdoroti.
  • Atsargos koeficientas: 4:1
  • Klasė: 8
Pasirinkite reikiamo dydžio produktą.

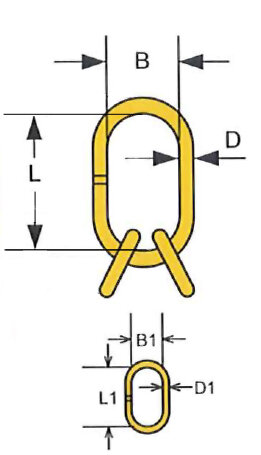

Produkto kodas RDA
t
Grandinei iš 3/4-šakų
mm
L
mm
B
mm
D
mm
B1
mm
D1
mm
L1
mm
Svoris
kg
CAD
11.018SLR094-11/16 2,4 6 135 75 18 25 14 54 1,2
11.018SLR094-3/4 4,3 7/8 160 90 22 34 16 70 2,2
11.018SLR094-7/8 6,7 10 180 100 26 40 18 85 3,4
11.018SLR094-1-1/8 11,2 13 200 110 32 50 22 115 6
11.018SLR094-1-1/4 17 16 260 140 36 65 26 140 10
11.018SLR094-1-1/2 26,5 20 350 190 51 70 32 150 23,3
11.018SLR094-1-3/4 32 22 350 190 51 75 36 170 25,9
11.018SLR094-2 45 26 400 200 57 80 40 170 35,2

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
