Codipro

Bendra informacija: Įsukama kėlimo kilpa CODIPRO DSR UP turi penkiagubą apsaugą nuo lūžių visomis kryptimis. Kilpas galima įsigyti su metriniu ar coliniu sriegiu. Su metriniu sriegiu galima įsigyti įvairių ilgių.

Kėlimo žiedas turi būti pasuktas tempimo/kėlimo kryptimi prieš krovinio kabinimą – negalima sukti esant užkabintam kroviniui.

  • Savybės: 360° pasukama kėlimo kilpa. Apkrautos kilpos darbo diapazonas 180° ir dirbant šiame diapazone kilpos RDA nemažėja. Keičiamas šešiakampis varžtas yra 10.9 klasės.
  • Medžiaga: Legiruotas plienas
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA), sriegio dydis ir serijinis numeris.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 5:1
Pasirinkite reikiamo dydžio produktą.

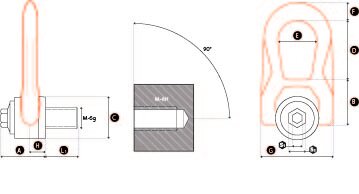

Produkto kodas RDA
t
Sriegis StandardL1
mm
Užveržimo jėga
Nm
S1, mm S2, mm A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Svoris
kg
CAD
11.41DSRM10 0,7 M10 (x1.50) 18 10 8 16 33 30 30 38 27 14 53 9,5 0,3
11.41DSRM12 1,05 M12 (x1.75) 21 15 8 16 33 30 30 38 27 14 53 9,5 0,3
11.41DSRM14 1,4 M14 (x2) 23 30 8 20 45 40 45 53 38 17 76 13 0,9
11.41DSRM16 2 M16 (x2) 27 50 8 20 45 40 45 53 38 17 76 13 0,9
11.41DSRM20 2,5 M20 (x2.5) 30 100 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSR M 22 UP 3,5 M22 (x2.5) 33 120 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSR M 24 UP 4,4 M24 (x3) 36 160 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSR M 27 UP 5,7 M27 (x3) 40 200 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSR M 30 6T3 UP 6 M30 (x3.5) 45 250 14 24 62 55 60 83 55 25 115 19 2,7

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
