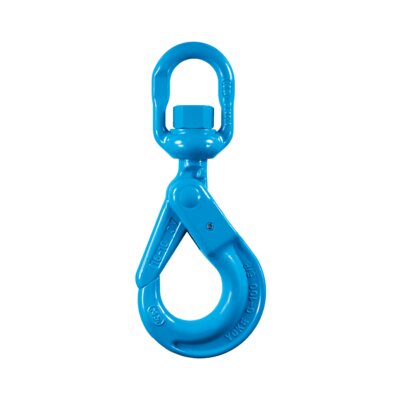

Bendra informacija: Kablys su apsauga prie grandinės X-043/S 25% didesnis RDA nei tradicinių G80 produktų. Bandymai atlikti pagal DIN PAS 1061 ir ASTM A952 / A 952M. Bandymo apkrova 2,5 x RDA, su kiekvienos pagamintos partijos sertifikatu. Nuovargio bandymas įvertintas naudojant 20 000 ciklų, kai apkrova 1,5 karto didesnis už RDA. Grūdinimo temperatūra mažiausiai 400 ° C

  • Medžiaga: Legiruotas plienas, 10 klasė.
  • Žymėjimas: Atitinka standartą, Tipas, dydis, klasė, CE.
  • Padengimas: Dažytas
  • Standartas: EN 1677-3
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas RDA
t
Grandinės Ø
mm
A
mm
B
mm
D
mm
H
mm
K
mm
P
mm
T
mm
Svoris
kg
CAD
11.16X-027-06 1,4 6 32 22 12 19 149 28 15 0,7 -
11.16X-027-07 2,5 7, 8 36 29 13 24 186 34 20 1,2 -
11.16X-027-10 4 10 41 34 16 30 218 44 26 2 -
11.16X-027-13 6,7 13 46 43 21 39 276 51 30 4,1 -
11.16X-027-16 10 16 61 50 23 49 329 60 36 7,2 -
11.16X-027-20 16 20 74 82 25 65 387 70 53 13 -
11.16X-027-22 19 22 97 95 33 63 457 80 49 20 -
11.16X-027-26 26,5 26 123 115 42 69 535 99 56 33 -

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
