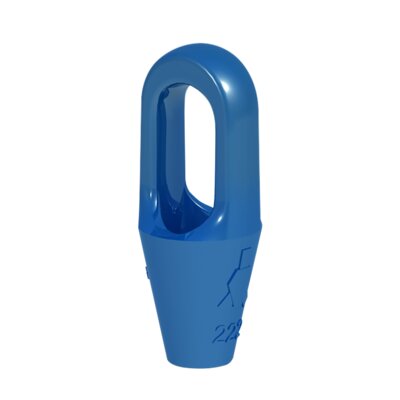

Bendra informacija: Kaltinio plieno kilpos tipo užpilamas antgalis. Užliejamas su WIRELOCK komponentiniu mišiniu.

Nuo CSS 296 iki CSS 201 galimi tik cinkuoti.

  • Medžiaga: Grūdintas lietinis plienas.
  • Žymėjimas: Atitinka standartą, CE žymėjimas
  • Temperatūros diapazonas: - nuo 40 ° C iki + 110 ° C - naudojant aukštesnėje temperatūroje, sumažinant LGN.
  • Padengimas: Karštas cinkavimas (G) arba dažytas (P)
  • Standartas: EN 10204
  • Dėmesio: Visada palyginkite antgalio ir plieno lyno trūkimo ribas.
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas Min. trūkimo riba Lyno Ø
mm
Spiralinio lyno Ø
mm
Padengimas TL
mm
TA
mm
A
mm
B
mm
C
mm
Ø H
mm
K
mm
T
mm
Svoris
kg
CAD
10.10CSS296.GAL 8 6-7 G 101 37 50 40 11 9,1 22 13 0,3
10.10CSS297.GAL 12 8-10 G 119 43 57 48 14 12,6 25 18 0,5
10.10CSS298.GAL 20 11-13 G 140 51 64 59 17,5 14,6 30 23 0,7
10.10CSS299.GAL 25 14-16 13 G 162 67 76 65 21 18,1 36 26 1,4
10.10CSS200.GAL 40 18-19 14-16 G 194 76 89 78 27 21,9 42 32 2,2
10.10CSS201.GAL 55 20-22 18-19 G 224 92 101 90 33 24,9 47 38 3,8
10.10CSS204 75 23-26 20-22 P 253 104 114 103 36 28,8 57 44 5,4
10.10CSS204.GAL 75 23-26 20-22 G 253 104 114 103 36 28,8 57 44 5,4
10.10CSS207.GAL 90 27-30 23-26 G 282 114 127 116 39 32,9 65 51 7
10.10CSS207 90 27-30 23-26 P 282 114 127 116 39 32,9 65 51 7
10.10CSS212.GAL 125 31-36 27-28 G 312 126 139 130 43 39,2 71 57 10
10.10CSS212 125 31-36 27-28 P 312 126 139 130 43 39,2 71 57 10
10.10CSS215 150 37-39 30-32 P 358 136 152 155 51 42,5 81 63 13
10.10CSS215.GAL 150 37-39 30-32 G 358 136 152 155 51 42,5 81 63 13
10.10CSS217 170 40-42 33-35 P 390 146 165 171 54 45,5 83 70 17
10.10CSS217.GAL 170 40-42 33-35 G 390 146 165 171 54 45,5 83 70 17
10.10CSS219 225 43-48 36-40 P 443 171 190 198 55 52,5 93 76 26
10.10CSS219.GAL 225 43-48 36-40 G 443 171 190 198 55 52,5 93 76 26
10.10CSS222 280 49-54 42-45 P 502 193 216 224 62 59,1 100 82 37
10.10CSS222.GAL 280 49-54 42-45 G 502 193 216 224 62 59,1 100 82 37
10.10CSS224.GAL 360 55-60 46-48 G 548 216 228 247 73 65,1 112 92 50
10.10CSS224 360 55-60 46-48 P 548 216 228 247 73 65,1 112 92 50
10.10CSS226.GAL 425 61-68 50-54 G 257 241 248 270 79 73,4 140 102 66
10.10CSS226 425 61-68 50-54 P 257 241 248 270 79 73,4 140 102 66
10.10CSS227 460 69-75 56-62 P 644 273 279 286 79 79,4 159 124 91
10.10CSS227.GAL 460 69-75 56-62 G 644 273 279 286 79 79,4 159 124 91
10.10CSS228 560 76-80 64-67 P 696 292 315 298 83 88,2 171 133 117
10.10CSS228.GAL 560 76-80 64-67 G 696 292 315 298 83 88,2 171 133 117
10.10CSS229.GAL 625 81-86 69-76 G 743 311 330 311 102 92,4 184 146 125
10.10CSS229 625 81-86 69-76 P 743 311 330 311 102 92,4 184 146 125
10.10CSS230.GAL 720 87-93 78-86 G 788 330 356 330 102 98,8 197 159 176
10.10CSS230 720 87-93 78-86 P 788 330 356 330 102 98,8 197 159 176
10.10CSS231.GAL 875 94-102 88-96 G 845 362 381 356 108 107,8 216 178 228
10.10CSS231 875 94-102 88-96 P 845 362 381 356 108 107,8 216 178 228
10.10CSS233.GAL 1 200 108-115 98-110 G 1 000 405 450 425 125 129,5 235 190 323
10.10CSS233 1 200 108-115 98-110 P 1 000 405 450 425 125 129,5 235 190 323
10.10CSS240 1 400 120-130 112-124 P 1 150 450 500 525 125 147,1 260 200 447
10.10CSS240.GAL 1 400 120-130 112-124 G 1 150 450 500 525 125 147,1 260 200 447
10.10CSS245.GAL 1 600 135-140 125-132 G 1 185 520 540 495 150 153,9 290 220 645
10.10CSS245 1 600 135-140 125-132 P 1 185 520 540 495 150 153,9 290 220 645
10.10CSS250 2 000 142-153 133-143 P 1 285 545 585 530 170 171,1 305 240 741
10.10CSS250.GAL 2 000 142-153 133-143 G 1 285 545 585 530 170 171,1 305 240 741
10.10CSS255 2 220 154-165 144-154 P 1 370 575 630 565 175 185,1 330 250 860
10.10CSS255.GAL 2 220 154-165 144-154 G 1 370 575 630 565 175 185,1 330 250 860
10.10CSS260.GAL 2 500 166-178 155-166 G 1 450 595 680 590 180 199,1 330 270 985
10.10CSS260 2 500 166-178 155-166 P 1 450 595 680 590 180 199,1 330 270 985
10.10CSS265.GAL 2 800 180-191 167-179 G 1 535 625 725 620 190 213 350 290 1 183
10.10CSS265 2 800 180-191 167-179 P 1 535 625 725 620 190 213 350 290 1 183
10.10CSS270 3 200 192-204 180-191 P 1 635 690 775 650 210 228,5 395 305 1 487
10.10CSS270.GAL 3 200 192-204 180-191 G 1 635 690 775 650 210 228,5 395 305 1 487
