Pagrindinis / PRODUKTŲ KATALOGAS / PLIENINIAI LYNAI IR KOMPONENTAI / PLIENINIŲ LYNŲ KOMPONENTAI / Antgaliai / Atviras lyno antgalis OWS

Bendra informacija: atviras antgalis su pleištu skirtas plieniniams lynams tvirtinti prie konstrukcijų. Prieš naudojimą būtina perskaityti naudojimo instrukcija.

Medžiaga: Legiruotas plienas su aukštomis mechaninėmis savybėmis.
Žymėjimas: CE žymėjimas
Temperatūros diapazonas: nuo - 40°C iki + 110°C

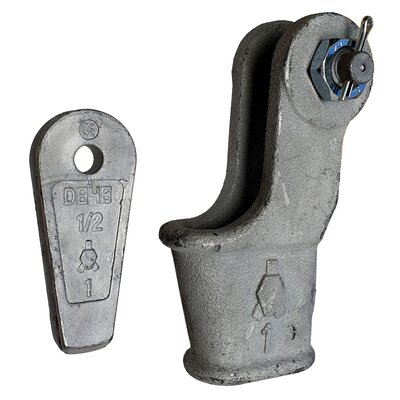

Padengimas: Dažytas mėlynai arba cinkuotas.
Pastaba: 6 ir 8 gijų plieninio lyno efektyvumas, naudojant atvirą antgalį su pleištu, yra 80% nuo vardinės plieninio lyno minimalios trūkimo ribos.

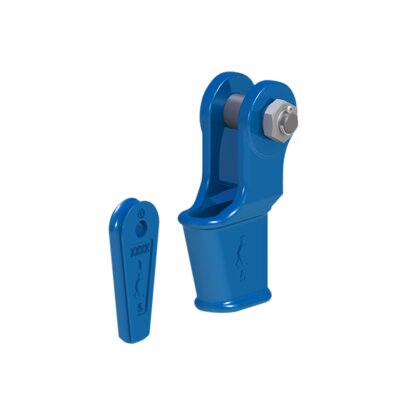

Atviras lyno antgalis OWS

-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

Produkto kodas	Min. trūkimo riba t	For wire Ø mm	A mm	B mm	C mm	øP mm	T mm	TL mm	TB mm	W mm	Svoris kg
10.20OWS0.25B.GAL	8	7-8	110	18	36	16	9	128	51	18	0,8
10.20OWS0.5B.GAL	12	9-10	145	23	46	21	11	168	63	21	1,7
10.20OWS1B	20	11-13	157	29	57	25	12	185	67	25	2,1
10.20OWS1B.GAL	20	11-13	157	29	57	25	12	185	67	25	2,1
10.20OWS2B	25	14-16	190	35	70	30	15	225	85	31	4
10.20OWS2B.GAL	25	14-16	190	35	70	30	15	225	85	31	4
10.20OWS3B.GAL	40	18-19	210	40	80	35	16	250	95	38	7
10.20OWS3B	40	18-19	210	40	80	35	16	250	95	38	7
10.20OWS4B	55	20-22	252	48	95	41	18	300	110	44	10
10.20OWS4B.GAL	55	20-22	252	48	95	41	18	300	110	44	10
10.20OWS5B	75	23-26	298	55	110	51	22	353	128	51	15
10.20OWS5B.GAL	75	23-26	298	55	110	51	22	353	128	51	15
10.20OWS6B	90	27-29	322	65	130	57	25	387	142	57	21
10.20OWS6B.GAL	90	27-29	322	65	130	57	25	387	142	57	21
10.20OWS7B	110	30-32	350	73	146	63	28	423	155	63	31
10.20OWS7B.GAL	110	30-32	350	73	146	63	28	423	155	63	31
10.20OWS8B.GAL	125	34-36	400	74	148	64	28	474	160	70	37
10.20OWS8B	125	34-36	400	74	148	64	28	474	160	70	37
10.20OWS9B	150	37-39	450	80	142	70	30	530	177	77	51
10.20OWS9B.GAL	150	37-39	450	80	142	70	30	530	177	77	51
10.20OWS10B	170	40-42	500	87	160	76	33	587	187	76	64
10.20OWS10B.GAL	170	40-42	500	87	160	76	33	587	187	76	64
10.20OWS11B	225	43-48	550	100	186	89	39	650	215	89	96
10.20OWS11B.GAL	225	43-48	550	100	186	89	39	650	215	89	96
10.20OWS12B	280	49-52	637	105	205	95	46	740	244	101	130
10.20OWS12BGAL	280	49-52	637	105	205	95	46	740	244	101	130
10.20OWS13B	360	54-58	660	125	250	108	54	785	275	114	180
10.20OWS13B.GAL	360	54-58	660	125	250	108	54	785	275	114	180
10.20OWS14B	425	60-68	835	135	270	121	60	970	300	127	275
10.20OWS14B.GAL	425	60-68	835	135	270	121	60	970	300	127	275
10.20OWS15B	460	72-76	1 000	150	300	133	76	1 150	355	146	440
10.20OWS15B.GAL	460	72-76	1 000	150	300	133	76	1 150	355	146	440
10.20OWS16B	625	81-86	1 160	150	300	140	79	1 310	375	159	510
10.20OWS16B.GAL	625	81-86	1 160	150	300	140	79	1 310	375	159	510

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD

Atsisiusti
