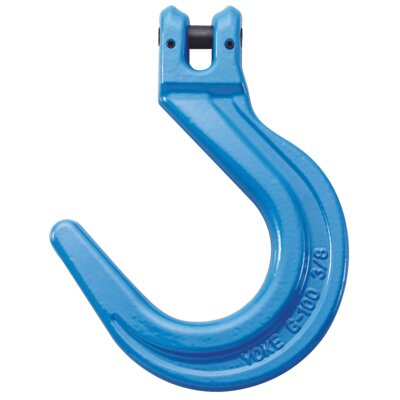

Bendra informacija: Bent 25% didesnis RDA nei tradicinių G80 produktų. Bandymai atlikti pagal DIN PAS 1061 ir ASTM A952 / A 952M. Bandymo apkrova 2,5 x RDA, su kiekvienos pagamintos partijos sertifikatu. Nuovargio bandymas įvertintas naudojant 20 000 ciklų, kai apkrova 1,5 karto didesnis už RDA. Grūdinimo temperatūra mažiausiai 400 ° C.



  • Medžiaga: Legiruotas plienas, 10 klasė.
  • Žymėjimas: Atitinka standartą, Tipas, dydis, klasė, CE.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas RDA
t
Grandinės Ø
mm
A
mm
H
mm
K
mm
P
mm
T
mm
Svoris
kg
CAD
11.11X-046-07 2,5 7,8 9 27 133 62 19 0,95 -
11.11X-046-10 4 10 11 32 163 74 23 1,8 -
11.11X-046-13 6,7 13 14 39 200 88 32 3,6 -
11.11X-046-16 10 16 18 47 239 98 41 6,4 -
11.11X-046-20 16 20 21 62 305 113 46 11,2 -

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
