Bendra informacija: pagrindinis žiedas skirtas 3-4 šakų grandininiams, lyniniams ar tekstiliniams stropams. 25% didesne RDA liginant su 8 klasės žiedais.

Bandymo apkrova: 2,5 x RDA.

Metalo nuovargio bandymas: 20000 ciklų su 1,5 x RDA apkrovą.

  • Medžiaga: Legiruotas plienas, 10 klasė
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Dydis, Partijos Nr., CE
  • Temperatūros diapazonas: nuo -40° iki +200°C
  • Padengimas: Dažytas
  • Standartas: EN 1677-4
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

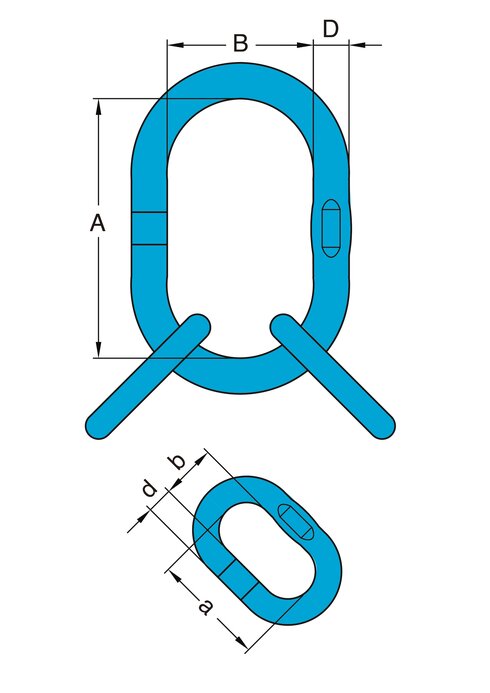

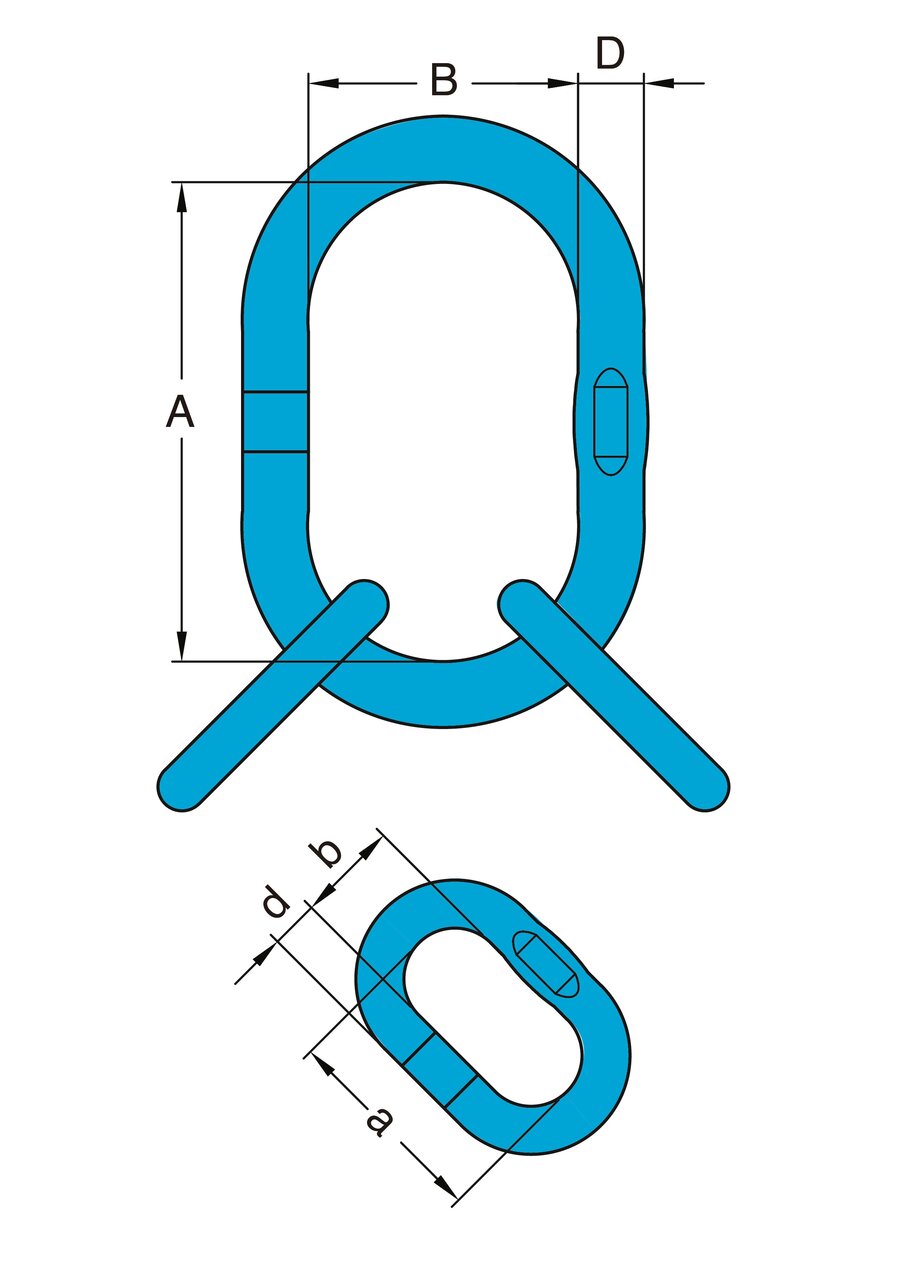

Produkto kodas Tipas RDA
t
Bandymo apkrova
kN
For chain gr 10 Ø 3-4 leg
mm
Kablio dydis pagal DIN 15401 RDA
t
D
mm
A
mm
B
mm
d
mm
a
mm
b
mm
Svoris
kg
CAD
11.02X-006-19 BD-19 + 2 DD+13 4,2 103 6 5 4,2 19 135 75 13 54 25 1,3 -
11.02X-006-22 BD-22 + 2 DD+16 8,2 201 7,8 6 8,2 22 160 90 16 70 34 2,2 -
11.02X-006-28 BD-28 + 2 DD+19 10,7 262 10 8 10,7 28 180 100 19 85 40 3,9 -
11.02X-006-32 BD-32 + 2 DD+22 15,7 385 13 10 15,7 32 200 110 22 115 50 6,1 -
11.02X-006-36 BD-36 + 2 DD+28 22,2 544 16 16 22,2 36 260 140 28 140 65 10,6 -
11.02X-006-50 BD-50 + 2 DD+32 34,1 835 20 32 34,1 50 300 200 32 150 70 21,2 -
11.02X-006-501 BD-50 + 2 DD+36 40 980 22 32 40,0 50 300 200 36 170 75 23,8 -
11.02X-006-60 BD-60 + 2 DD+45 56 1 372 26 32 56,0 60 400 200 45 170 80 41,3 -

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
