Bandymo apkrova: 2,5 x RDA

  • Medžiaga: Legiruotas plienas, 10 klasė.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Tipas, dydis, klasė, CE.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-4
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

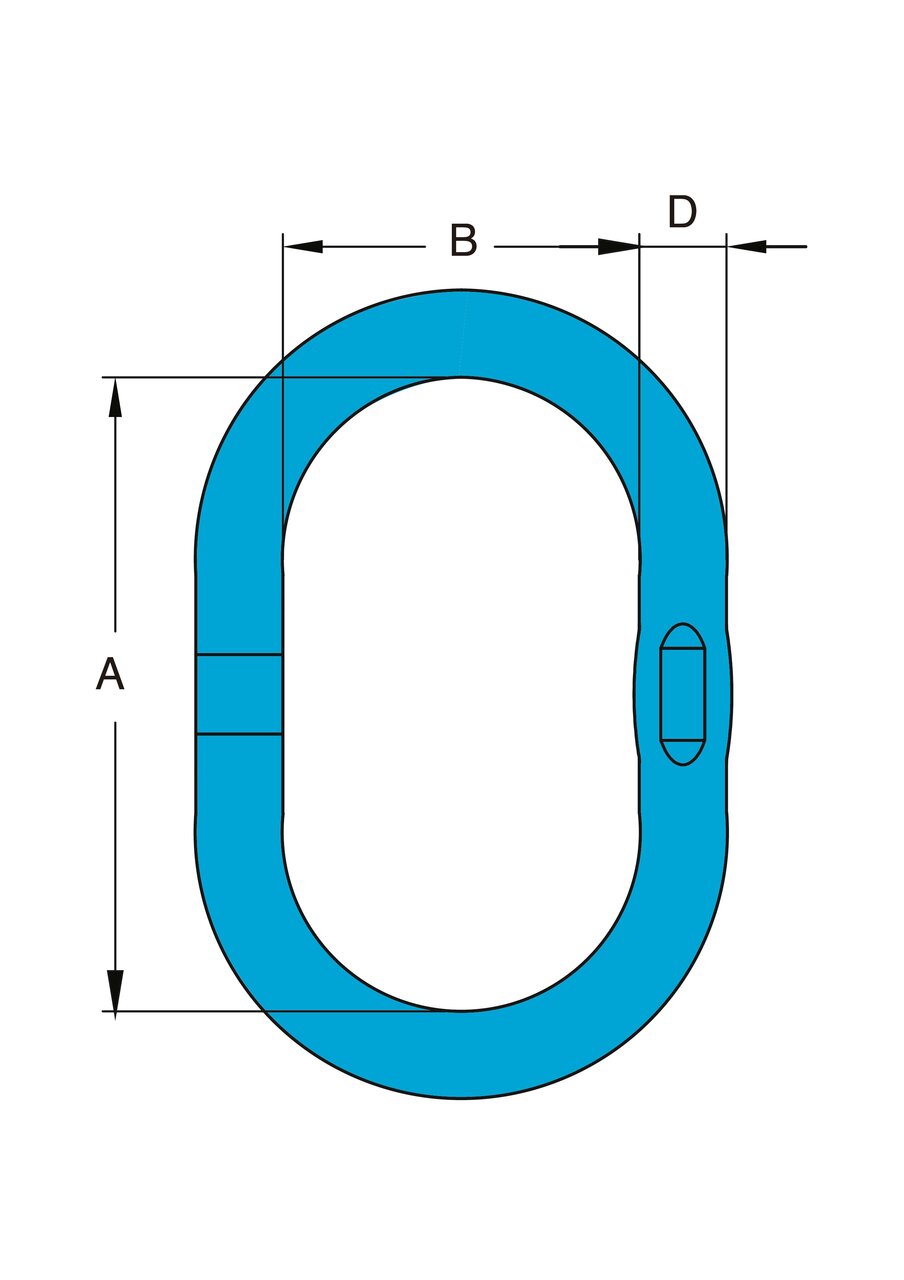

Produkto kodas Tipas RDA
t
For chain gr 10 Ø 2 leg
mm
For chain gr 10 Ø 1 leg
mm
A
mm
B
mm
D
mm
Svoris
kg
CAD
11.02X-002-13 BD-13 2,8 6 7,8 110 60 13 0,3 -
11.02X-002-16 BD-16 4 7,8 10 110 60 16 0,5 -
11.02X-002-19 BD-19 6,7 10 13 135 75 19 0,9 -
11.02X-002-22 BD-22 8,5 10 13 160 90 22 1,5 -
11.02X-002-28 BD-28 11,5 13 16 180 100 28 2,7 -
11.02X-002-32 BD-32 17 16 20 200 110 32 3,9 -
11.02X-002-36 BD-36 25,1 20 22 260 140 36 6,3 -
11.02X-002-45 BD-45 38,3 22 26 300 180 45 11,8 -
11.02X-002-50 BD-50 45 32 28 300 200 50 15,2 -

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
