Posūkio kampas aplink savo ašį 360°
Kėlimo kampo diapazonas 180°
Magnaflux apkrovos dalių 100% įtrukimų patikra;
Kaltinės dalys ir varžtai yra atsekami iki bandymo sertifikato;
Varžtai su metriniais sriegiais (ASME / ANSI B18.3.1M);
Bandymo apkrova – 2,5 x RDA;
Nuovargio apkrova – 1,5 x RDA;
Greitas ir paprastas montavimas, reikia tik įsriegtos kiaurymės.

Medžiaga: Legiruotas plienas, grūdintas
Žymėjimas: Atitinka standartą, CE žymėjimas
Standartas: EN 1677-1

Atsargos koeficientas: 4:1
Klasė: 10

Kėlimo kilpa 8-231 Ilgas varžtas

-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

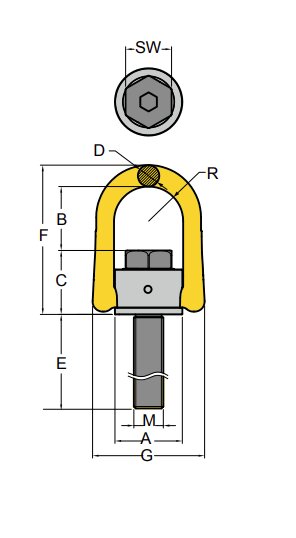

Produkto kodas	RDA t	Užveržimo jėga Nm	Sriegio Ø	Sriegio ilgis (E) mm	Sriegio žingsnis mm	A mm	B mm	C mm	D mm	F mm	G mm	H mm	R mm	S mm	SW mm	Svoris kg
11.428-231-007-125L	0,7	60	M 10	103	1,5	33	41	29	11	80	58	23	17	6	17	0,4
11.428-231-010-150L	1	100	M 12	128	1,75	33	40	31	11	80	58	23	17	8	19	0,4
11.428-231-020-185L	2	150	M 16	149	2	50	54	46	17	117	90	36	27	10	24	1,1
11.428-231-030-230L	3	250	M 20	194	2,5	50	52	49	17	117	90	36	27	12	30	1,4
11.428-231-050-265L	5	400	M 24	221	3	72	81	59	25	163	125	44	37	14	36	3,2
11.428-231-078-340L	7,8	500	M 30	278	3,5	87	94	81	30	204	148	62	46	17	46	6,3
11.428-231-125-300L	12,5	1 000	M 36	225	4	110	112	98	36	247	188	75	57	22	55	10,9
