Bendra informacija:
- Maks. darbinis slėgis: 720 bar / 72 Mpa;
- Veikimo tipas: vienakryptis;
- Grįžimo tipas: spyruoklė;
- 50 modelių asortimentas su skirtingu tonažu ir stūmoklio eiga;
- Srieginis žiedas ir skylės pagrindui pritvirtinti;
- Vidinis stūmoklio sriegis visuose modeliuose iki 50 tonų;
- Duo Power Ring - sandariklis ir guolis ilgam tarnavimo laiku;
- Sriegio apsauga apsaugo sriegį ant cilindro korpuso;
- „XL Saddle +“ atraminė plokštelė apsaugo stūmoklį ir riboja ekscentrines apkrovas.

Standartinė komplektacija:
- Didelio srauto vidine mova A 118;
- Plokščia atraminė plokštelė.

Galima įsigyti pagal užsakymą:
- Cilindrai pagaminti pagal kliento specifikacijas.

Medžiaga: Plienas
Padengimas: Duplex Power Coating sluoksnis daro stūmoklį atsparų korozijai

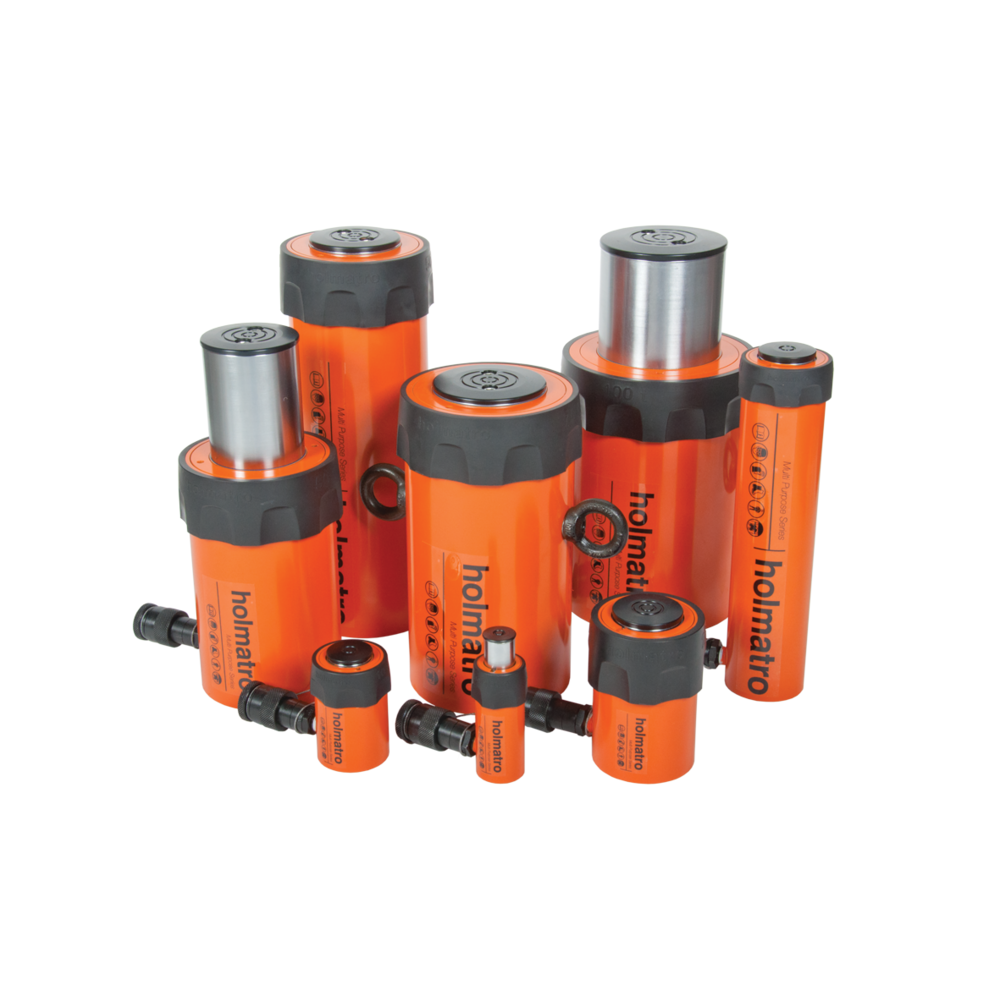

Universalūs cilindrai HGC S

-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

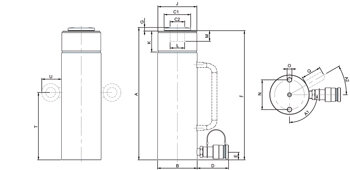

Produkto kodas	Modėlis	RDA t	Stūmoklio eiga mm	Aukštis (uždaro) mm	Alyvos poreikis cc	A mm	B mm	C1 mm	C2 mm	D mm	E mm	F mm	G mm	J sriegis	K mm	L sriegis	M mm	N mm	O mm	A1 mm	Svoris kg
16.40100112211	HGC 5 S 2.5	5	25	105	18	105	40	27	15	80	20	102	4	1½”-16-UN	30	3/4"-16-UNF	20	25	M6x9 (2x)	90	1,1
16.40100112212	HGC 5 S 5	5	50	130	35	130	40	27	15	80	20	127	4	1½”-16-UN	30	¾”-16-UNF	20	25	M6x9 (2x)	90	1,3
16.40100112213	HGC 5 S 7.5	5	75	155	53	155	40	27	15	80	20	152	4	1½”-16-UN	30	¾”-16-UNF	20	25	M6x9 (2x)	90	1,5
16.40100112214	HGC 5 S 10	5	100	180	71	180	40	27	15	80	20	177	4	1½”-16-UN	30	¾”-16-UNF	20	25	M6x9 (2x)	90	1,7
16.40100112215	HGC 5 S 12.5	5	125	206	88	206	40	27	15	80	20	203	4	1½”-16-UN	30	¾”-16-UNF	20	25	M6x9 (2x)	90	1,8
16.40100112218	HGC 10 S 2.5	10	25	97	35	97	60	38	21	80	20	93	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	2,1
16.40100112216	HGC 5 S 17.5	5	175	268	124	268	40	27	15	80	20	265	4	1½”-16-UN	30	¾”-16-UNF	20	25	M6x9 (2x)	90	2,3
16.40100112219	HGC 10 S 5	10	50	122	69	122	60	38	21	80	20	118	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	2,5
16.40100112217	HGC 5 S 22.5	5	225	318	159	318	40	27	15	80	20	315	4	1½”-16-UN	30	¾”-16-UNF	20	25	M6x9 (2x)	90	2,6
16.40100112227	HGC 15 S 2.5	15	25	123	59	123	70	47	23	80	20	117	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	3,4
16.40100112220	HGC 10 S 10	10	100	172	139	172	60	38	21	80	20	168	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	3,4
16.40100112228	HGC 15 S 5	15	50	148	119	148	70	47	23	80	20	142	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	3,9
16.40100112221	HGC 10 S 15	10	150	240	208	240	60	38	21	80	20	236	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	4,6
16.40100112229	HGC 15 S 10	15	100	198	238	198	70	47	23	80	20	192	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	4,9
16.40100112236	HGC 25 S 2.5	25	25	138	83	318	85	57	32	80	20	132	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	5,5
16.40100112222	HGC 10 S 20	10	200	290	277	290	60	38	21	80	20	286	5	2 1/4"-14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	5,5
16.40100112237	HGC 25 S 5	25	50	165	166	165	85	57	32	80	20	159	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	6,4
16.40100112223	HGC 10 S 25	10	250	340	346	340	60	38	21	80	20	336	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	6,4
16.40100112230	HGC 15 S 15	15	150	265	356	265	70	47	23	80	20	259	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	6,4
16.40100112224	HGC 10 S 30	10	300	390	416	390	60	38	21	80	20	386	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	7,3
16.40100112231	HGC 15 S 20	15	200	315	475	315	70	47	23	80	20	309	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	7,4
16.40100112238	HGC 25 S 10	25	100	215	332	215	85	57	32	80	20	209	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	8
16.40100112225	HGC 10 S 35	10	350	440	485	440	60	38	21	80	20	436	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	8,1
16.40100112232	HGC 15 S 25	15	250	365	594	365	70	47	23	80	20	359	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	8,4
16.40100112226	HGC 10 S 40	10	400	490	554	490	60	38	21	80	20	486	5	2 1/4"- 14- UNS	31	1"- 8- UNC	20	40	M8x12 (2x)	90	9
16.40100112245	HGC 35 S 5	35	50	184	251	184	100	67	37	80	20	176	9	3 7/8”-12-UN	55	1½”-16-UN	27	75	M12x18 (2x)	90	9,3
16.40100112233	HGC 15 S 30	15	300	415	713	415	70	47	23	80	20	409	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15	90	9,4
16.40100112239	HGC 25 S 15	25	150	265	498	265	85	57	3,2	80	20		7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	9,7
16.40100112234	HGC 15 S 35	15	350	465	832	465	70	47	23	80	20	459	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	10,5
16.40100112240	HGC 25 S 20	25	200	315	664	315	85	57	32	80	20	309	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	11,3
16.40100112246	HGC 35 S 10	35	100	234	503	234	100	47	37	80	20	226	9	3 7/8”-12-UN	55	1½”-16-UN	27	75	M12x18 (2x)	90	11,4
16.40100112235	HGC 15 S 40	15	400	515	950	515	70	47	23	80	20	509	7	2¾”-16-UN	31	1”-8-UNC	27	48	M10x15 (2x)	90	11,5
16.40100112241	HGC 25 S 25	25	250	374	830	375	85	57	32	80	20	368	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	13,3
16.40100112247	HGC 35 S 15	35	150	284	754	284	100	47	37	80	20	276	9	3 7/8”-12-UN	55	1½”-16-UN	27	75	M12x18 (2x)	90	13,5
16.40100112242	HGC 25 S 30	25	300	424	996	424	85	57	32	80	20	418	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	14,9
16.40100112249	HGC 50 S 5	50	50	176	354	176	127	82	55	80	25	170	8	5”-12-UN	57	65	10	85	M12x18 (2x)	90	15,1
16.40100112248	HGC 35 S 20	35	200	334	1 005	334	100	47	37	80	20	326	9	3 7/8”-12-UN	55	1½”-16-UN	27	75	M12x18 (2x)	90	15,5
16.40100112243	HGC 25 S 35	25	350	474	1 161	474	85	57	32	80	20	468	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	16,5
16.40100112250	HGC 50 S 10	50	100	226	709	226	127	82	55	80	25	220	8	5”-12-UN	57	65	10	85	M12x18 (2x)	90	18,9
16.40100112244	HGC 25 S 45	25	450	574	1 493	574	85	57	32	80	20	568	7	3 5/16”-12-UN	55	1½”-16-UN	27	60	M12x18 (2x)	90	19,8
16.40100112251	HGC 50 S 15	50	150	276	1 063	276	127	82	55	80	25	270	8	5”-12-UN	57	65	10	85	M12x18 (2x)	90	22,6
16.40100112252	HGC 50 S 20	50	200	326	1 418	326	127	82	55	80	25	320	8	5”-12-UN	57	65	10	85	M12x18 (2x)	90	26,4
16.40100112253	HGC 50 S 25	50	250	376	1 772	376	127	82	55	80	25	370	8	5”-12-UN	57	65	10	85	M12x18 (2x)	90	30,1
16.40100112255	HGC 75 S 15	75	150	285	1 558	285	147	97	62	80	25	279	8	5”-12-UN	57	75	10	115	M12x18 (2x)	90	30,9
16.40100112257	HGC 100 S 5	100	50	218	716	218	175	117	72	80	30	210	10	6 7/8”-12-UN	57	80	10	146	M12x24 (4x)	90	35,3
16.40100112254	HGC 50 S 35	50	350	476	2 481	476	127	82	55	80	25	470	8	5”-12-UN	57	65	10	85	M12x18 (2x)	90	37,5
16.40100112258	HGC 100 S 10	100	100	268	1 431	268	175	117	72	80	30	260	10	6 7/8”-12-UN	57	80	10	146	M12x24 (4x)	90	42,2
16.40100112256	HGC 75 S 35	75	350	485	3 635	485	147	97	62	80	25	479	8	5¾”-12-UN	57	75	10	115	M12x18 (2x)	90	50
16.40100112259	HGC 100 S 15	100	150	318	2 147	318	175	117	72	80	30	310	10	6 7/8”-12-UN	57	80	10	146	M12x24 (4x)	90	50
16.40100112260	HGC 100 S 25	100	250	418	3 579	418	175	117	72	80	30	410	10	6 7/8”-12-UN	57	80	10	146	M12x24 (4x)	90	64,1

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
