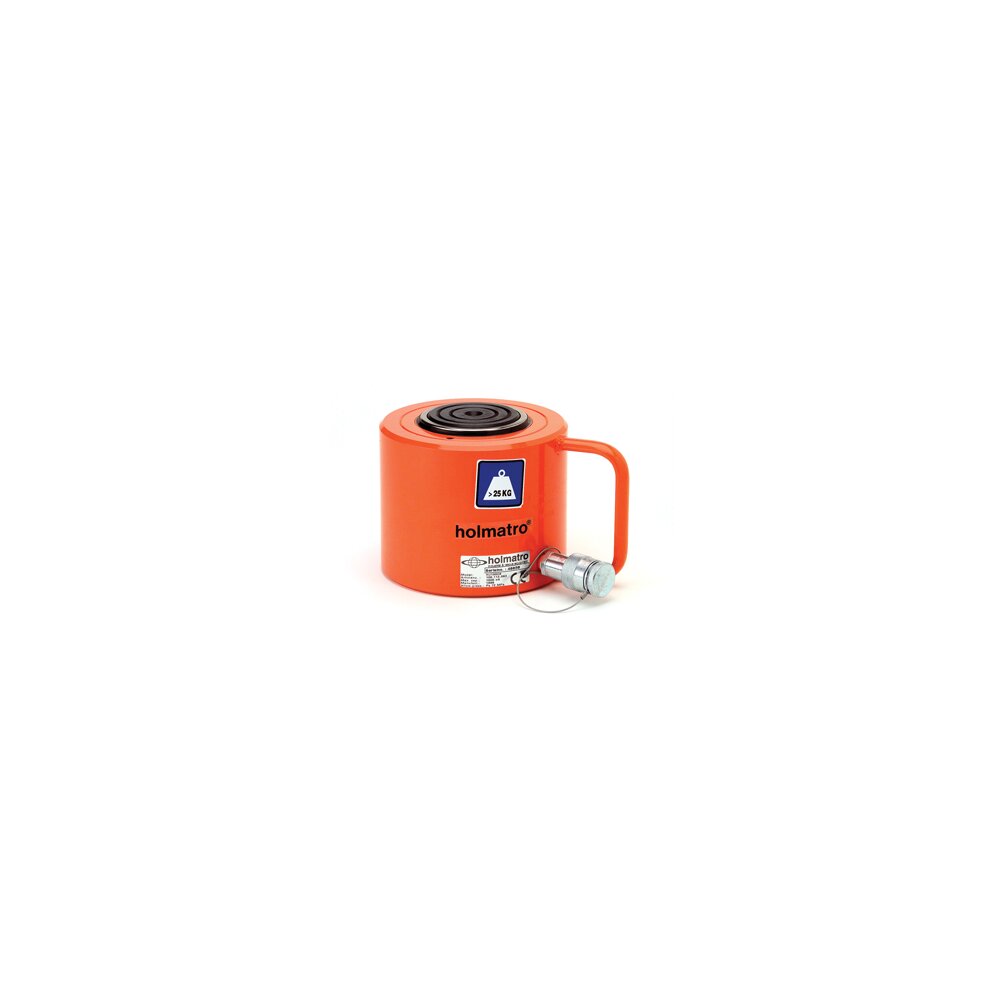

Bendra informacija:
- Maks. darbinis slėgis: 720 bar / 72 Mpa;
- Veikimo tipas: vienakryptis;
- Grįžimo tipas: sunkio jėga
- Galima naudoti visose pozicijose;
- Apsaugotas nuo pilno stūmoklio išstūmimo;

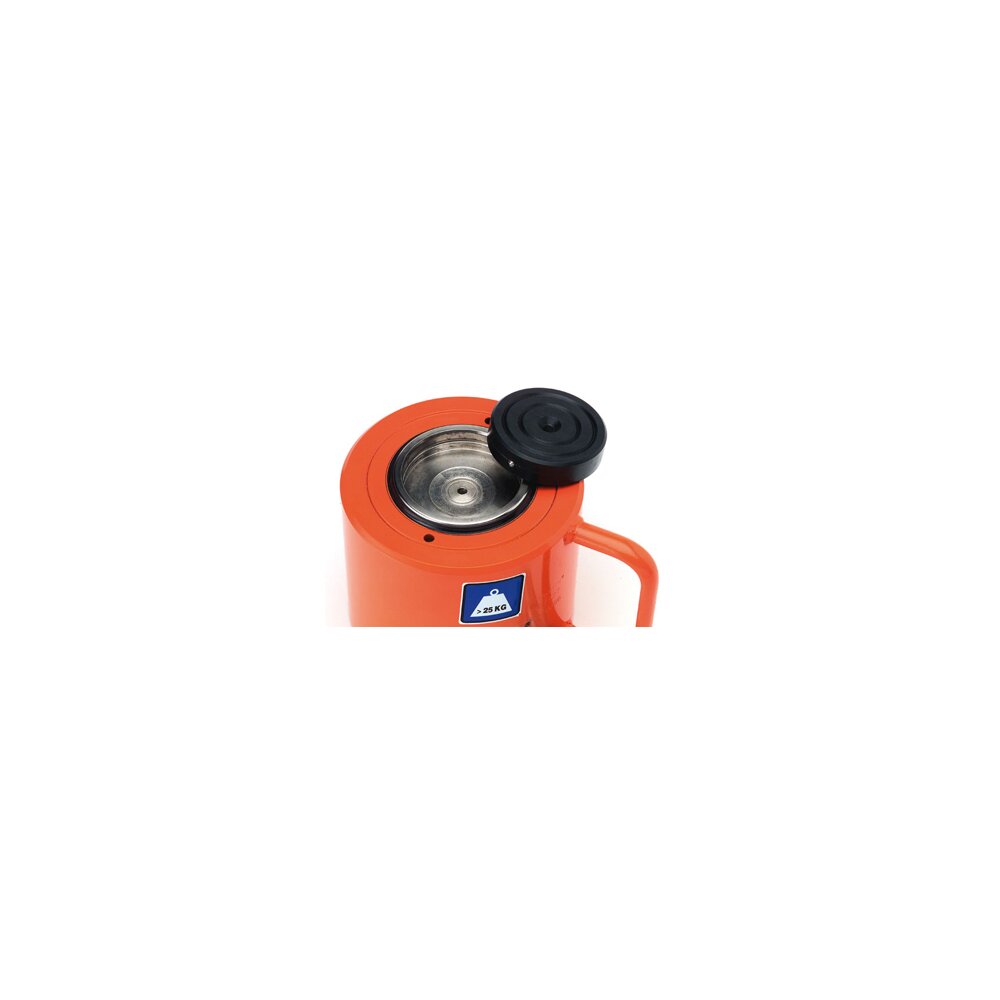

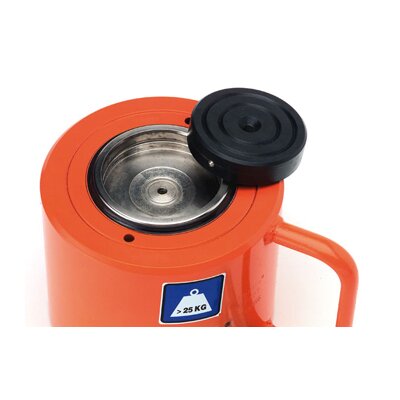

Plokščia stūmoklio atraminė plokštelė. Apsaugo stūmoklį nuo pažeidimo, ją lengva pakeisti palenkiama plokštele.

Standartinė komplektacija:
- Didelio srauto vidine mova A 118;
- Plokščia atraminė plokštelė.

Galima įsigyti pagal užsakymą:
- Cilindrai pagaminti pagal kliento specifikacijas;
- Sriegis korpuso viršuje;
- Skylės pagrindo tvirtinimui.

  • Medžiaga: Plienas
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

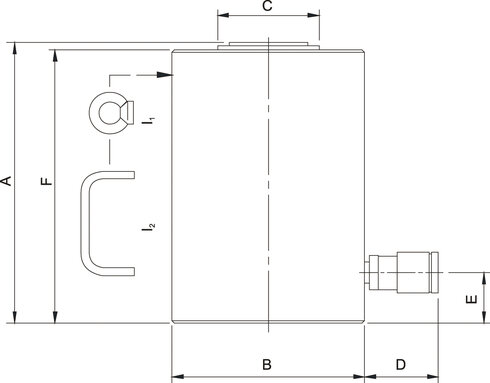

Produkto kodas Modėlis Stūmoklio eiga
mm
Aukštis (uždaro)
mm
Alyvos poreikis
cc
RDA
t
I type A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Svoris
kg
CAD
16.40100112073 HJ 50 G 6 60 142 425 50 142 130 80 70 20 135 12,5
16.40100112035 HJ 50 G 15 150 282 1 064 50 I2 282 130 80 70 25 275 27
16.40100112093 HJ 100 G 6 60 158 860 100 I2 158 185 105 70 27 151 29
16.40100112036 HJ 50 G 30 300 463 2 127 50 I2 463 130 80 70 38 456 39,5
16.40100112037 HJ 75 G 15 150 347 1 559 75 I1 347 156 80 70 47 340 46
16.40100112039 HJ 100 G 15 150 309 2 145 100 I1 309 178 105 70 52 302 51
16.40100112038 HJ 75 G 30 300 497 3 117 75 I1 497 156 80 70 47 490 63
16.40100112046 HJ 150 G 15 150 317 3 207 150 I1 317 227 115 70 57 310 74,6
16.40100112040 HJ 100 G 30 300 497 4 290 100 I1 497 178 105 70 52 490 82
16.40100112048 HJ 200 G 15 150 327 4 253 200 I1 327 261 160 70 60 320 120
16.40100112047 HJ 150 G 30 300 502 6 414 150 I1 502 227 115 70 57 495 125,3
16.40100112049 HJ 200 G 30 300 507 8 505 200 I1 507 261 160 70 60 500 184
16.40100112050 HJ 300 G 15 150 382 6 225 300 I1 382 316 190 70 70 370 238
16.40100112099 HJ 300 G 30 300 547 12 450 300 I1 547 316 190 70 70 540 257
16.40100112100 HJ 400 G 15 150 402 7 950 400 I1 402 358 200 70 76 395 322
16.40100112139 HJ 500 G 15 150 442 10 605 500 I1 442 412 210 70 76 435 386
16.40100112056 HJ 400 G 30 300 572 15 900 400 I1 572 358 200 70 76 565 408
16.40100112138 HJ 500 G 30 300 587 21 210 500 I1 587 412 210 70 85 580 511

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
