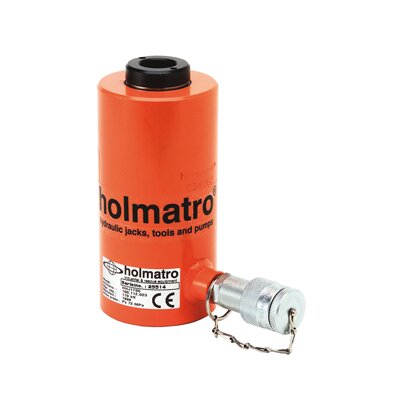

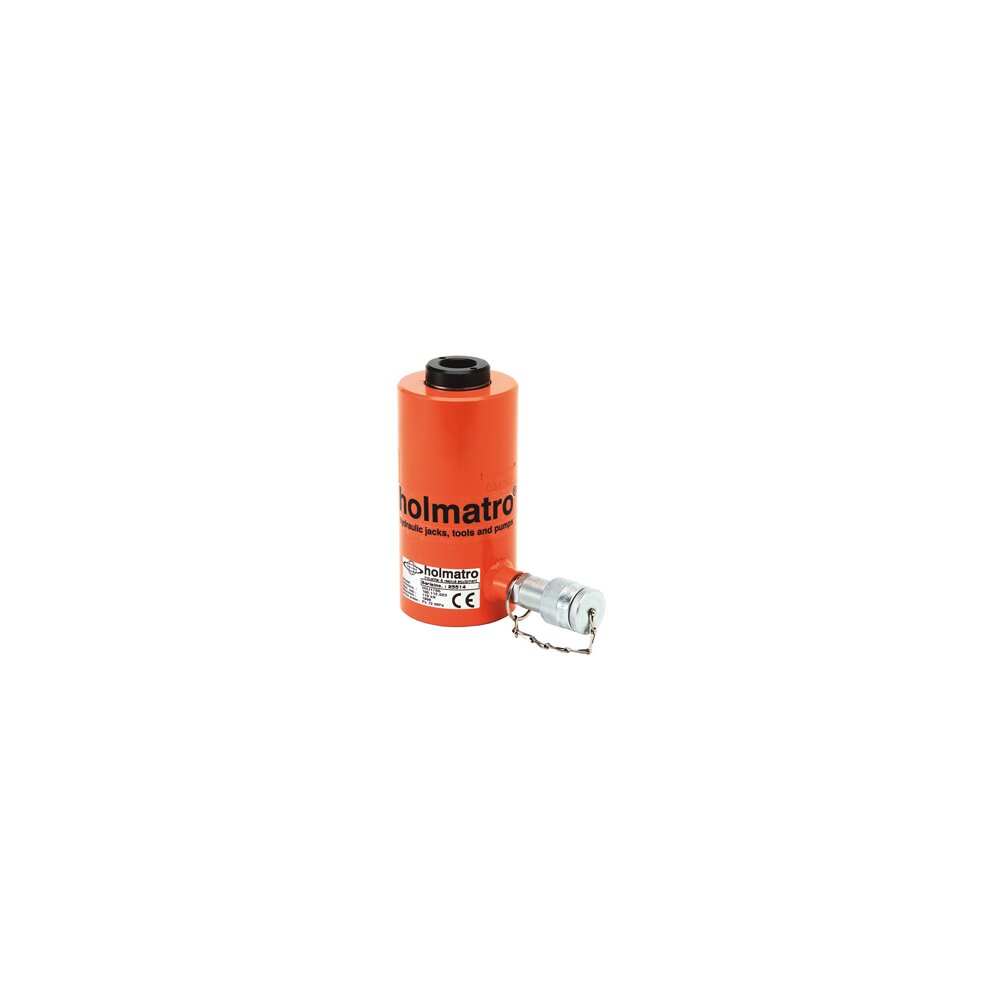

Bendra informacija:

  • maks. darbinis slėgis: 720 bar / 72 Mpa;
  • veikimo tipas: vienakryptis;
  • grąžinimo tipas: spyruoklė;
  • kompaktiškas;
  • galima naudoti visose pozicijose;
  • apsaugotas nuo stūmoklio pilno išstūmimo;

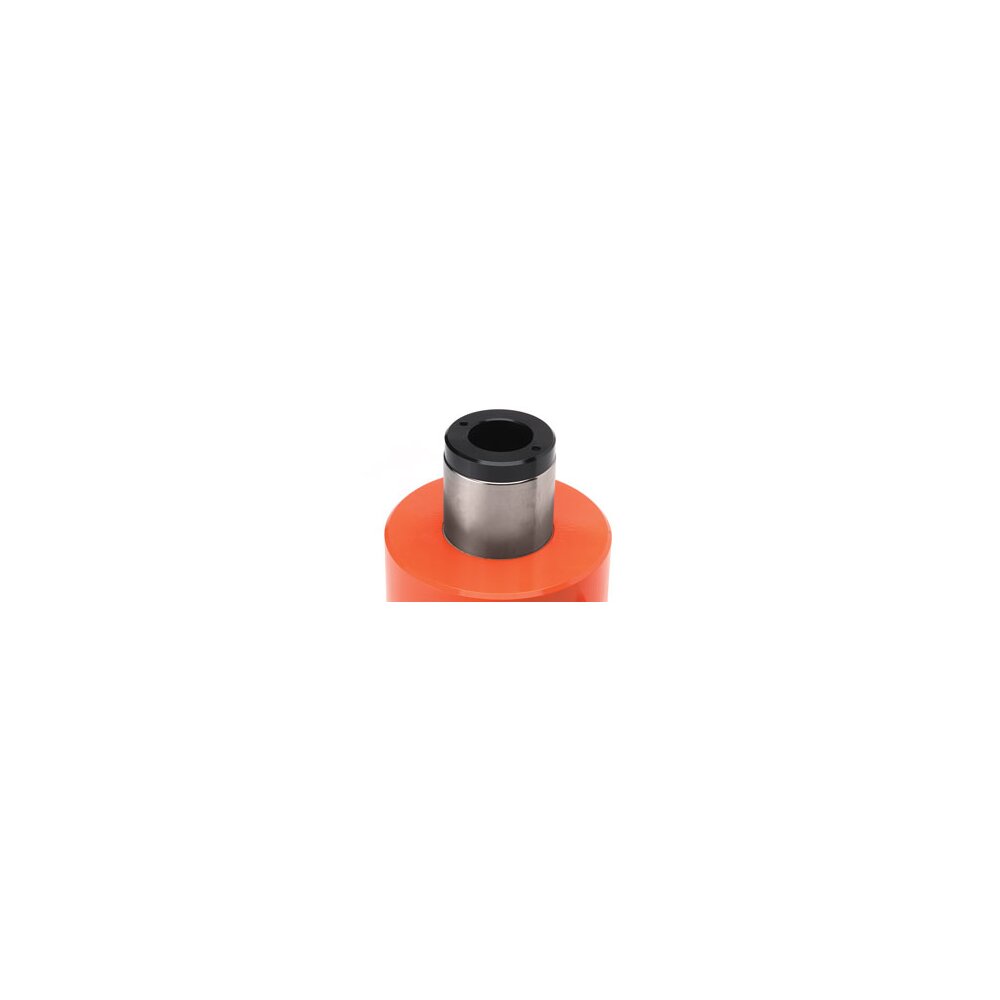

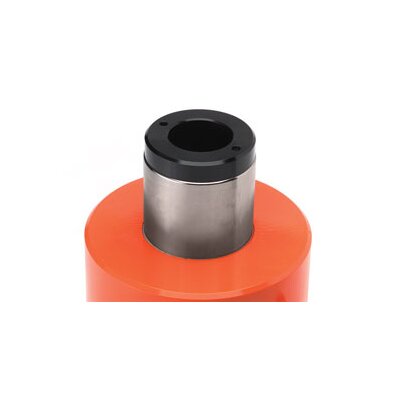

  • tuščiavidurė atraminė plokštelė apsaugo stūmoklį nuo pažeidimo. Lengva pakeisti.

Tiekiama kartu su:

  • didelio srauto vidine mova A 118;
  • tuščiavidurė atraminė plokštelė išskyrus modelius HHJ 5 S ir HHJ 12 S.

Pagal pageidavimą:

  • cilindrai, pagaminti pagal kliento specifikacijas;
  • Sriegis korpuso viršuje;
  • Pagrindo tvirtinimo skylės.
  • Medžiaga: plienas
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas Modėlis RDA
t
Stūmoklio eiga
mm
Aukštis (uždaro)
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
R
mm
S thread size Svoris
kg
CAD

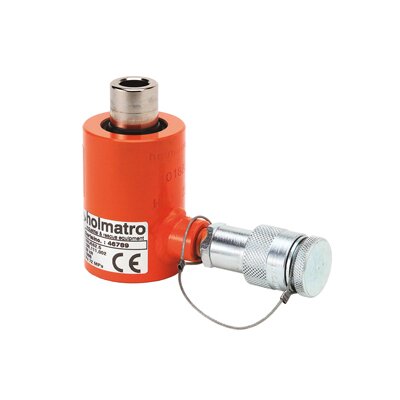

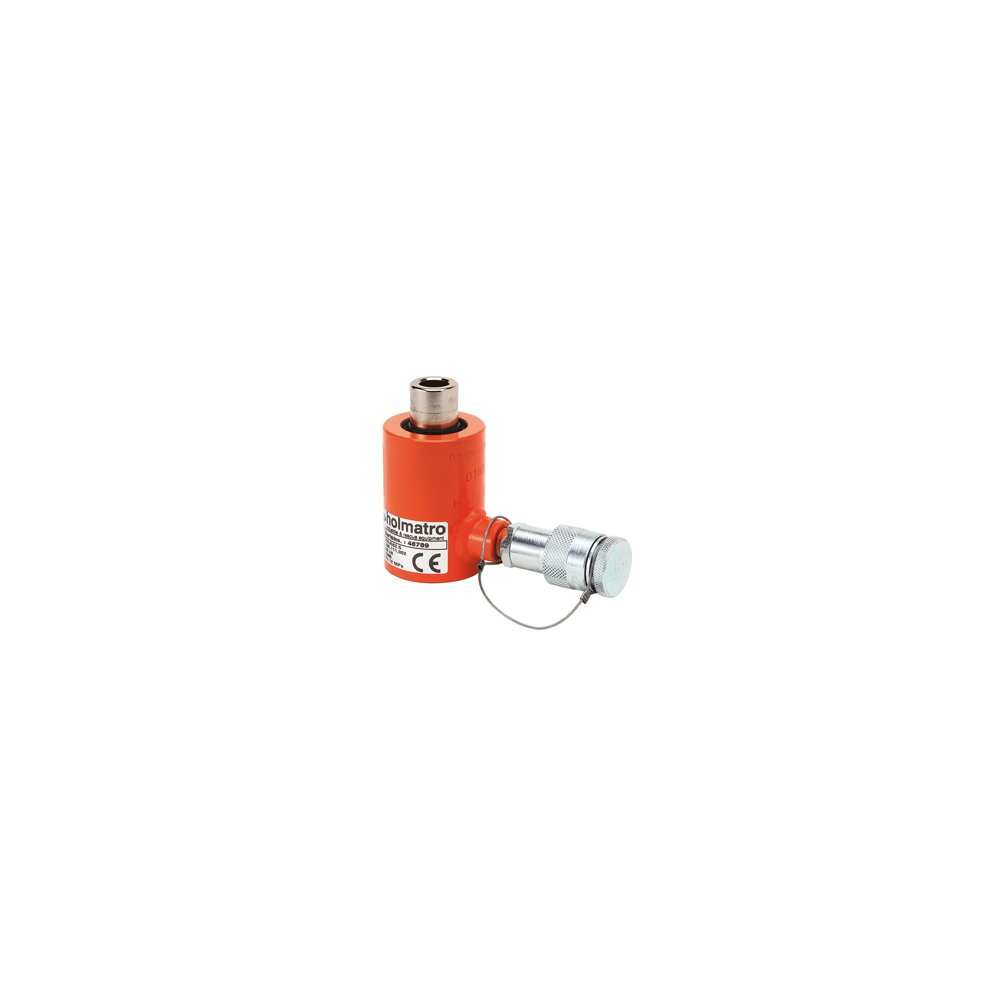

16.40100.111.002 HHJ 5 S 2.5 5 25 87 87 60 28 90 24 87 17 1,9
16.40100.111.021 HHJ 12 S 5 12 50 156 156 86 40 90 27 156 21 6,3
16.40100.112.023 HHJ 17 S 5 17 50 192 192 90 46 90 31 178 27 M38x1.5 7,3
16.40100.112.033 HHJ 20 S 5 20 50 182 182 100 50 90 31 170 27 M38x1.5 8,6
16.40100.111.029 HHJ 12 S 15 12 150 298 298 86 40 90 27 298 21 11
16.40100.112.055 HHJ 30 S 7.5 30 75 226 226 118 60 90 33 214 33 M50x1.5 15
16.40100.112.030 HHJ 20 S 15 20 150 389 389 100 50 90 31 377 27 M38x1.5 18
16.40100.112.034 HHJ 30 S 15 30 150 362 362 120 60 90 32 350 33 M50x1.5 25

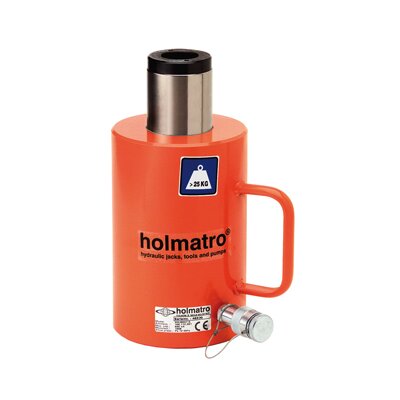

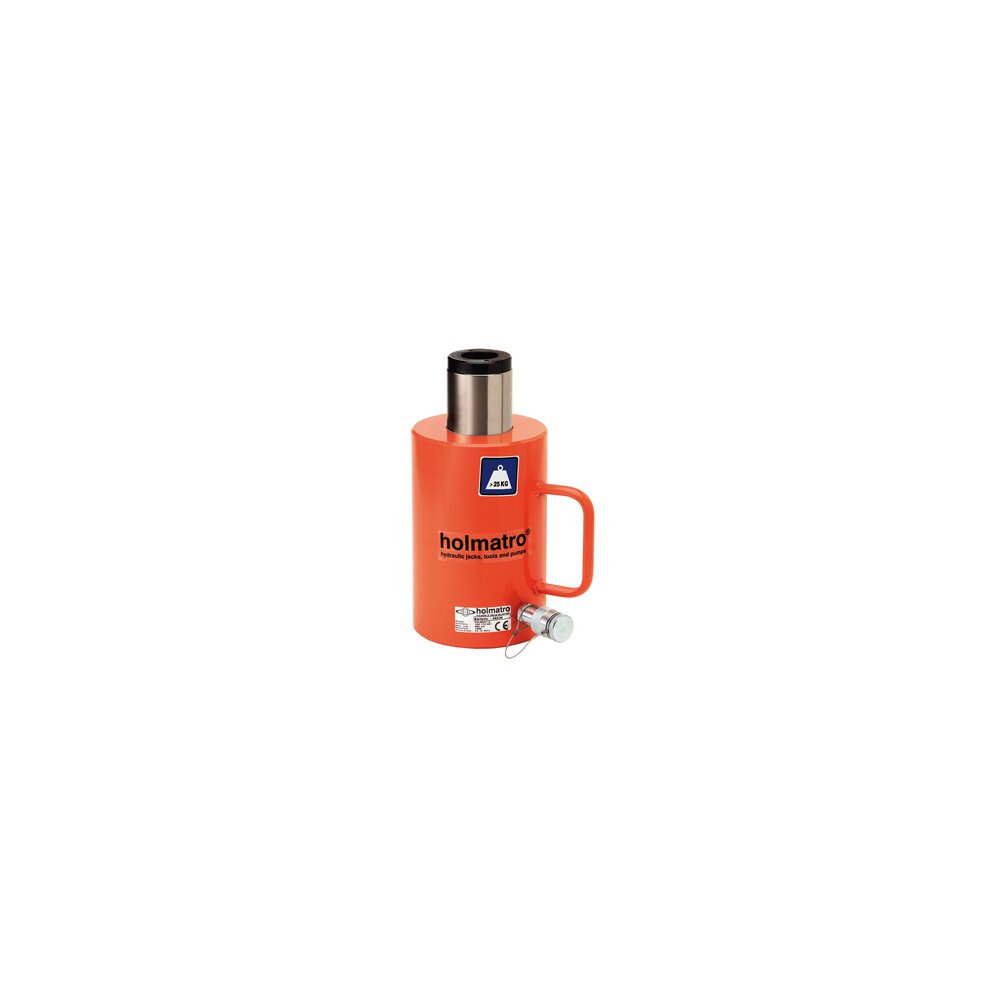

16.40100.112.081 HHJ 60 S 7.5 60 75 272 272 166 80 70 41 257 45 M65x1.5 34,5
16.40100.112.061 HHJ 45 S 15 45 150 388 388 140 65 70 36 376 39 M54x1.5 35,5

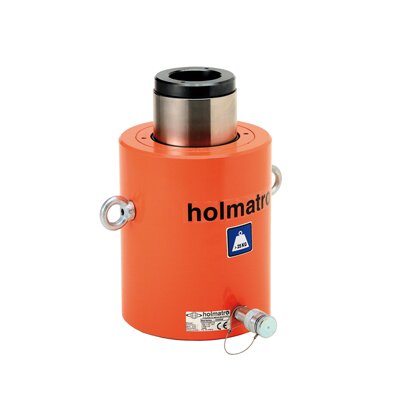

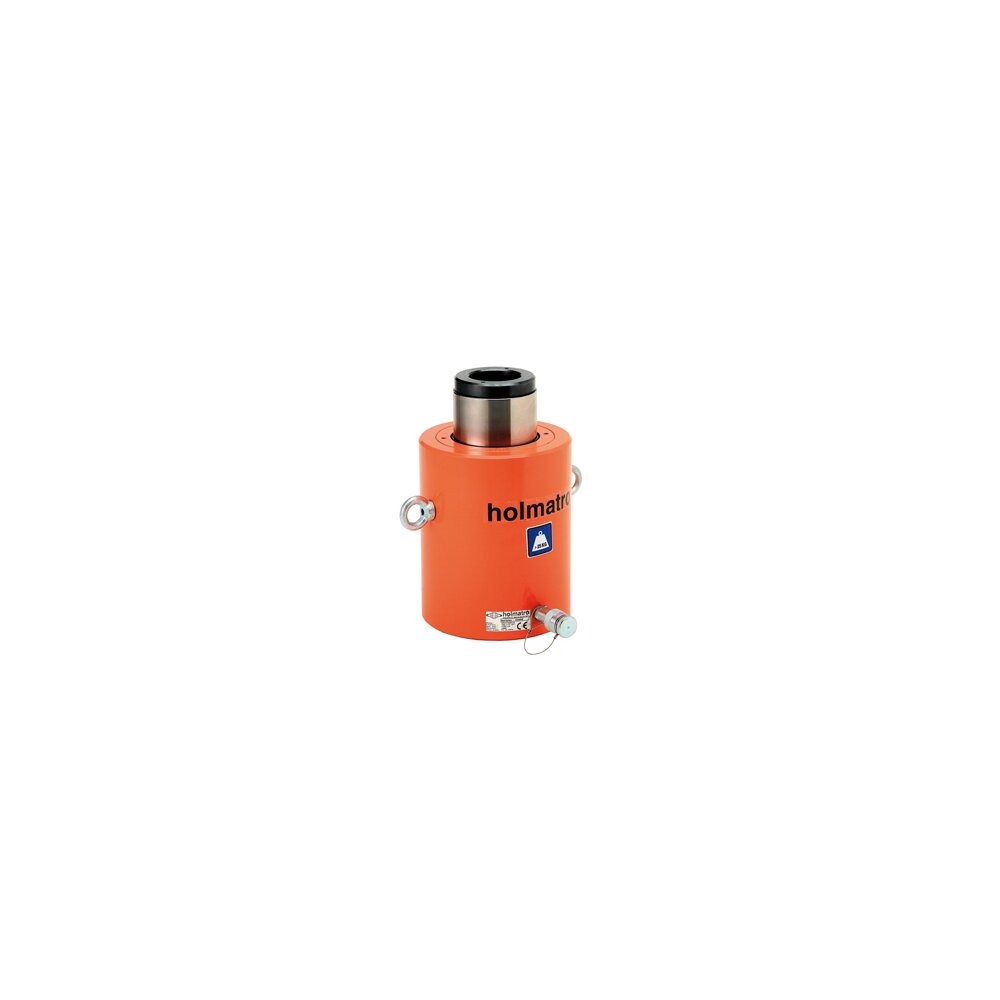

16.40100.112.101 HHJ 110 S 7.5 110 75 315 315 238 130 70 40 295 80 M105x2 78,3

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
