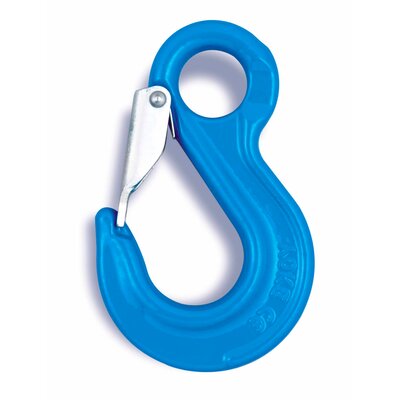

Bendra informacija: Kablys su apsauga X-044/S 25% didesnis RDA nei tradicinių G80 produktų. Bandymai atlikti pagal DIN PAS 1061 ir ASTM A952 / A 952M. Bandymo apkrova 2,5 x RDA, su kiekvienos pagamintos partijos sertifikatu. Nuovargio bandymas įvertintas naudojant 20 000 ciklų, kai apkrova 1,5 karto didesnis už RDA. Grūdinimo temperatūra mažiausiai 400 ° C

  • Medžiaga: Legiruotas plienas, 10 klasė.
  • Žymėjimas: Atitinka standartą, Tipas, dydis, klasė, CE.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-2
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas RDA
t
Grandinės Ø
mm
A
mm
D
mm
H
mm
K
mm
P1
mm
T
mm
Svoris
kg
CAD
11.11X-044/S-06 1,4 6 20 10 19 80 23 17 0,3
11.11X-044/S-07 2,5 7, 8 25 12 23 98 28 20 0,5
11.11X-044/S-10 4 10 32 15 31 121 36 23 1
11.11X-044/S-13 6,7 13 40 18 38 152 40 27 1,8
11.11X-044/S-16 10 16 50 22 45 185 44 32 3,4
11.11X-044/S-20 16 20 61 27 64 230 54 48 7,3
11.11X-044/S-22 19 22 51 31 63 245 76 52 9,3
11.11X-044/S-26 26,5 26 65 35 80 279 77 60 13,5
11.11X-044/S-32 40 32 88 40 86 352 114 65 22

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
