Su organine šerdimi - 1960 N/mm2

Lyno	Ribinė darbinė apkrova (WLL), tonų
Ø
mm	Keliant tiesiai
3	0,1
4	0,18
5	0,28
6	0,4
7	0,55
8	0,75
10	1,2
12	1,7
14	2,3
16	3
18	3,8
20	4,7
22	5,7
24	6,8
26	8
28	9,3
32	12
36	15
40	19
44	23
48	27
52	32
56	37
60	43
68	55
71	60

Plieno lyno stropai²

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2 - EN 13414-1

Lyno diametras Ø	1-os dalies			2-jų šakų		3-4-jų šakų		Žiedas

	Tiesiai	Žiedas	U-forma	0°−45°	45°−60°	0°−45°	45°−60°	Tiesiai	Kilpa	Žiedas
mm	Ribinė darbinė apkrova (WLL) t
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Faktorius (K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
kai daugiašakių stropų keliama darant kilpas galuose - saugi darbinė apkrova mažėja 20%

Plieno lyno stropas TKR-102

Siųsti užklausą Atsisiųsti PDF

Standartinė plieno lyno konstrukcija: 6x36WS IWRC, 1960N/mm2*
(*ø 3mm - ø 7mm lynui : 6x19M WSC 1960 N/mm2)

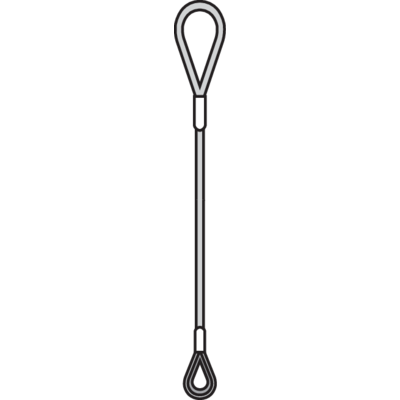

Dizainas: vienas galas minkšta kilpa, kitas galo su lunžiedžiu.

Įkelkite lentelę Techninė informacija -> Rodyti lentelę

Užklausoje nurodykite reikiamą (darbinį) ilgį ir ton

Rodyti daugiau

Rodyti lentelę

RDA:

Kiekis:

Rodyti pilną sąrašą

Yra sandėlyje

Prisijungti / Registruotis

Product number:

Standartinė plieno lyno konstrukcija: 6x36WS IWRC, 1960N/mm2*
(*ø 3mm - ø 7mm lynui : 6x19M WSC 1960 N/mm2)

Dizainas: vienas galas minkšta kilpa, kitas galo su lunžiedžiu.

Įkelkite lentelę Techninė informacija -> Rodyti lentelę

Užklausoje nurodykite reikiamą (darbinį) ilgį ir tonažą.

Kitos lyno konstrukcijos ir (arba) galai, tokie kaip žiedas, jungtys, kabliai ir tt. Galimi pagal užsakymą. Tokiu atveju daugiau standartinių lyno stropų ieškokite mūsų svetainėje. Taip pat galite susisiekti su mumis ir aptarti galimas parinktis arba nurodyti tai savo užklausoje.
