Grandininis stropas CSX-175 YOKE

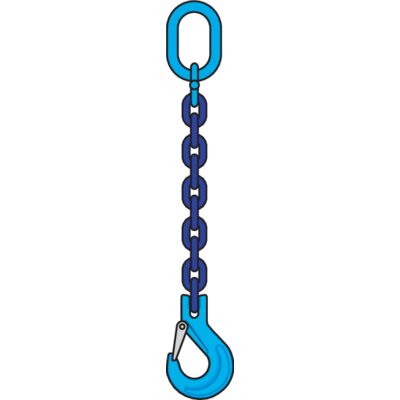

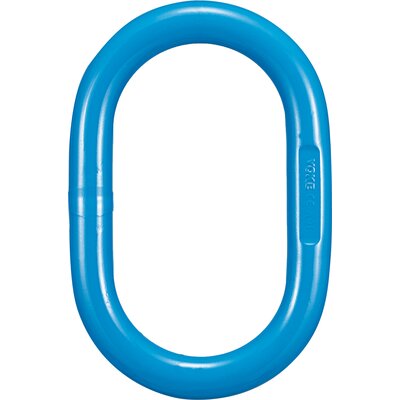

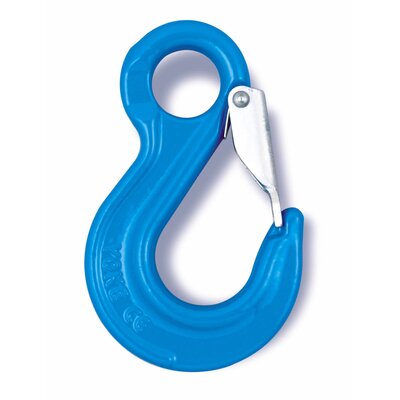

Konstrukcija: 10 klasės 1-os šakos grandininis stropas CSX-175. Pagrindinis kėlimo žiedas vianame gale ir kėlimo kablys su apsauga kitame gale.
Išmatavimai: Ø 6–19 mm, kiti dydžiai pagal užklausimą.

Medžiaga: 10 klasės legiruotas plienas.
Žymėjimas: Atitinka standartą, CE žymėjimas
Standartas: EN 818-4
Pastaba: Gaminame pagal klientų poreikius.
Dėmesio: Netinka termiškai apdoroti.

Atsargos koeficientas: 4:1
Klasė: 10

Paspausdę "rodyti lentelę", matysite papildomą, produkto techninę informaciją

Grandiniai stropai 10 klasė

EN 818-4, 25% didesnė RDA (WLL)

Grandinės ø mm	1-os šakos			2-jų šakų		3-4-ių šakų		Žiedas

	Tiesiai	Kilpa	U-forma	0°−45°	45°−60°	0°−45°	45°−60°	Tiesiai	Kilpa	U-forma
mm	Max last (WLL) i ton
6	1,40	1,12	2,80	2,00	1,40	3,00	2,12	2,80	2,24	5,60
7	1,90	1,50	3,80	2,65	1,90	4,00	2,80	3,80	3,00	7,60
8	2,50	2,00	5,00	3,55	2,50	5,30	3,75	5,00	4,00	10,00
10	4,00	3,15	8,00	5,60	4,00	8,40	6,00	8,00	6,30	16,00
13	6,70	5,30	13,40	9,50	6,70	14,00	10,00	13,40	10,60	26,80
16	10,00	8,00	20,00	14,00	10,00	21,20	15,00	20,00	16,00	40,00
19	14,00	11,20	28,00	20,00	14,00	30,00	21,20	28,00	22,40	56,00
20	16,00	12,80	32,00	22,40	16,00	33,60	24,00	32,00	25,60	64,00
22	19,00	15,00	38,00	26,50	19,00	40,00	28,00	38,00	30,00	76,00
26	26,50	21,20	53,00	37,50	26,50	56,00	40,00	53,00	42,50	106,00
32	40,00	31,50	80,00	56,00	40,00	85,00	60,00	80,00	64,00	160,00
Faktorius (K_L)	1	0,8	2	1,4	1	2,1	1,5	2	1,6	4
kai daugiašakių stropų keliama darant kilpas galuose - saugi darbinė apkrova mažėja 20%
