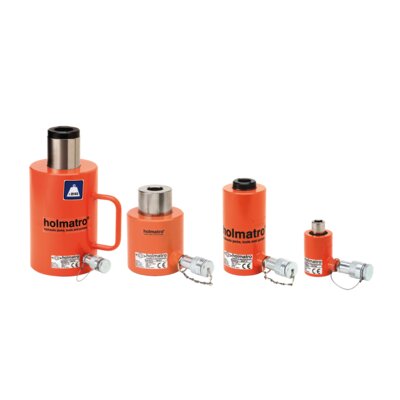

Bendra informacija:

  • maks. darbinis slėgis: 720 bar / 72 Mpa;
  • veikimo tipas: vienakryptis;
  • grąžinimo tipas: spyruoklė;
  • kompaktiškas;
  • galima naudoti visose pozicijose;
  • apsaugotas nuo stūmoklio pilno išstūmimo;
  • tuščiavidurė atraminė plokštelė apsaugo stūmoklį nuo pažeidimo. Lengva pakeisti.

Tiekiama kartu su:

  • didelio srauto vidine mova A 118;
  • tuščiavidurė atraminė plokštelė išskyrus modelius HHJ 5 S ir HHJ 12 S.

Pagal pageidavimą:

  • cilindrai, pagaminti pagal kliento specifikacijas;
  • Sriegis korpuso viršuje;
  • Pagrindo tvirtinimo skylės.
  • Medžiaga: plienas
    -->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

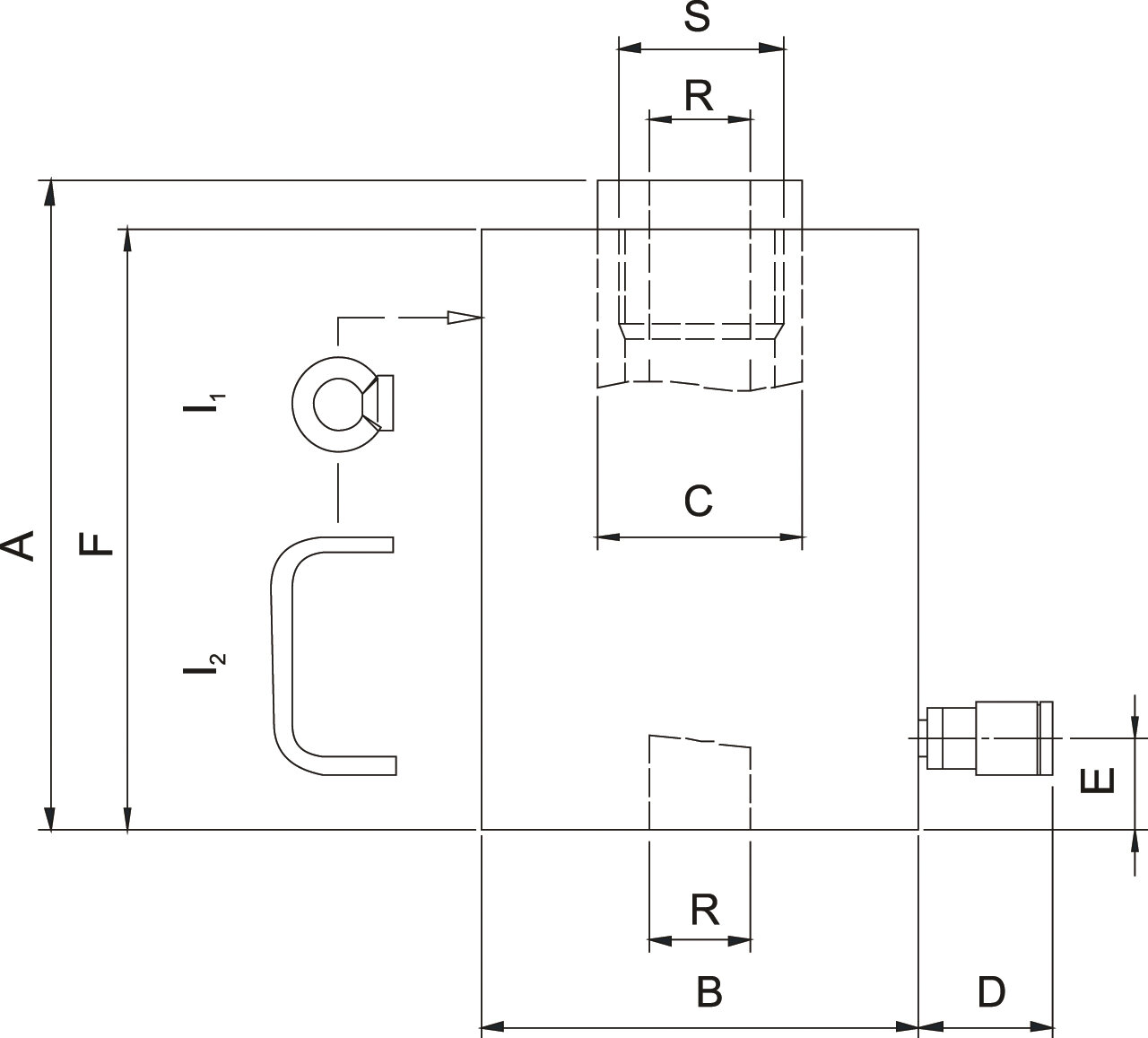

    Produkto kodas Modėlis RDA
    t
    Stūmoklio eiga
    mm
    Aukštis (uždaro)
    mm
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    R
    mm
    S thread size Svoris
    kg
    16.40100.111.002 HHJ 5 S 2.5 5 25 87 87 60 28 90 24 87 17 1,9
    16.40100.111.021 HHJ 12 S 5 12 50 156 156 86 40 90 27 156 21 6,3
    16.40100.112.023 HHJ 17 S 5 17 50 192 192 90 46 90 31 178 27 M38x1.5 7,3
    16.40100.112.033 HHJ 20 S 5 20 50 182 182 100 50 90 31 170 27 M38x1.5 8,6
    16.40100.111.029 HHJ 12 S 15 12 150 298 298 86 40 90 27 298 21 11
    16.40100.112.055 HHJ 30 S 7.5 30 75 226 226 118 60 90 33 214 33 M50x1.5 15
    16.40100.112.030 HHJ 20 S 15 20 150 389 389 100 50 90 31 377 27 M38x1.5 18
    16.40100.112.034 HHJ 30 S 15 30 150 362 362 120 60 90 32 350 33 M50x1.5 25
    16.40100.112.081 HHJ 60 S 7.5 60 75 272 272 166 80 70 41 257 45 M65x1.5 34,5
    16.40100.112.061 HHJ 45 S 15 45 150 388 388 140 65 70 36 376 39 M54x1.5 35,5
    16.40100.112.101 HHJ 110 S 7.5 110 75 315 315 238 130 70 40 295 80 M105x2 78,3
