Terrier

Bendra informacija: Kėlimui ir transportavimui plieno lakštų ar gaminių visomis pozicijomis (horizontaliai, vertikaliai bei šonu). Kėlimo kilpa su lankstu. TERRIER TSU /STSU kėlimo griebtuvai yra su saugos mechanizmu (užraktu), kurio dėka krovinys neslysta kai yra nedidelis krovinio svoris. Kėlimo griebtuvas gali būti užrakintas tiek atviroje padėtyje, tiek uždaroje. STSU tipas yra padidinto užgriebimo. TSU-R skirtas kelti ir transportuoti nerūdijančio plieno lakštus bei gaminius. Ašis ir pirštas pagaminti iš nerūdijančio plieno, kitos dalys padengti nikeliu nuo korozijos.

Griebtuvai tinkami kelti ir transportuoti metalo gaminius, kurių kietumas ne didesnis 37 HRC (345 HB, 1166 N/mm2).

Bandymo apkrova: 2 x saugi darbinė apkrova (RDA).

  • Žymėjimas: According to standard, RDA, serijos Nr., užgriebiamo krovinio storis, CE.
  • Padengimas: Dažytas.
  • Standartas: EN 13155
  • Pastaba: Minimalus krovinio svoris 10% nuo RDA.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA (t)
(t)

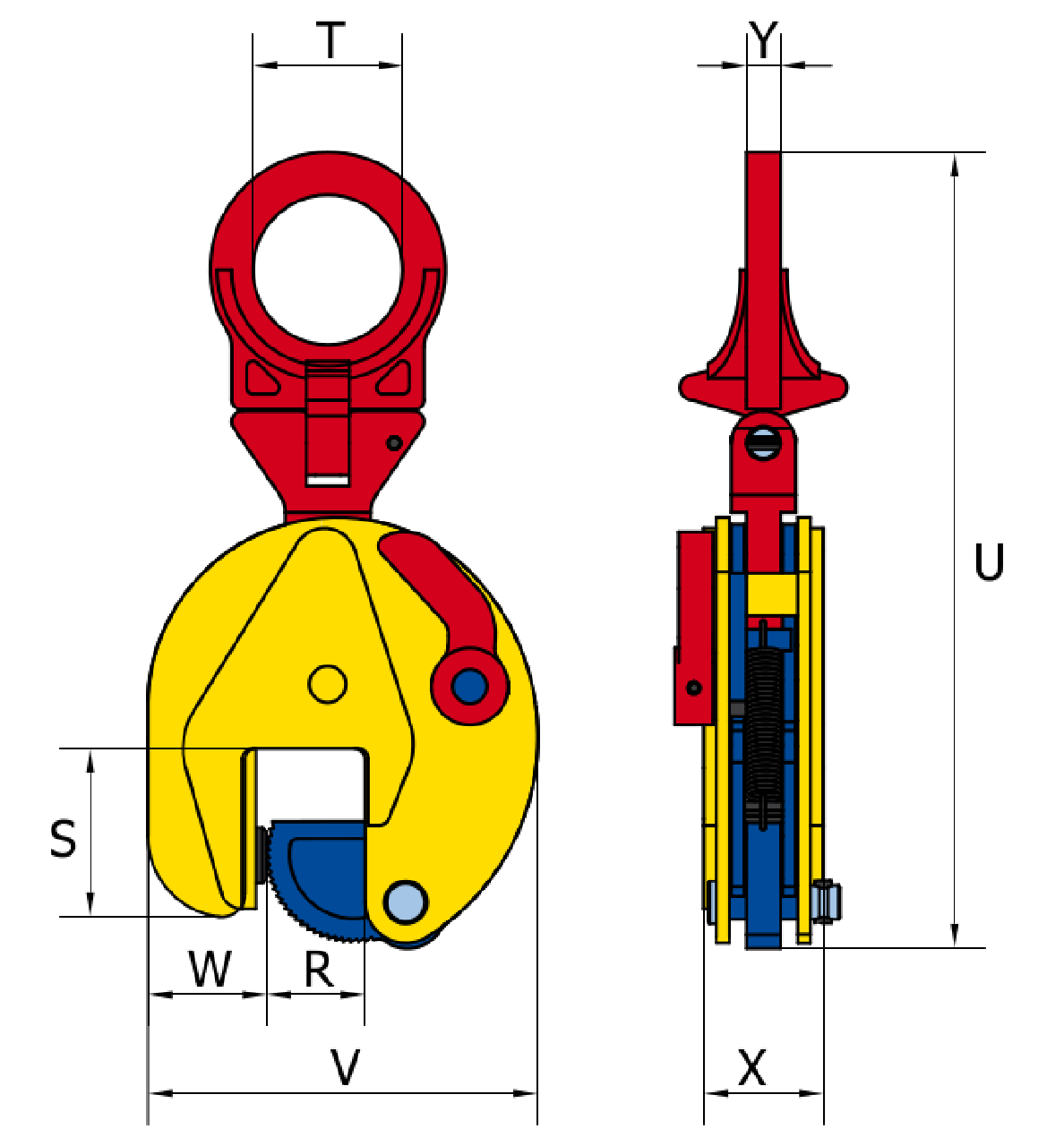

Lakšto storis R (mm) S (mm) T (mm) U (mm) V (mm) W (mm) X (mm) Y (mm) Svoris
(kg)
CAD
16.01855000 0.75 TSU 0,75 0-13 47 30 203 100 37 37 10 1,8
16.01865800 1 TSEU 1 0-25 56 50 292 141 37 47 15 3,8
16.01855601 2 TSEU* 2 0-35 78 70 372 183 56 56 16 8
16.01865331 3 TSEU* 3 0-35 78 70 372 183 56 56 16 8
16.01865301 4.5 TSEU 4,5 0-45 85 70 431 228 60 78 20 16,5
16.01865411 6 TSEU 6 0-50 114 78 527 259 82 78 32 24
16.01855400 7.5 TSEU 7,5 0-55 111 78 560 267 70 86 32 28
16.01855405 9 TSU 9 0-55 111 78 560 267 70 86 32 29
16.01865901 12 TSU 12 0-52 148 85 648 295 100 94 48 41
16.01955150 15 TSU 15 0-76 209 85 816 373 136 106 48 73

* galimas su nuotoliniu valdymu
