Powertex

Bendra informacija: Kompaktiškas ir lengvas, pagamintas iš pastiprinto metalo. Traversinis vežimėlis su reguliuojamu varžtu, kurio pagalba lengva pritvirtinti prie įvairių sijų pločių ir tipų. Didžiabriauniai ratukai su guoliais užtikrina saugų ir švelnų pervažiavimą. Kompaktinis, bei mažo statybinio aukščio dizainas suteikia galimybę naudoti kur trūksta vietos.

Bandymo apkrova: 1,5 x saugi darbinė apkrova.



  • Žymėjimas: Atitinka standartą, Saugi darbinė apkrova, kodas ir CE.
  • Padengimas: Juodai dažytas.
  • Standartas: EN 13157
  • Atsargos koeficientas: 4:1.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas RDA
t

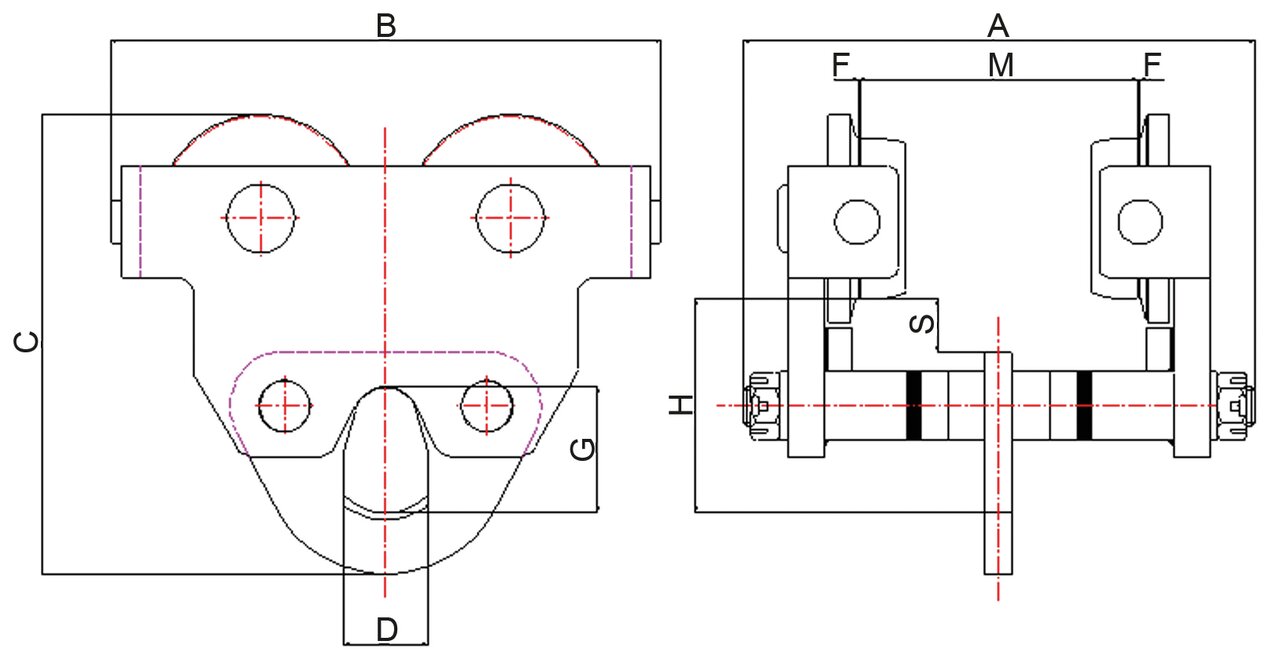

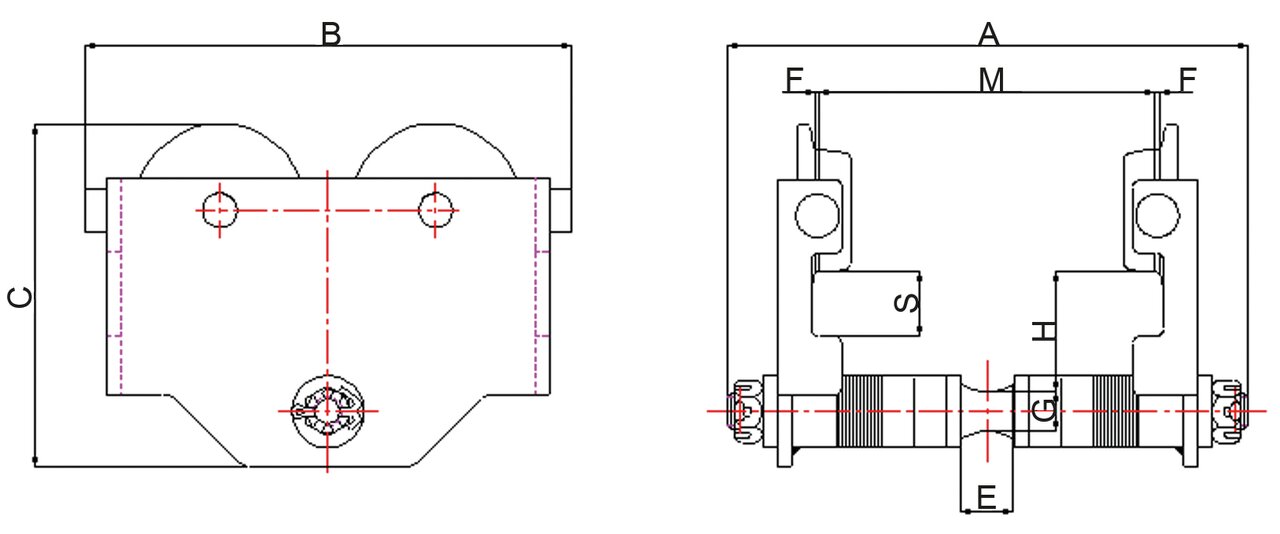

Ratukų Ø (mm) Min. posukio skersmuo (m) M (mm) A (mm) B (mm) C (mm) D (mm) H (mm) S (mm) E (mm) G (mm) F (mm) Svoris
kg
CAD
16.05PPTS1005 0,5 79/55 0,8 50-180 267 224 159 - 57.5 (55.5) 30 27 18 (22) 1.5-3 6
16.05PPTS1010 1 96,2/68 1 66-188 289 270 190 - 67 (65) 35,5 29 22 (26) 1.5-3 15
16.05PPTS1020 2 108,2/80 1,1 88-200 318 300 218 - 74 (72) 36 43 (35.6) 28 (32) 1.5-3 18
16.05PPTS1030 3 131,3/100 1,3 100-205 345 356 262,5 - 87 (85) 38 46 34 (38) 1.5-3 30
16.05PPTS1050 5 143,7/110 1,4 114-212 364 405 292 - 95.5 (93.5) 41 56 39 (43) 1.5-3 44
16.05PPTS1100 10 177,45/136 2,0 124-203 380 490 395 72 189 45 - 112 2-3.5 86

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti

Instrukcijos
