Bendra informacija: Nerūdijantis dvigubas suspaudiklis su dviem varžtais.

  • Medžiaga: Nerūdijantis plienas AISI 316.
  • Padengimas: Poliruota.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

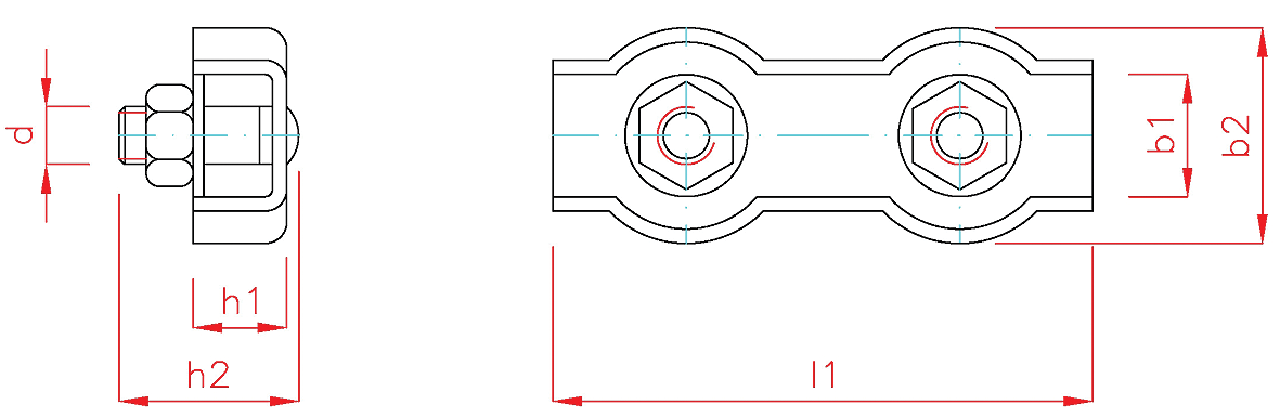

Produkto kodas Skersmuo (mm) B1
mm
B2
mm
D (mm) h1 (mm) h2 (mm) L1 (mm) CAD
10.16MS030503 3 6 14 M 4 7 14 35
10.16MS030505 5 10 20 M 5 8 18 50
10.16MS030506 6 12 24 M 6 9 23 60

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
