Bendra informacija: Grandinė pritaikyta žemės ūkiui ir žuvininkystei.

Standartas: DIN 763 arba DIN 5685 C

  • Padengimas: Karštas cinkavimas.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

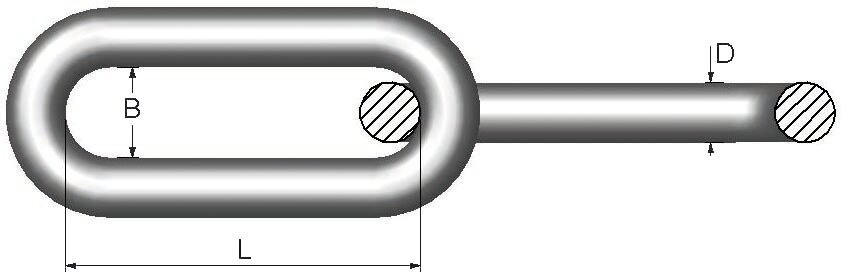

Produkto kodas Min. trūkimo riba (kN) Matmenys Bandymo apkrova (kN) D (mm) L (mm) B (mm) Svoris
(kg/m)
CAD
11.7910654998 122 10x66 61 10 66 18 2,1
11.7910655000 170 13x81 85 13 81 22 2,7
11.7910652100 257 16x100 129 16 100 26 4,4
11.7910652104 363 19x100 182 19 100 28 6,5
11.7910652115 487 22x120 244 22 120 32 8,5
11.7910652125 628 25x140 314 25 140 39 11
Kiti išmatavimai pagal užklausimą.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
