Terrier

Bendra informacija: Terrier kėlimo griebtuvai TSMP ir STSMP komplektuojami su lanksčiu trieigiu mechanizmu. Skirti plieno lakštų ir gaminių iš jų kėlimui bei transportavimui. Naudojant kaip traversos sudėtinę dalį, dėl lankstumo bei prailginimo, nereikia papildomai naudoti grandinės. STSMP tiekiamas su padidintu užgriebimu. Kėlimo griebtuvai yra su saugos mechanizmu (užraktu), kurio dėka krovinys neslysta kai yra nedidelis krovinio svoris.
Bandymo apkrova: 2 x saugi darbinė apkrova (RDA).

2).

  • Žymėjimas: Atitinka standartą, Saugi darbinė apkrova (RDA) ir užgriebiamo krovinio storis ir CE žymuo.
  • Padengimas: Dažytas.
  • Standartas: EN 13155
  • Pastaba: Minimalus krovinio svoris 10% nuo RDA.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t

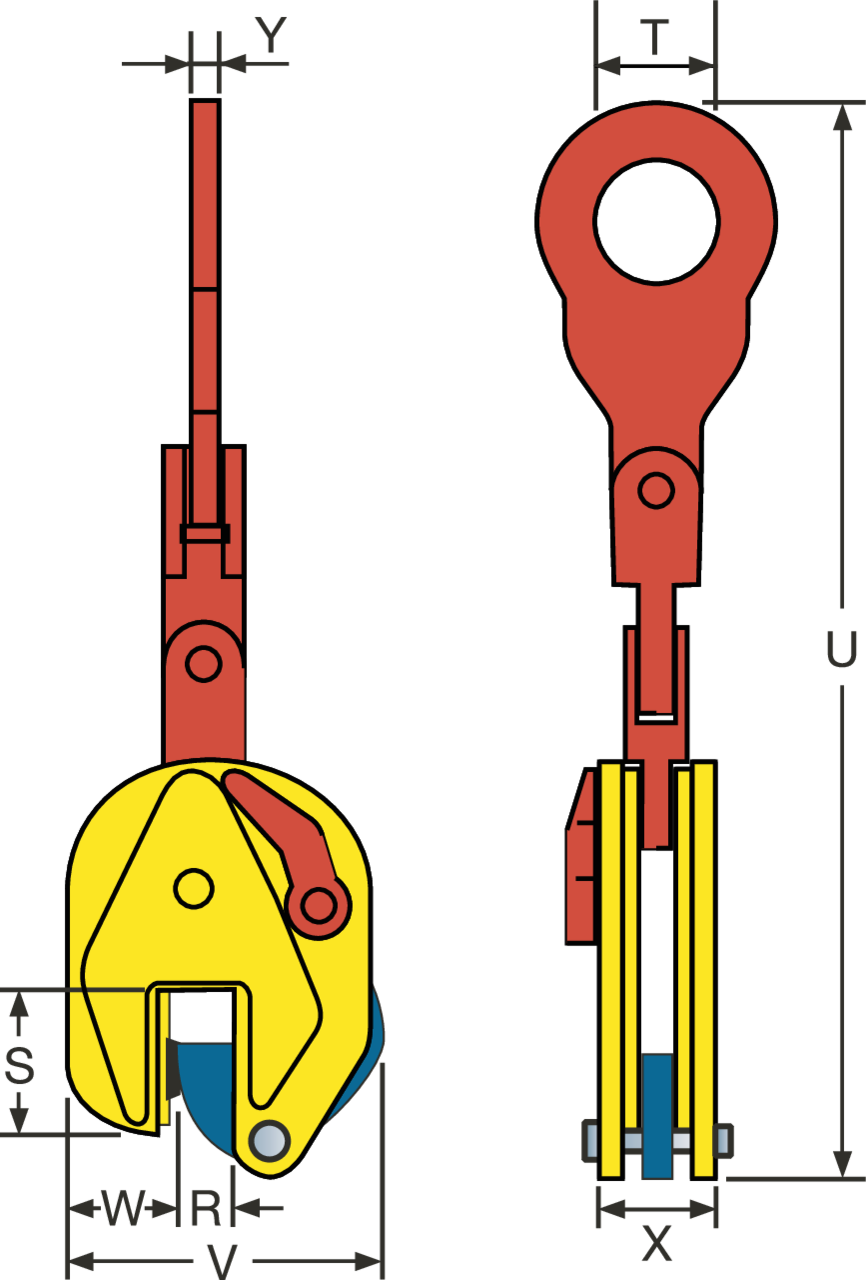

Lakšto storis R (mm) S (mm) T (mm) U (mm) V (mm) W (mm) X (mm) Y (mm) Svoris
kg
CAD
16.01850010 0.75 TSMP 0,75 0-13 47 30 307 100 37 37 10 2
16.01850818 1 TSEMP 1 0-25 56 45 403 141 37 47 15 4,5
16.01850911 2 TSEMP* 2 0-35 78 64 516 183 56 56 16 8
16.01850221 3 TSEMP* 3 0-35 78 64 516 183 56 56 16 8
16.01851401 4.5 TSEMP 4,5 0-45 85 70 650 228 60 78 20 19
16.01850311 6 TSMP 6 0-32 114 75 760 225 78 78 20 24
16.01851511 6 TSEMP 6 0-50 114 75 760 259 82 78 20 25,5
16.01850411 7.5 TSMP 7,5 0-40 111 75 800 246 76 82 20 29
16.01851510 7.5 TSEMP 7,5 0-55 111 75 792 267 70 86 20 30,5
16.01853315 9 TSMP 9 0-55 111 75 792 267 70 86 20 31
