Terrier

Bendra informacija: Kėlimui ir transportavimui metalo plokščių (po vieną ar daugiau). Terrier THSK horizontalaus kėlimo griebtuvai privalo būti naudojami poromis (2,4,6 ar 8). Poros keliamoji galia nuo 1,5 tonos iki 9 tonų.
Bandymo apkrova: 2 x saugi darbinė apkrova (RDA).

2).

  • Žymėjimas: Atitinka standartą, Saugi darbinė apkrova (RDA) ir užgriebiamo krovinio storis ir CE žymuo.
  • Padengimas: Dažytas.
  • Standartas: EN 13155
  • Pastaba: Griebtuvai tinkami kelti ir transportuoti metalo gaminius, kurių kietumas ne didesnis 37 HRC (345 HB, 1166 N/mm
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t/pora

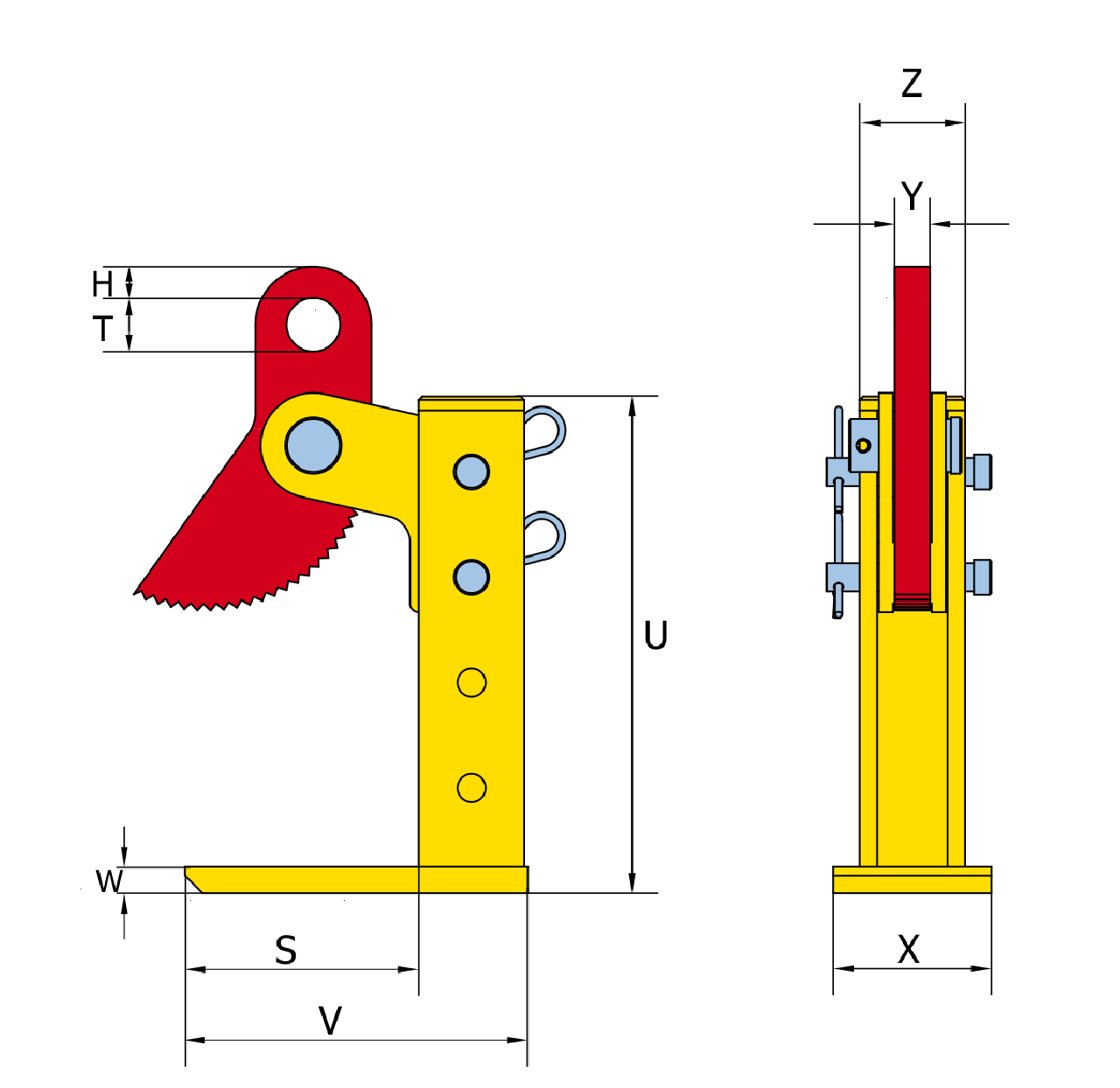

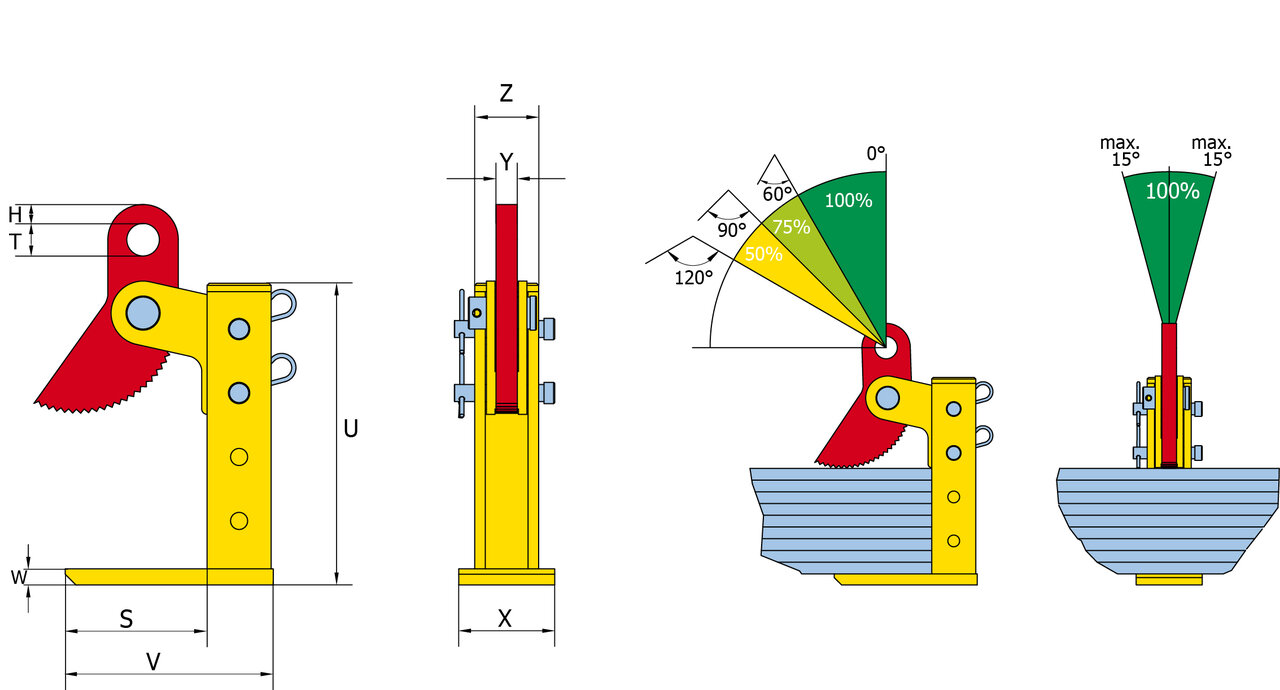

Lakšto storis R (mm) V (mm) S (mm) W (mm) T (mm) H (mm) U (mm) X (mm) Y (mm) Z (mm) Svoris
kg
CAD
16.01815180 1.5 THSK/180 1,5 3-180 201 135 15 30,5 18 289 90 20 60 9,5
16.01815300 1.5 THSK/300 1,5 3-300 201 135 15 30,5 18 409 90 20 60 11
16.01830180 3 THSK/180 3 3-180 241 165 20 30,5 18 296 105 20 69 13
16.01845180 4.5 THSK/180 4,5 3-180 241 165 20 30,5 18 296 105 20 69 13
16.01830300 3 THSK/300 3 3-300 241 165 20 30,5 18 416 105 20 69 15
16.01845420 4.5 THSK/420 4,5 3-420 241 165 20 30,5 18 536 105 20 69 17
16.01860180 6 THSK/180 6 3-180 256 160 25 30,5 18 304 120 20 75 18
16.01890180 9 THSK/180 9 3-180 256 160 25 30,5 18 304 120 20 75 18
16.01860420 6 THSK/420 6 3-420 256 160 25 30,5 18 544 120 20 75 24
16.01890420 9 THSK/420 9 3-420 256 160 25 30,5 18 544 120 20 75 24
