Terrier

Bendra informacija: Vertikaliam bėgių kėlimui.
Bandymo apkrova: 2 x saugi darbinė apkrova (RDA).

2).

  • Žymėjimas: Atitinka standartą, CE žymėjimas, Saugi darbinė apkrova (RDA) ir užgriebiamo krovinio storis ir CE žymuo.
  • Padengimas: Dažytas.
  • Standartas: EN 13155
  • Pastaba: Griebtuvai tinkami kelti ir transportuoti metalo gaminius, kurių kietumas ne didesnis 37 HRC (345 HB, 1166 N/mm
Pasirinkite reikiamo dydžio produktą.

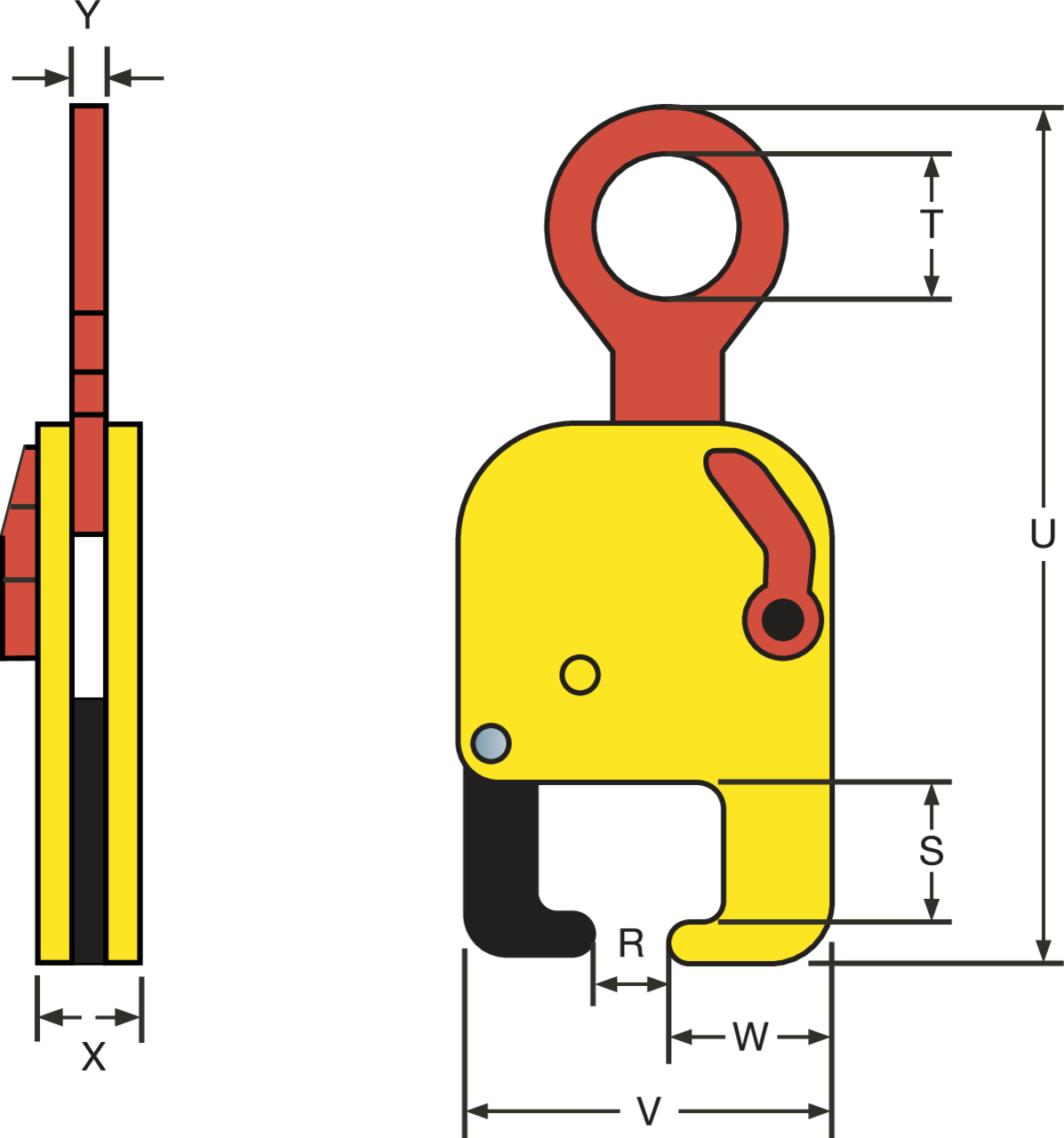

Produkto kodas Tipas RDA
t
Lakšto storis R
mm
S
mm
T
mm
U
mm
V
mm
W
mm
X (mm) Y (mm) Svoris
kg
CAD
16.01815000 TRC 1,5 40-75 64 65 394 170 73 48 16 7

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
